便携式笔记本电脑整机结构三维设计

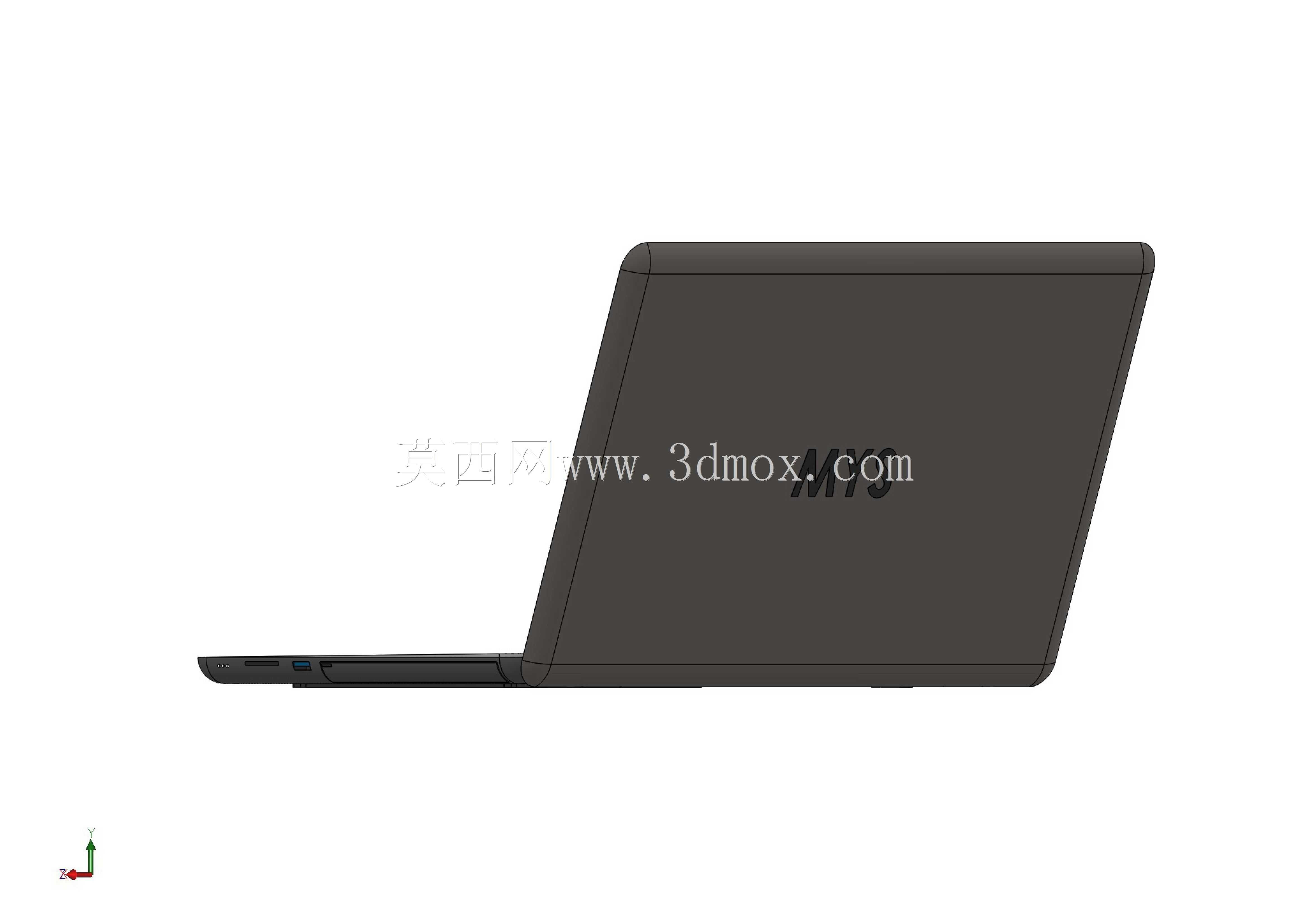

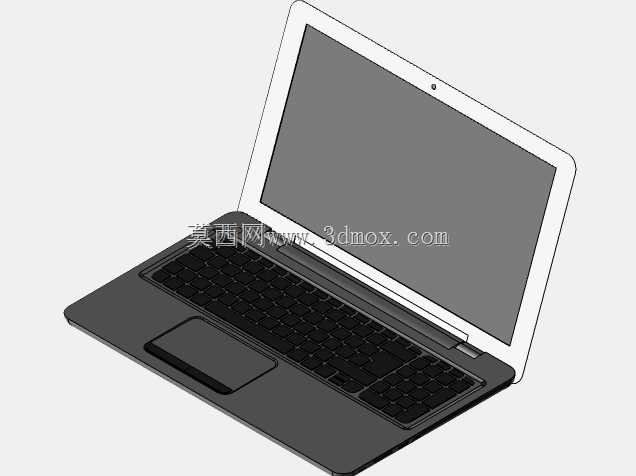

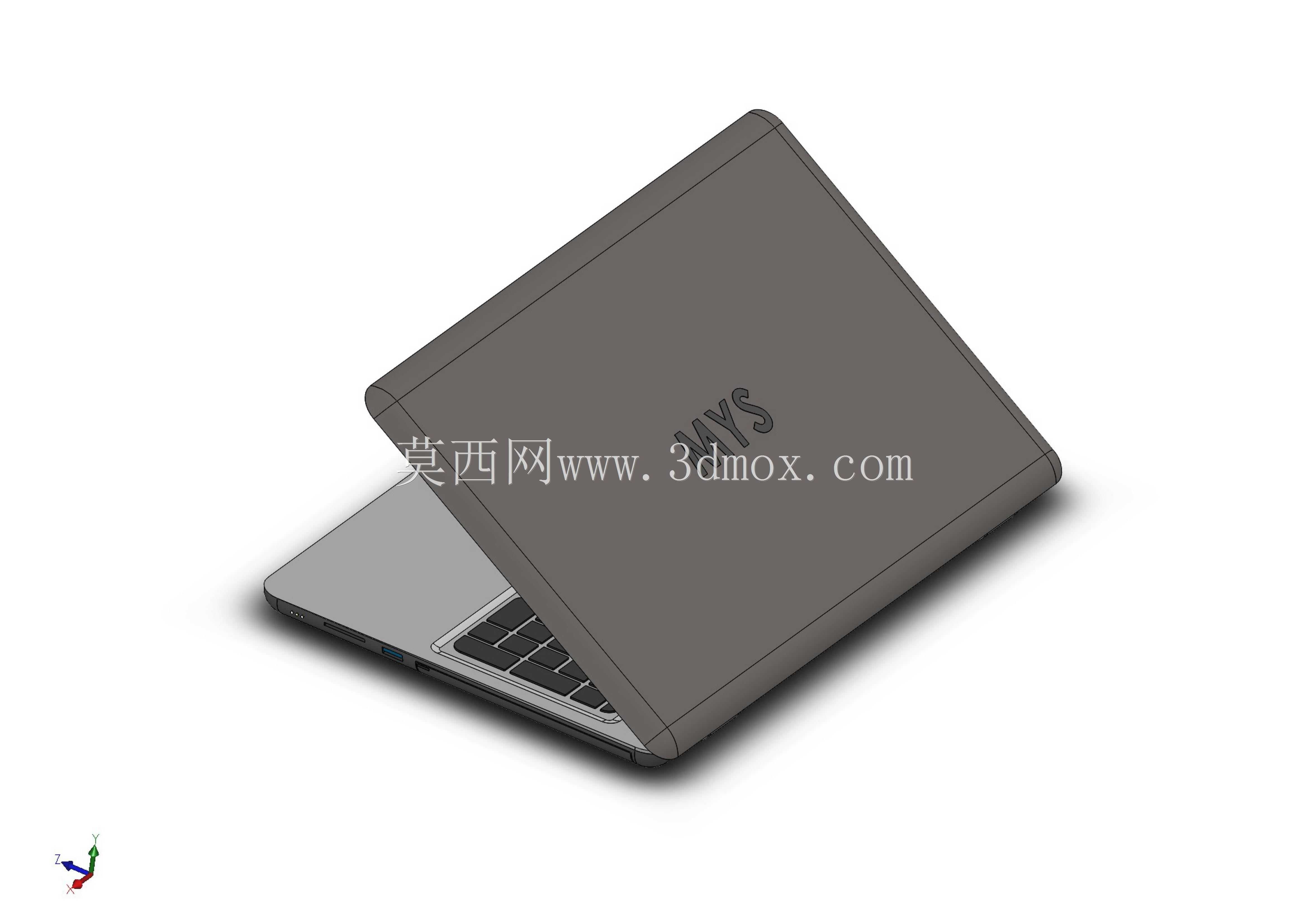

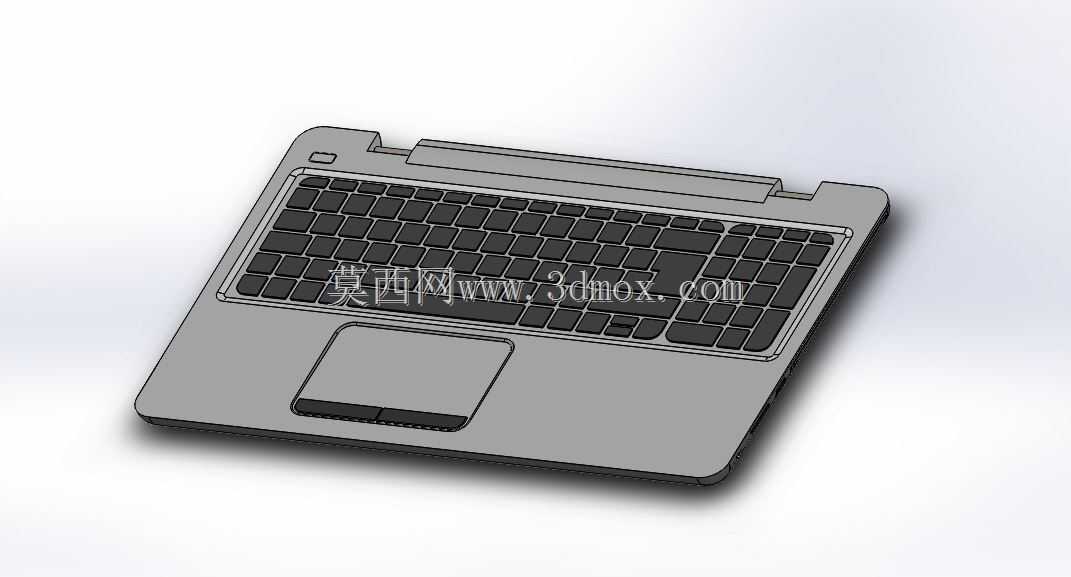

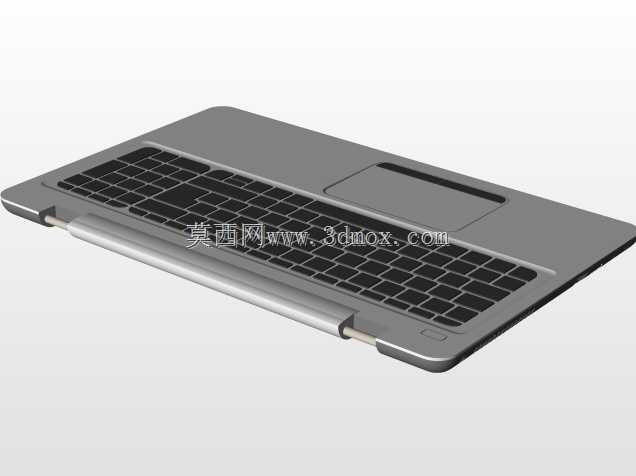

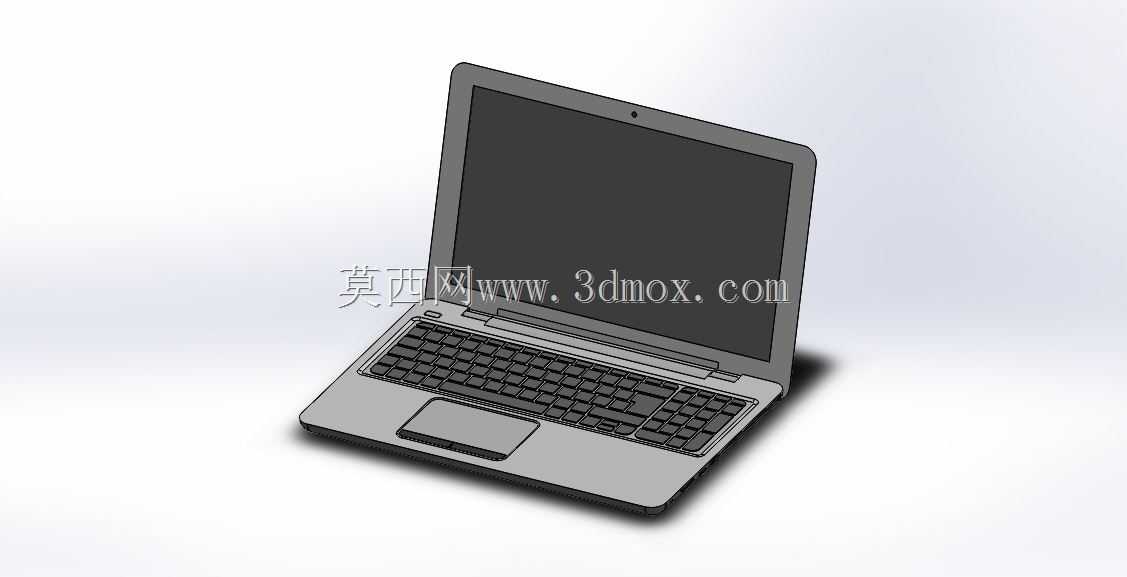

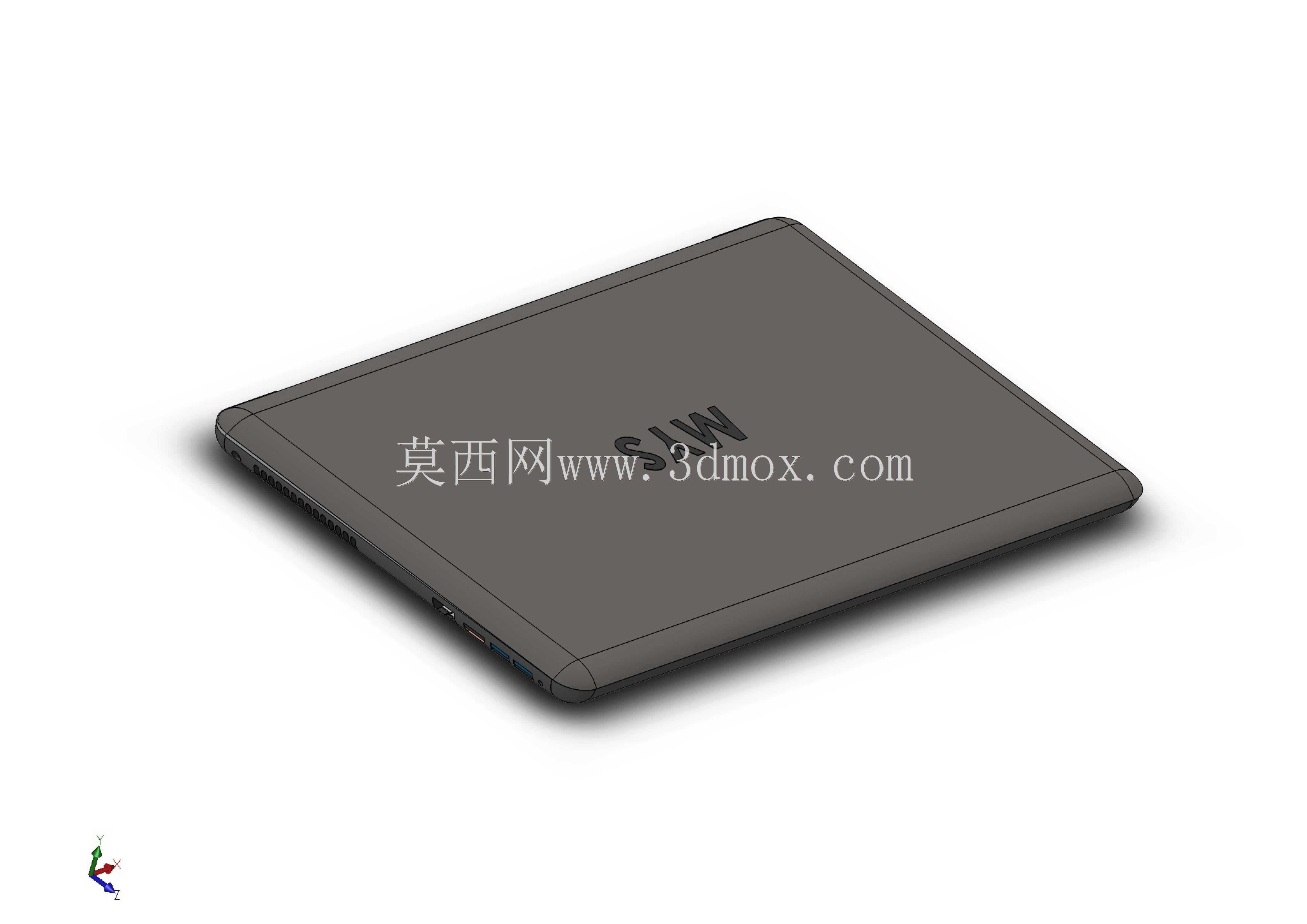

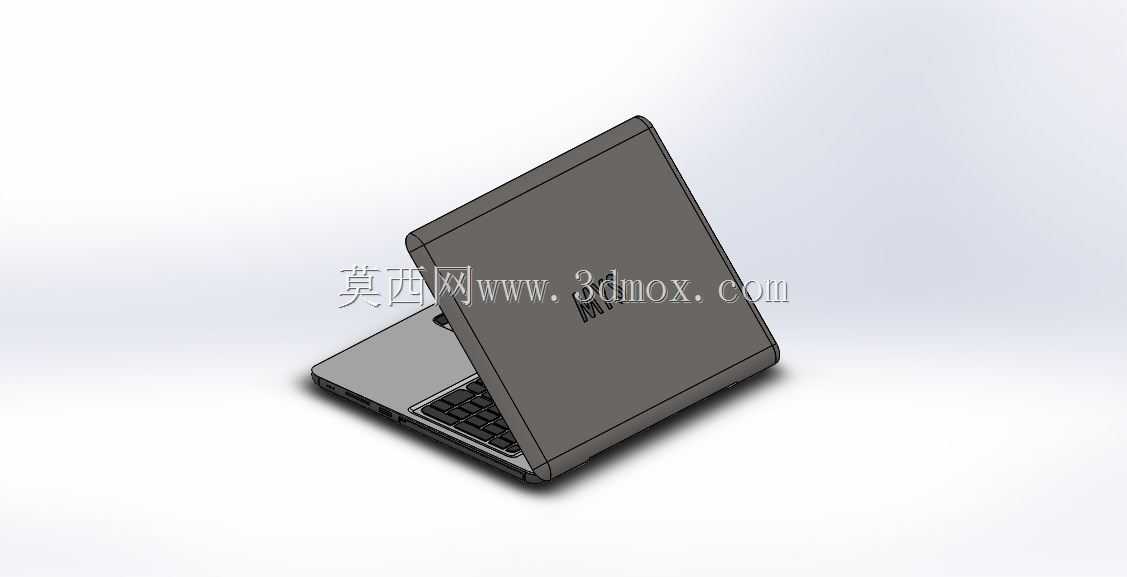

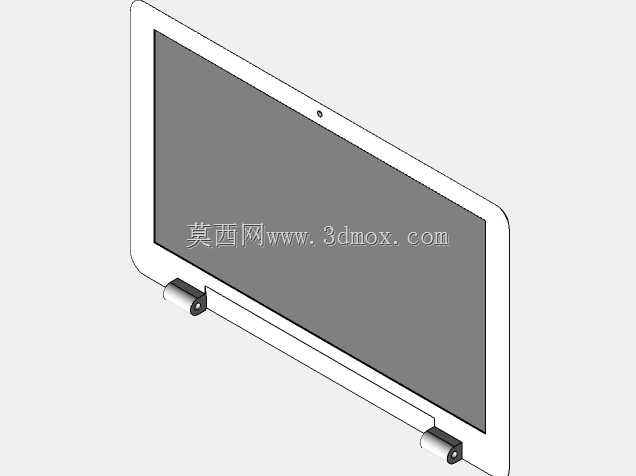

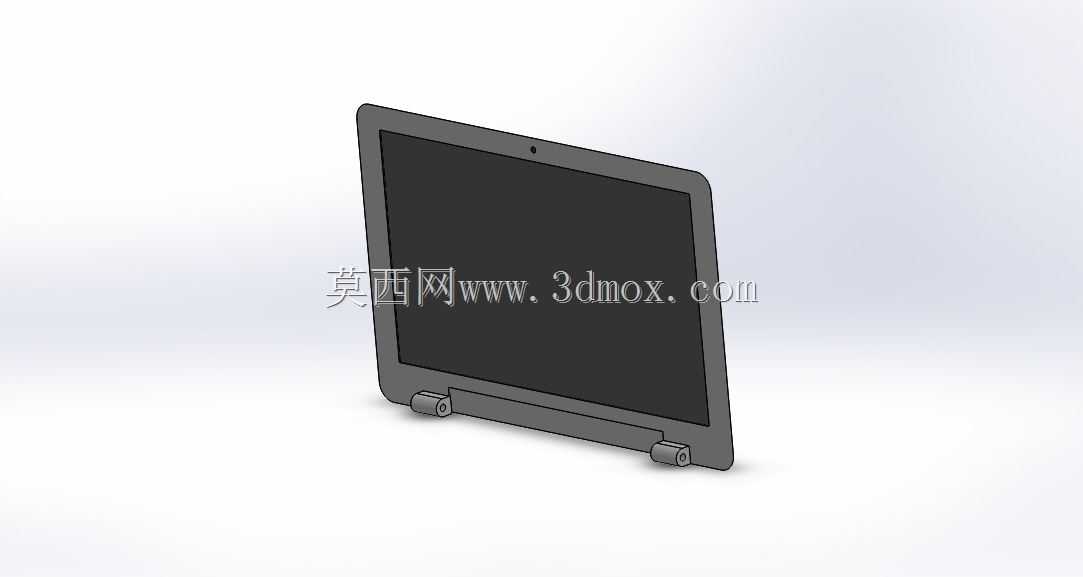

日常办公场景下的便携计算设备设计，首先要平衡整机重量与结构强度的关系，这款笔记本的结构设计围绕15.6英寸显示面板的安装边界展开，屏幕上盖采用薄壁壳体结构，在屏幕四个边角预留缓冲胶条安装位，避免日常开合、携带过程中的磕碰冲击直接传递到液晶面板。屏幕转轴部分采用两段式阻尼结构设计，可实现0-135度范围内任意角度悬停，转轴安装座嵌入机身C面与屏幕上盖的加强筋位置，通过螺丝锁附固定，保证上万次开合后阻尼力衰减控制在合理区间。机身C面集成全尺寸键盘与触控板模块，键盘区域下方预留0.8mm的按键行程空间，键帽周边做均匀的间隙控制，避免按键卡滞；触控板位于掌托居中位置，边缘做R2圆角过渡，下方对应实体按键的触发结构，保证按压反馈清晰。机身D面作为整机承载基座，设计有纵横交错的加强筋结构，在主板、电池、硬盘等核心部件的安装位置预留对应的螺柱定位孔，螺柱高度统一控制在3.2mm，保证各部件安装后与壳体间隙均匀，同时在散热进风口位置做格栅式开孔，开孔宽度控制在1.2mm，既保证进风通量，又能阻挡较大尺寸异物进入机身内部。机身侧边预留常用接口的安装开口，开口位置与内部主板接口座精准对位，公差控制在±0.1mm，避免外接设备插拔时出现干涉。整机闭合后的厚度控制在22mm，边角处做R5圆角过渡，提升握持携带时的手感，整机重量分配上，将电池模块布置在掌托下方区域，平衡屏幕部分的重量，避免单手持携时出现头重脚轻的情况。在结构可靠性设计上，壳体壁厚均匀控制在1.8mm，在螺丝锁附位置做局部加厚处理，避免锁附时出现壳体开裂，各部件之间的走线槽预留足够的空间，避免线材被壳体挤压造成破损。散热模块的出风口布置在机身后侧转轴位置，热风排出方向避开用户操作区域，同时风道设计上避开电池等对温度敏感的部件，保证长时间高负载运行时各部件温度处于合理范围。
