复古款多接口外置USB读卡器结构设计

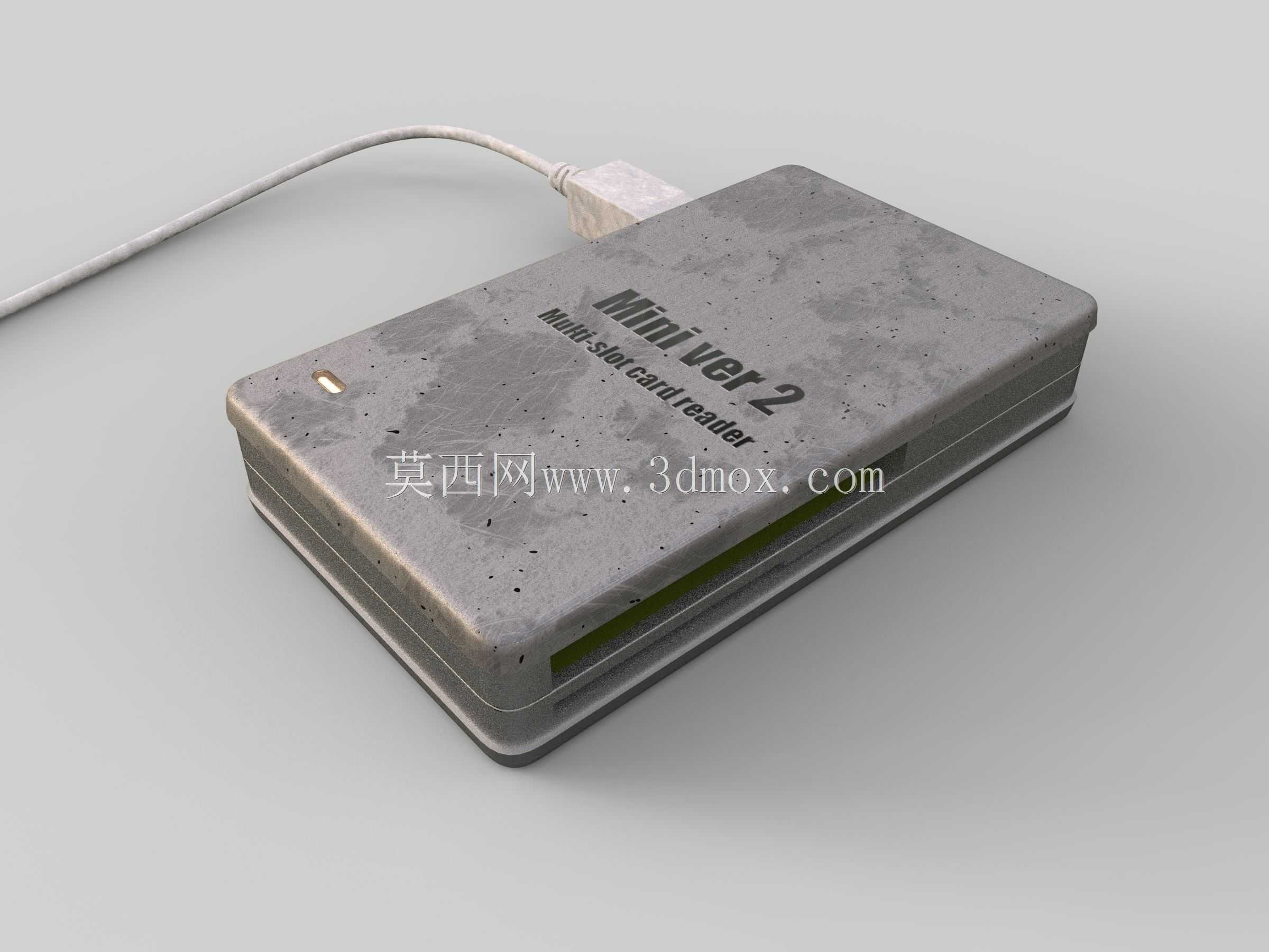

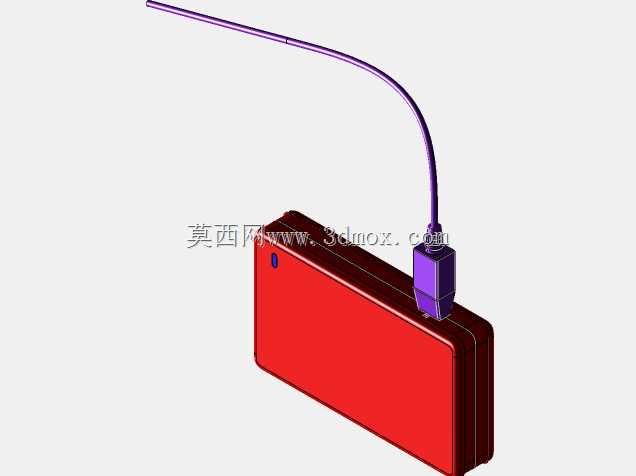

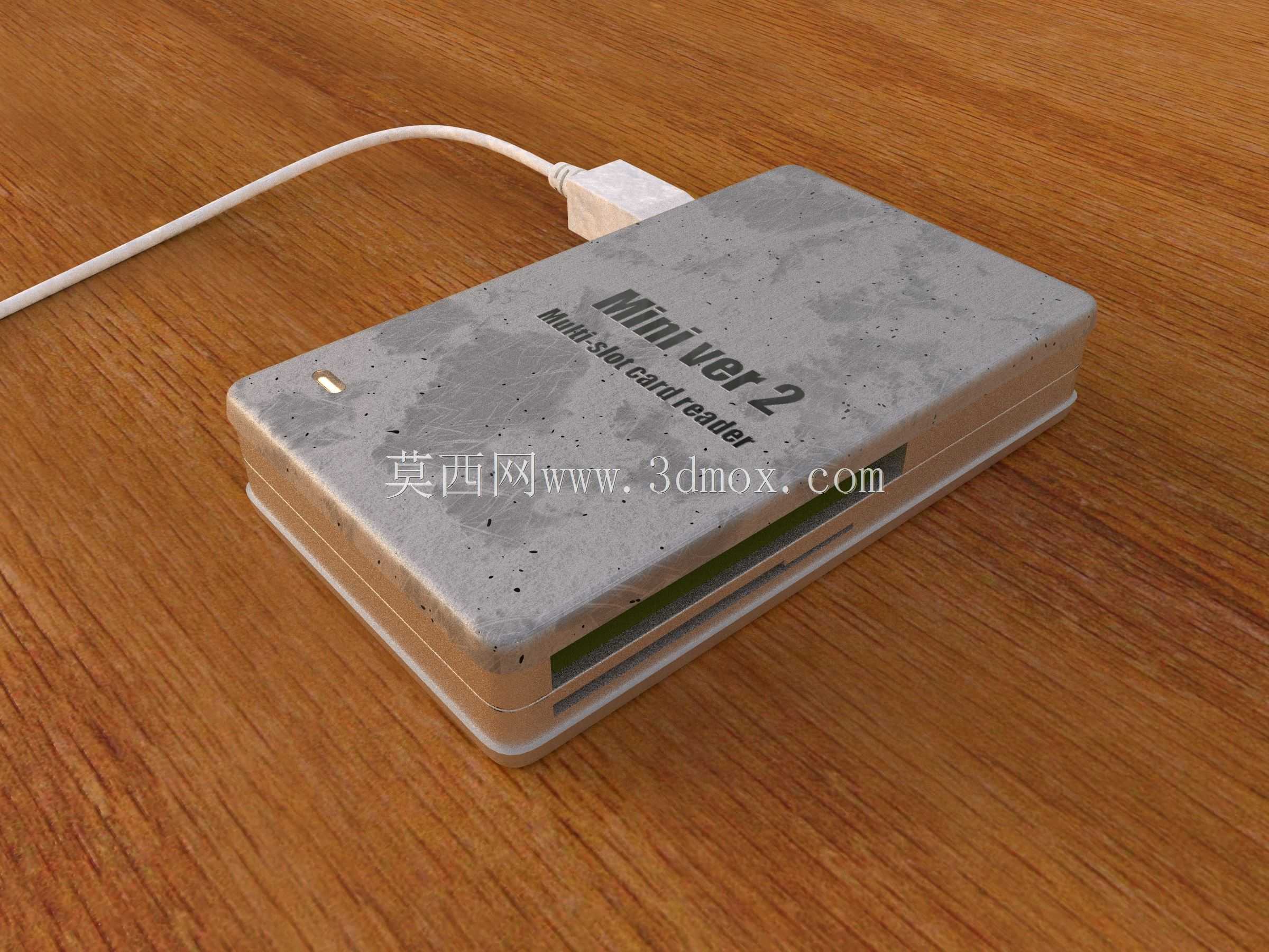

这款外置读卡器的结构设计，核心围绕桌面办公、影像素材传输这类高频使用场景展开，日常对接相机SD卡、手机TF卡等常见存储介质时，无需额外转接设备，插线即可完成数据读写，适配多数数码设备的USB接口输出标准。从功能实现逻辑来看，壳体采用上下扣合的装配结构，内部预留了PCB板安装槽位，卡槽开口设置在壳体侧端面，插拔存储卡时受力方向与桌面平行，不会因为竖向施力导致设备移位，也能避免插卡时对接口造成侧向挤压损伤。壳体表面做了仿水泥质感的纹理处理，并非单纯做外观装饰，这种微粗糙的表面能增大手部接触时的摩擦力，日常拿取插拔线材时不易打滑，同时也能减少日常使用中指纹、划痕的残留，长期使用外观保持度更好。设计阶段充分考虑了桌面摆放的边界限制，整体厚度控制在常规U盘的1.5倍左右，长宽尺寸与普通名片接近，放置在桌面不会占用过多工位空间，USB出线端做了圆弧过渡处理，线材弯折时不会出现硬折痕，能延长连接线的使用寿命。壳体边角全部做了R角钝化处理，没有尖锐棱角，日常拿取不会刮蹭手部，也不会划伤桌面。内部结构上，PCB板固定位设置了三个定位柱，装配时不需要额外打胶，依靠上下壳的扣合压力就能将电路板牢牢固定，避免日常插拔存储卡时电路板出现位移导致的接触不良问题。指示灯开孔设置在壳体前端斜角位置，用户坐在工位上平视就能看到设备的工作状态，不需要俯身查看设备侧面。卡槽内部做了导向筋设计，存储卡插入时会顺着导向筋滑入触点位置，不会出现插反、插偏导致的触点损坏问题，不同规格的卡槽之间做了分隔筋，避免插卡时误触相邻卡槽的结构。USB接口端做了防松脱的卡位设计，数据线插入后有明显的阻尼感，轻微拉扯不会出现接口脱落导致的数据传输中断。整体结构没有采用多余的装饰件，所有外观特征都服务于实际使用需求，从装配角度来看，全部零件均可通过卡扣完成组装，不需要额外的螺丝紧固件，装配工序简单，适合批量生产时提升组装效率，同时后期维修拆解也更方便，不需要借助专用工具就能打开壳体更换内部元件。
