发动机配套滚子链链轮传动结构设计

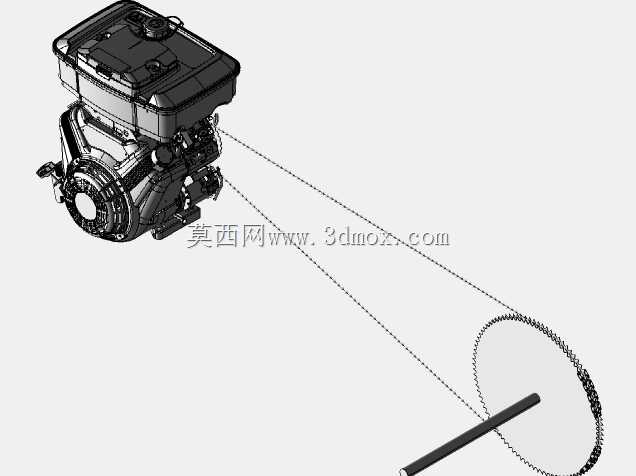

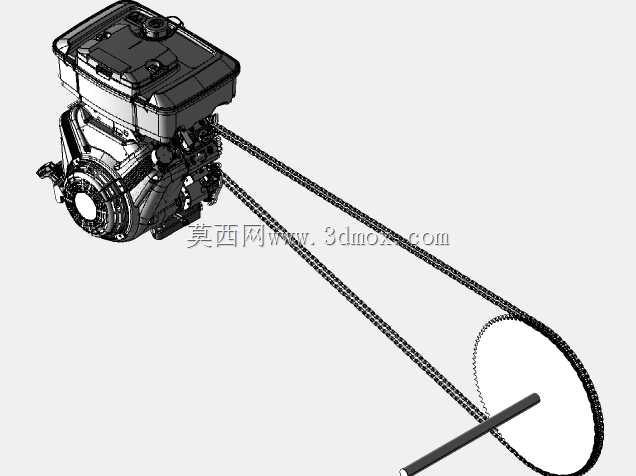

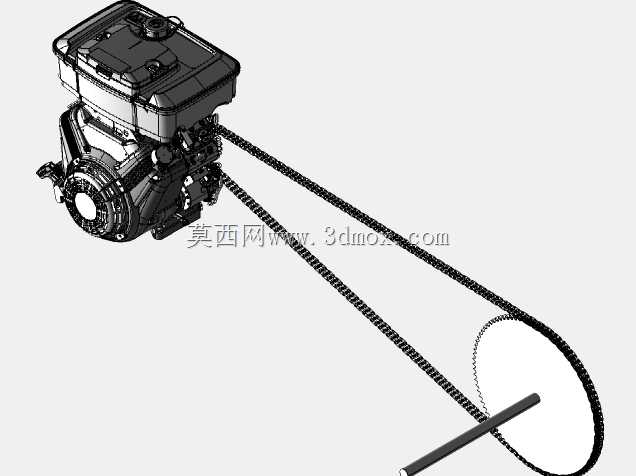

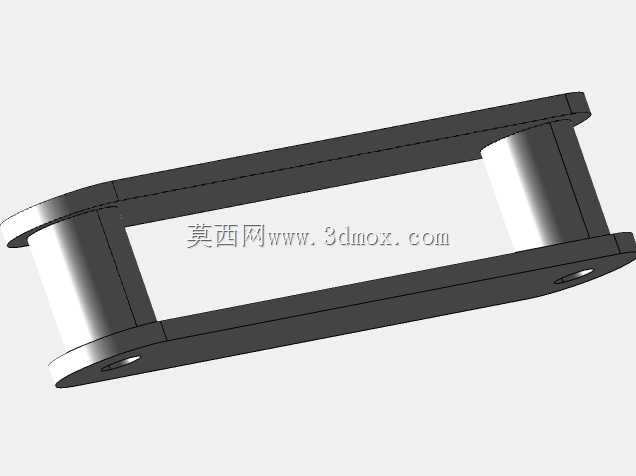

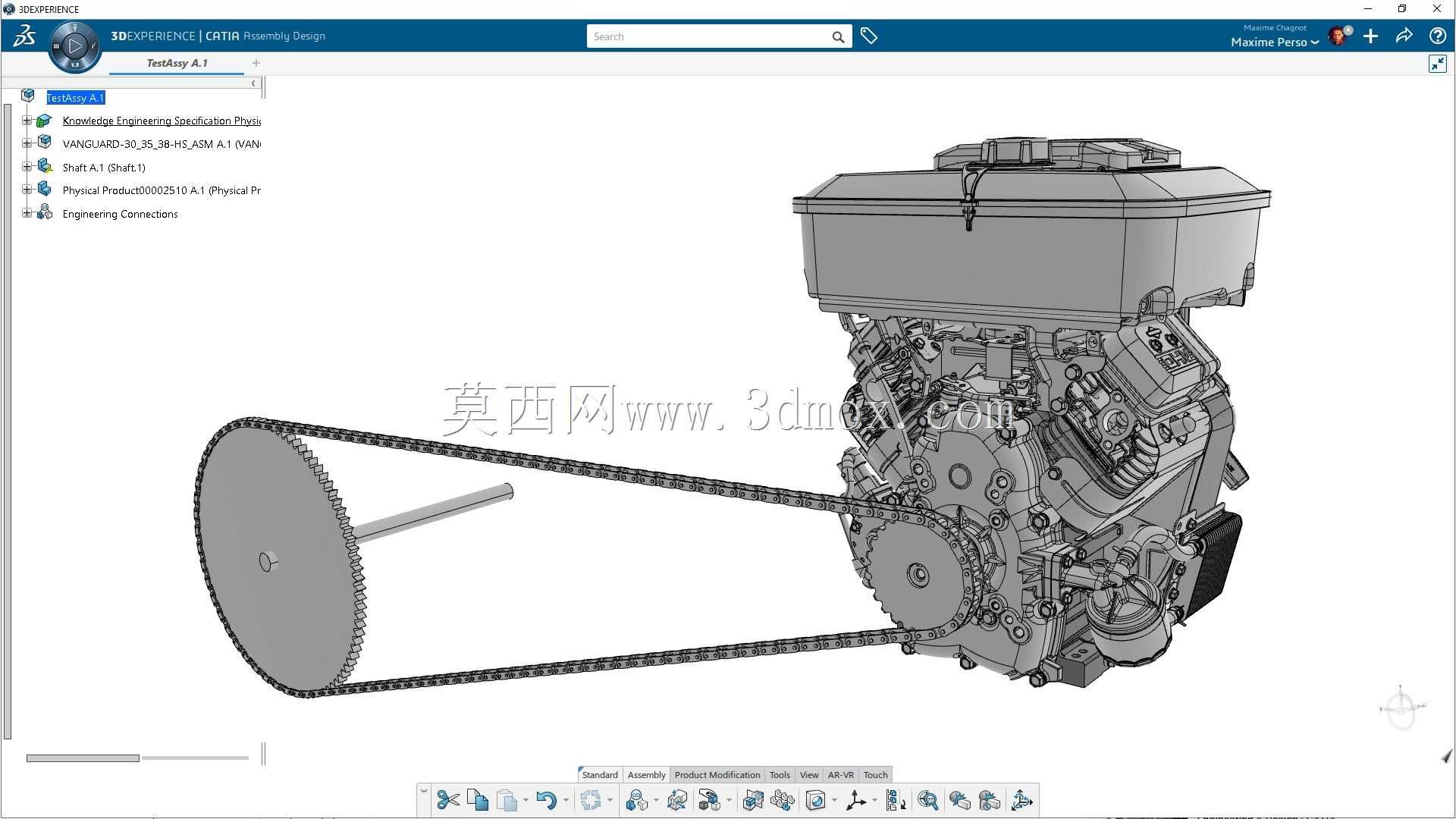

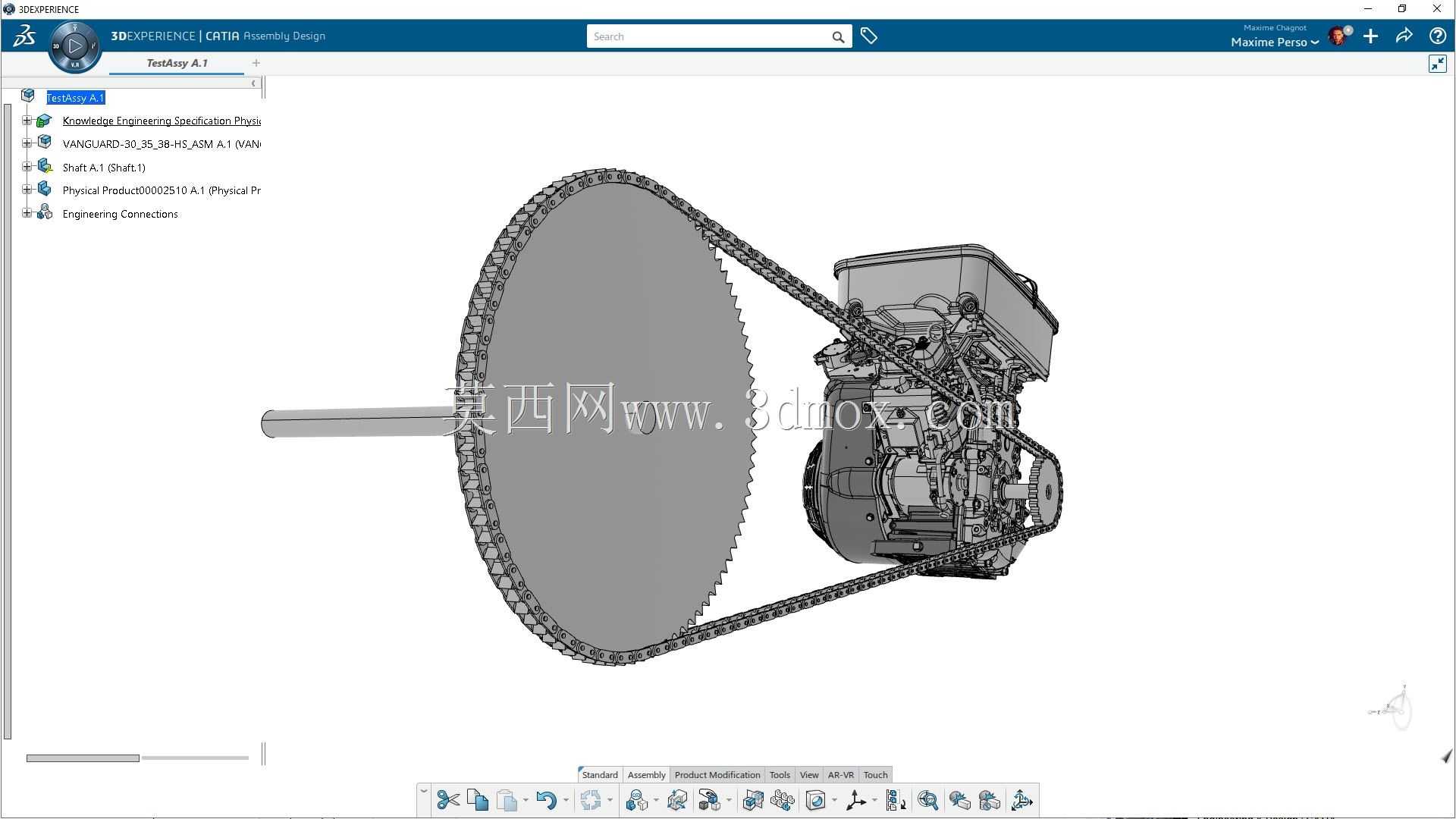

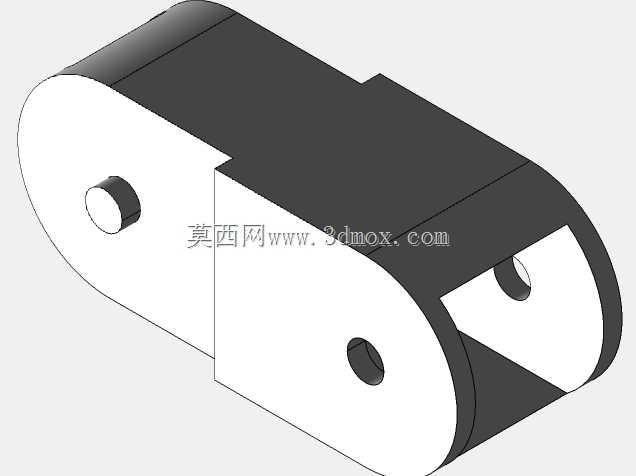

这套滚子链传动结构主要适配小型内燃发动机的动力输出端，在通用动力设备、小型工程机械、园林机械这类需要将发动机曲轴动力向外传递的场景中应用广泛，相比带传动能保证更精准的传动比，不会出现打滑丢转的问题，相比齿轮传动又能适应更大的中心距安装需求，不需要额外布置复杂的中间传动齿轮组。整套结构的设计思路围绕发动机输出特性展开，主动链轮直接安装在发动机曲轴输出端，从动链轮布置在距离发动机机体一定距离的负载轴上，两轴保持平行布置，滚子链绕装在两个链轮上，张紧度适配常温下的金属热胀冷缩余量，避免发动机运行升温后链条卡滞，也不会因为张紧力不足出现跳齿脱链的问题。从安装边界来看，主动链轮的安装孔与曲轴输出轴径做了公差配合设计，键槽位置对应曲轴的平键安装位，装配时不需要额外改动发动机原有输出结构；从动链轮的轴伸长度预留了负载端安装空间，不管是连接发电机、液压泵还是作业机具的输入轴，都能保证装配同轴度，不会出现偏磨链轮齿面的问题。结构设计上，链轮的齿形按照滚子链的节距做了参数化匹配，每个齿的啮合弧面都贴合滚子的外圆轮廓，啮合过程中滚子能顺畅进入齿槽，减少啮合冲击，降低运行过程中的噪音和磨损。链条采用标准滚子链结构，外链板、内链板、销轴、滚子的配合间隙控制在合理范围，既保证链条弯折时的灵活性，又不会因为间隙过大出现传动晃动。整套传动结构在布置时充分考虑了发动机机体的外围空间，链条的运行轨迹不会和发动机的缸体散热片、油箱、启动电机等外围部件发生干涉，后续如果需要加装链条护罩，也预留了足够的安装空间，不需要额外调整链轮的安装位置。实际运行过程中，这套传动结构能稳定传递发动机输出的扭矩，在发动机额定转速范围内不会出现共振问题，链轮的齿面硬度适配长期运行的耐磨需求，正常维护工况下能保证较长的使用寿命，不需要频繁更换链条或者链轮。
