高导热齿形铝合金散热基座结构设计

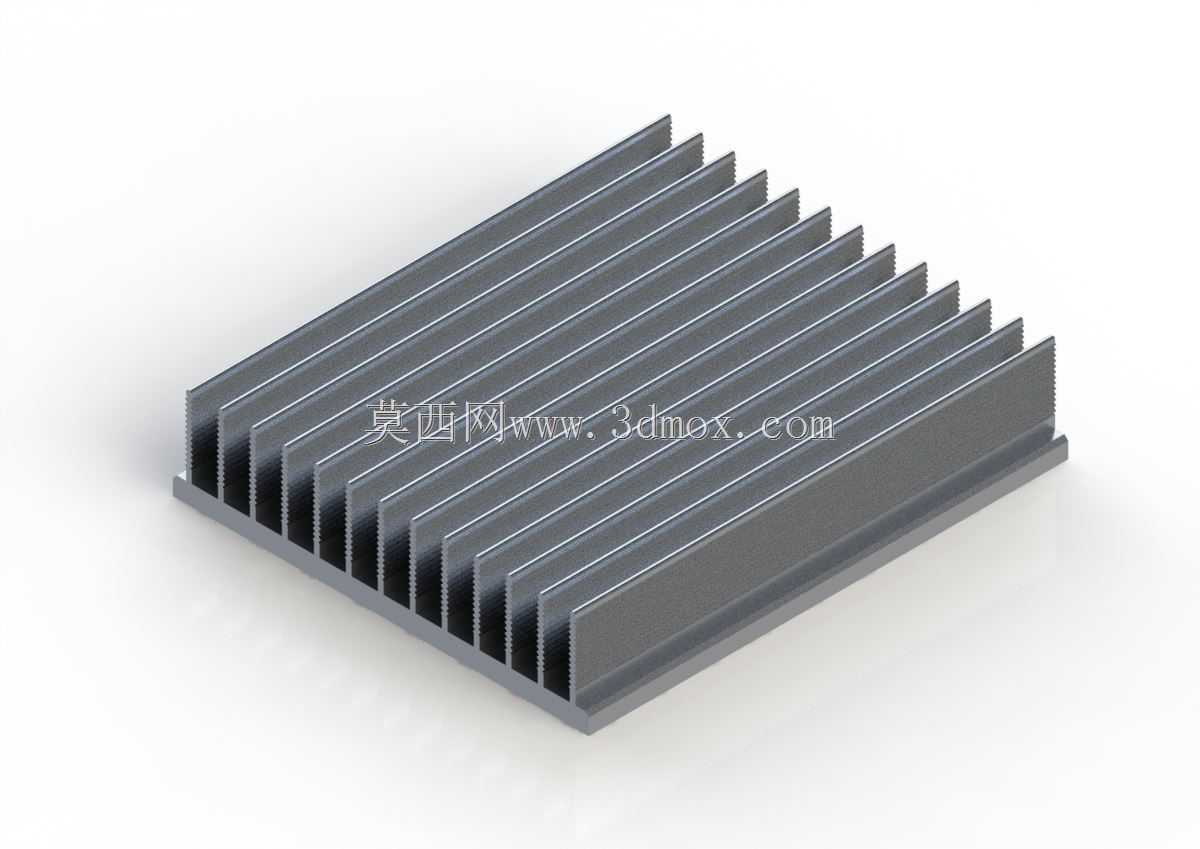

在功率电子设备的热管理设计环节，被动式铝型材散热结构是中小功率负载场景下应用最广的散热方案，这类结构无需额外动力部件，依靠型材自身的导热能力与空气自然对流完成热量交换，长期运行可靠性远高于带风扇的主动散热方案，广泛适配工控板卡、功率模块、小型电源、LED驱动模组等对运行稳定性要求较高的设备。这款散热结构采用平行直齿的齿形布局，整体基座宽度为104mm，厚度方向尺寸25mm，齿片沿长度方向等距排布，齿间预留的均匀流道可以让冷热空气在自然对流状态下顺畅流通，不会出现局部气流滞止导致的热点积热问题。设计阶段优先选用AISI6063铝合金作为基材，这类铝合金的导热系数稳定在200W/(m·K)左右，同时具备优秀的挤压成型性能，量产阶段可以通过一体挤压工艺直接成型齿形结构，无需后续二次拼接加工，既可以避免拼接面带来的接触热阻，也能有效控制批量生产的加工成本。热阻参数控制在1.79℃/W，适配4W级别的持续发热功率负载，设计过程中特意预留了长度方向的裁切余量，原始型材段长度为120mm，实际装机时可以根据安装空间的边界限制，将长度裁切至101.6mm，适配标准4英寸安装位的固定需求，裁切后不会破坏齿形的整体结构强度，热阻参数波动可以控制在5%以内，满足常规热设计的冗余要求。基座底面设计为全平面结构，安装时可以直接与发热元件的安装面贴合，配合导热硅脂或者导热垫片填充微观间隙，能够最大限度降低界面热阻，让发热元件的热量快速传导到整个基座与齿片表面。齿片的厚度与齿间距经过匹配优化，既保证了足够的散热展开面积，也不会因为齿片过薄导致加工过程中出现变形，或者长期使用后出现齿片倒伏的问题，整体结构无多余的异形结构，安装时可以通过基座侧边的预留孔位或者背胶直接固定，不需要额外设计复杂的安装支架，能够大幅缩短结构工程师的选型与适配周期。在实际选型过程中，工程师可以根据自身设备的发热功率、安装腔体内的空气流动路径、允许的最高温升阈值灵活调整安装方向，将齿片的流道方向与腔体内的自然气流方向保持一致，就能进一步提升实际散热效率，不需要对结构本身做二次修改。
