电脑机箱用模块化散热风扇结构设计

在桌面级PC硬件散热、小型工控机柜通风散热的场景中，120mm规格的轴流风扇是应用覆盖面最广的风冷散热部件，本次呈现的模块化风扇结构，针对传统风扇接线杂乱、多风扇拼接错位、安装对位效率低的实际工程痛点做了针对性的结构优化。从实际安装边界来看，该风扇遵循标准120mm方形风扇的安装孔位规范，四个角的安装沉孔位置与行业通用120mm风扇完全兼容，可直接适配标准120mm冷排、机箱风扇位、风冷塔散的固定位，不需要额外做安装孔位的改造，替换现有常规风扇时不需要调整机箱内部的固定结构，降低硬件改装的适配成本。

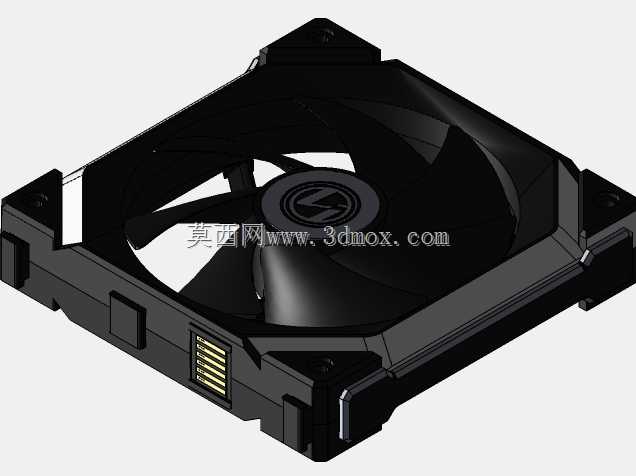

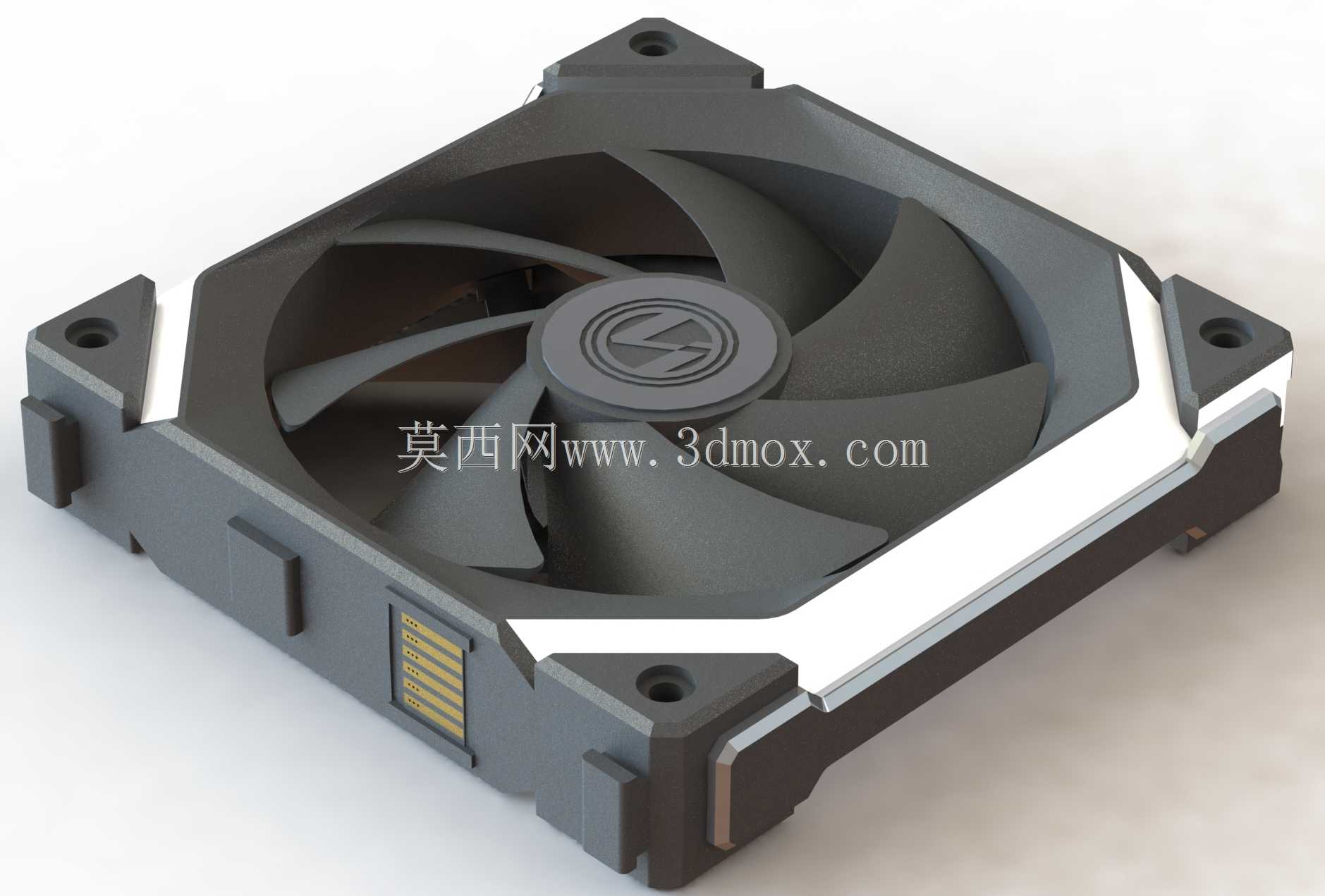

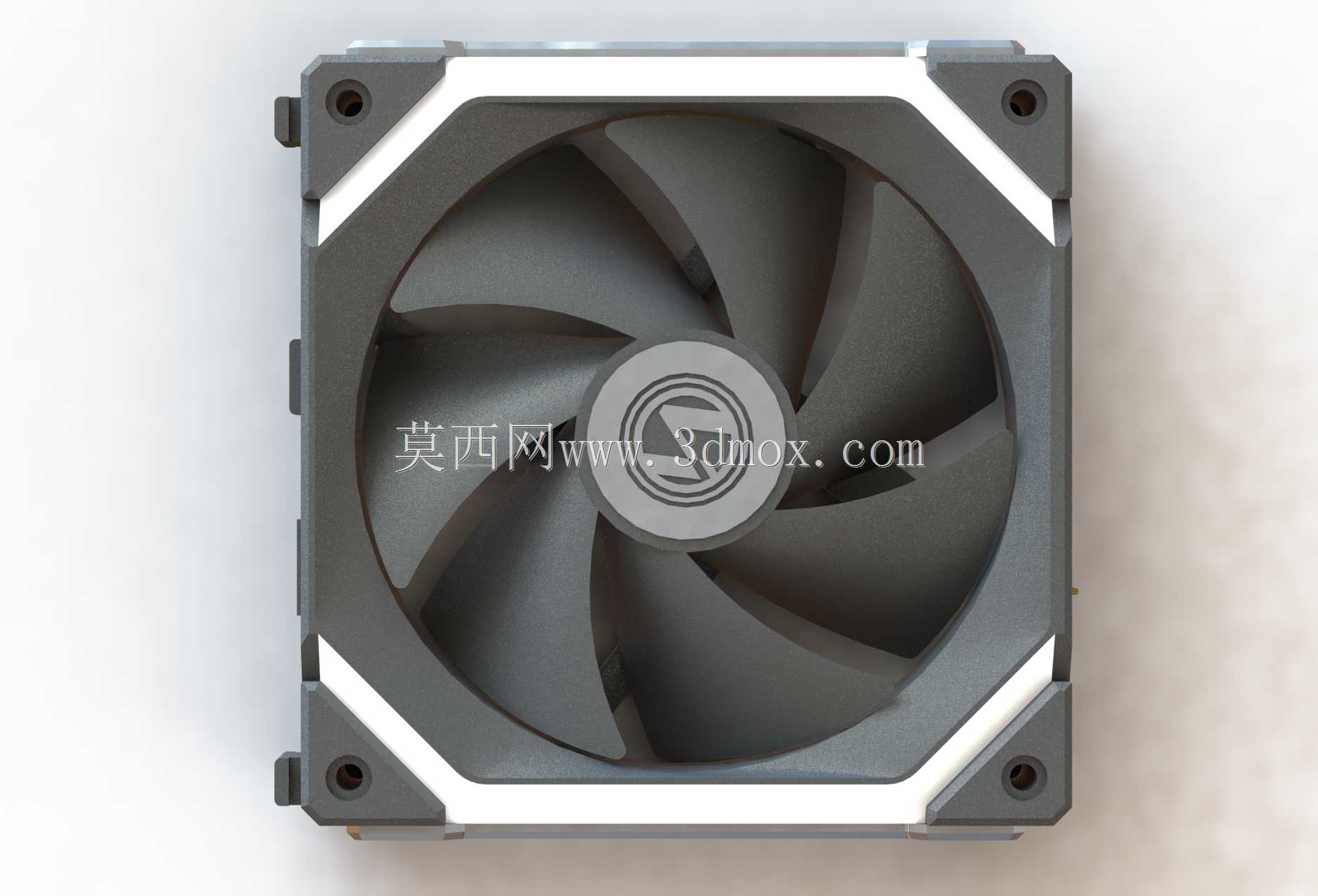

结构设计上，这款风扇采用侧边模块化拼接的触点结构，风扇侧边预留了金手指式的导电接触端子，多颗同规格风扇拼接时，不需要单独为每颗风扇连接供电与控制线，仅需为串联组中的首颗风扇接线，即可通过侧边触点为整组风扇完成供电与信号传输，大幅减少机箱内部的走线量，避免线材杂乱干扰风道、或者与其他硬件产生干涉。风扇外框做了边角的防撞切边设计，外框边缘内嵌了导光条结构，可实现均匀的灯效输出，同时外框的加强筋结构做了风阻优化，避免外框结构突兀阻挡进风与出风的气流路径。扇叶部分采用七叶大倾角曲面设计，扇叶的叶型经过气流导向优化，在相同转速下可以输出更大的静压，兼顾开放式机箱的大风量需求与冷排、防尘网遮挡场景下的高风压需求，扇叶与中心轮毂的连接位做了圆弧过渡，减少气流在轮毂位置产生的紊流，降低运行过程中的风切噪音。

从三维建模的细节来看，该模型完整还原了风扇的所有装配结构，包括侧边的拼接锁止卡扣、触点端子的排布、安装孔的沉头深度、扇叶的曲面弧度、中心logo区域的凹陷结构，建模精度满足结构装配验证、产品渲染展示、硬件改装模拟的使用需求，导出的通用格式可直接导入各类三维软件做装配干涉检查，也可用于机箱散热风道的仿真模拟参考，帮助结构设计人员在做机箱内部布局、散热方案选型时，提前确认风扇的安装空间、拼接后的整体尺寸，避免实际装配时出现尺寸不匹配、结构干涉的问题。在实际设备选型中，这类模块化风扇尤其适合多风扇位的水冷排安装、机箱底部/顶部整排风扇布局的场景，可大幅减少理线工作量，同时拼接后的风扇组外框齐平，不会出现单风扇安装时的高低错位问题，提升整机内部的整洁度。
