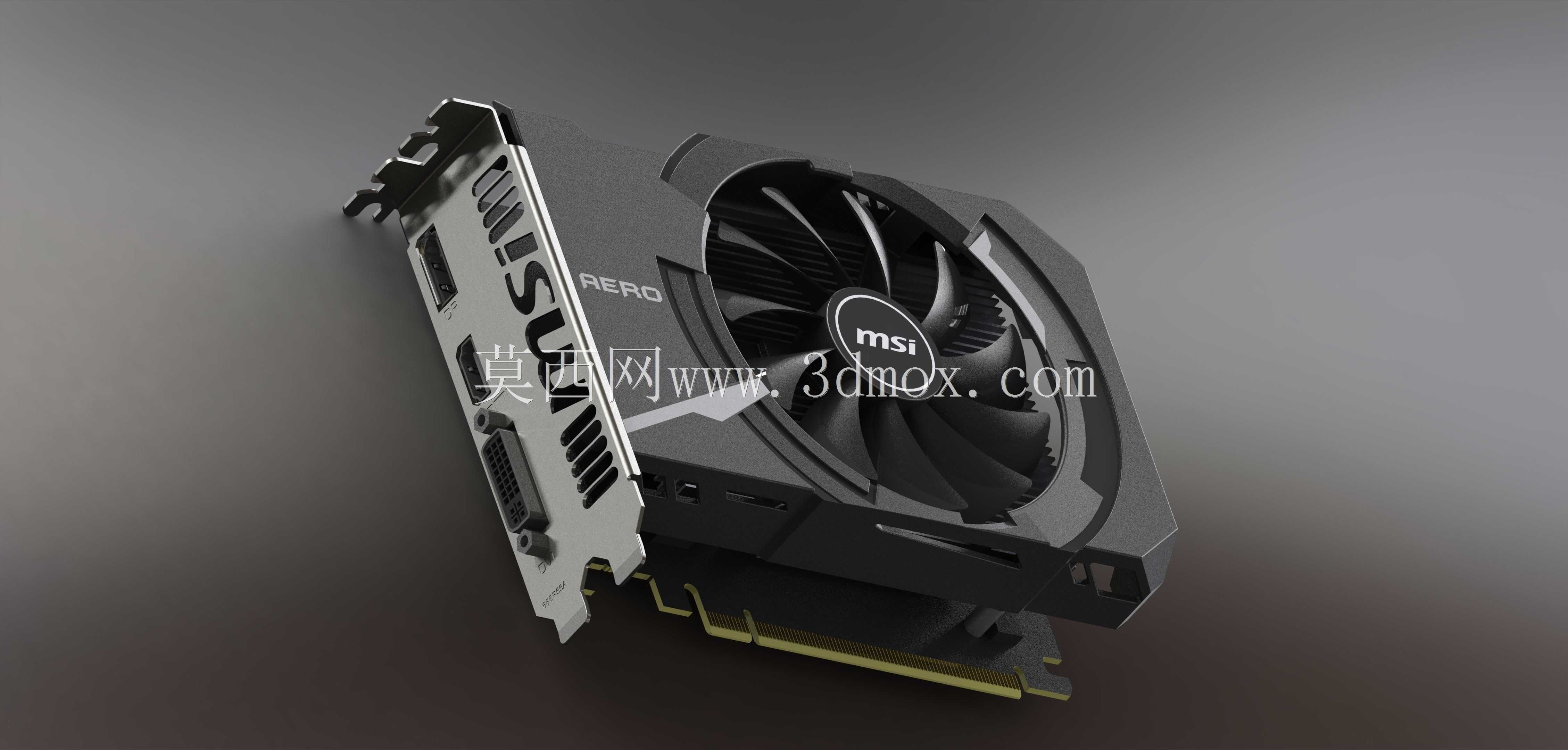

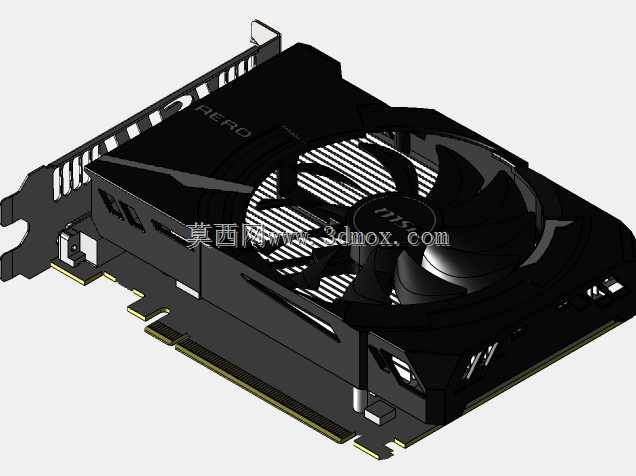

微星单风扇短款RX560独立显卡结构设计

这款短款单风扇独立显卡的结构设计，主要面向ITX小尺寸机箱、紧凑型工控主机、迷你家用办公主机的硬件适配场景，这类装机场景对硬件的安装纵深、高度边界都有严格限制，常规双风扇显卡的长度往往超出小机箱的安装位阈值，无法完成装机适配。从实际功能层面来看，该显卡承担主机图形运算输出的核心作用，可满足日常办公图形加速、轻度网游渲染、工业控制界面图形输出、多屏显示拓展的使用需求，相比核显能提供更稳定的图形算力支持，同时功耗控制在合理区间，不需要额外的高功率电源适配，适配多数小功率主机的供电配置。设计思路上优先控制整体外形尺寸，将PCB板长度压缩到ITX硬件兼容的标准范围内，散热模块采用单大直径风扇搭配全覆盖散热鳍片的结构，风扇外壳做了导流风道的造型设计，能在有限的体积内最大化鳍片的通风量，保证核心芯片运行时的热量能及时排出，避免小机箱内部积热导致的性能降频。安装边界方面，显卡金手指部分严格遵循PCI-E插槽的标准尺寸规范，挡板位置的输出接口布局符合机箱PCI挡片的通用开孔位置，不需要额外改造机箱即可完成固定，显卡顶部的供电接口位置做了内收设计，避免供电线材插接后超出机箱的宽度限制，影响侧板安装。结构细节上，散热鳍片通过导热底座直接贴合图形核心，显存颗粒、供电mos管位置也预留了导热贴的接触位，能同步带走周边元器件的工作热量，风扇固定位做了减震胶垫的安装槽，可降低风扇高速运转时的共振传导，减少机箱整体的运行噪音。PCB板的元器件布局做了紧凑化排布，将供电模块、显存颗粒都布置在散热底座的覆盖范围内，不需要额外增加独立散热片就能满足元器件的温度控制要求，进一步压缩了整体的结构体积。外壳部分采用一体化注塑造型，边缘做了圆角过渡处理，既避免安装时剐蹭机箱内部的线材，也能引导气流顺着鳍片方向从挡板位置的通风口排出，形成顺畅的散热风道，适配小机箱内部有限的空气流通空间。
