V.24与V.35接口协议转换连接器结构

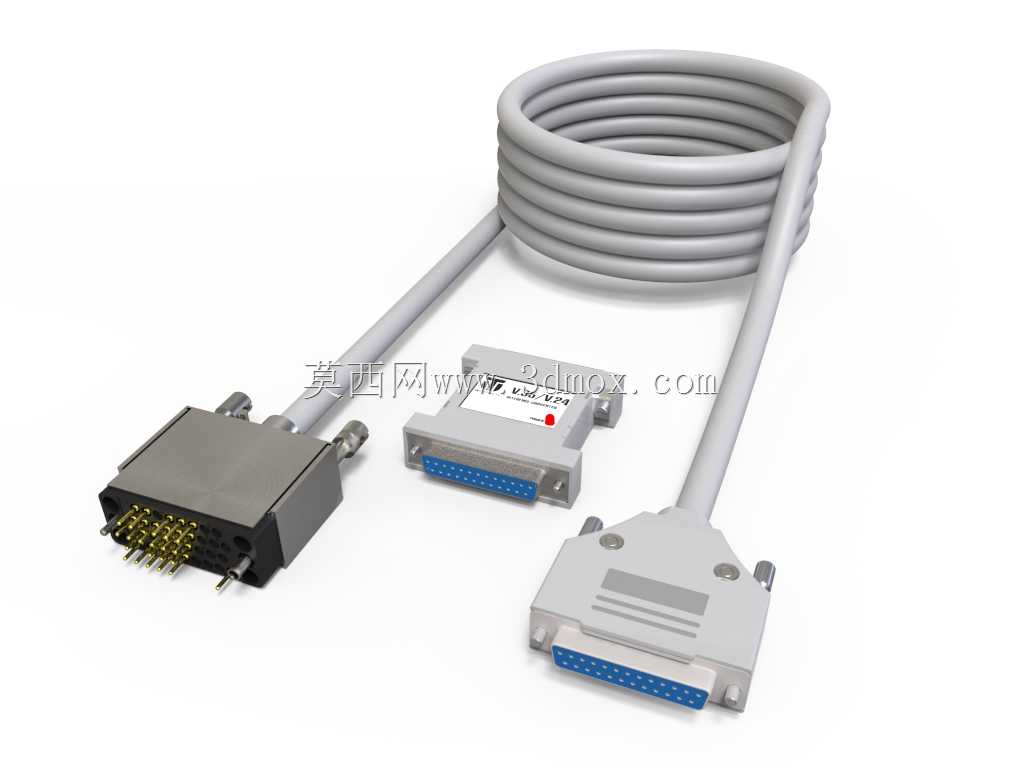

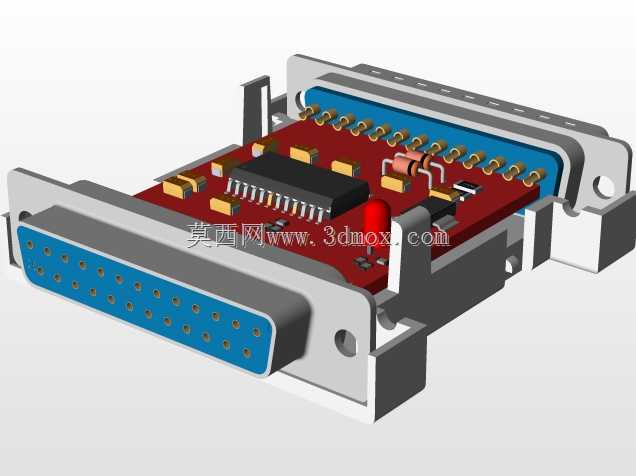

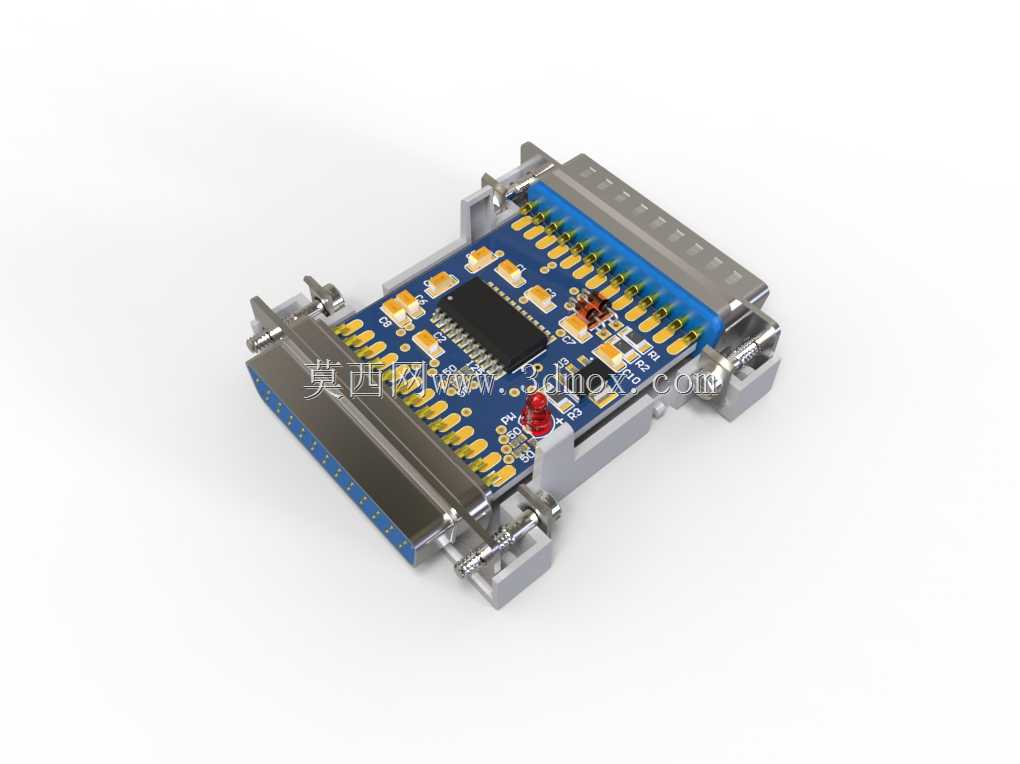

在工业通讯、老旧串口设备组网、专线接入调试场景中，不同物理接口的协议匹配一直是现场布线、设备互联的常见痛点，V.24与V.35作为早期低速数据通讯领域应用极广的两类接口，前者多用于低速异步串口链路，常见于工控终端、调试串口、低速数传设备，后者则多用于早期同步专线链路，常见于路由器、基带猫、专线传输设备，两类接口针脚定义、电气特性、物理结构完全不兼容，无法直接对接，这类接口转换器就是为解决该类跨接口互联需求设计。从结构设计来看，该转换器采用双侧板对板对接结构，一侧为DB25孔型V.24接口，金属外壳带安装固定耳，可直接拧装在设备面板或机柜走线架上，安装孔位符合标准DB系列连接器的通用安装尺寸，面板侧突出长度控制在标准连接器允许的安装边界内，不会与相邻接口产生空间干涉；另一侧适配V.35接口的物理连接尺寸，内部PCB板集成电平匹配电路、信号映射电路，板载阻容元件、接口芯片直接完成两类接口的信号定义映射与电气特性转换，无需额外外接供电，靠接口本身的通讯电平即可完成信号转换工作。设计过程中优先考虑了现场安装的兼容性，金属屏蔽外壳采用锌合金压铸成型，既可以保证结构强度，在频繁插拔的场景下不易出现壳体开裂、针脚偏移的问题，也能实现电磁屏蔽，减少工业现场强电磁干扰对通讯信号的影响，内部PCB采用沉金工艺，焊盘附着力强，长期使用不易出现针脚虚焊、接触不良的问题。实际使用时，无需额外配置驱动或协议参数，直接将两侧接口分别对接对应设备即可完成链路连通，多用于老旧通讯设备改造、专线调试临时转接、工业串口设备跨接口组网等场景，结构设计上完全遵循两类接口的行业通用尺寸规范，插拔阻尼适中，固定耳的安装孔距匹配标准机柜面板开孔尺寸，既可以悬空对接使用，也可以通过螺丝固定在面板上长期使用，内部电路布局紧凑，在有限的连接器壳体内完成所有转换电路的布设，整体外形尺寸与常规双口转接连接器一致，不会占用额外的布线空间，针脚排布严格对应两类接口的标准定义，信号走线做了等长处理，保证低速通讯场景下的信号完整性，不会出现丢包、误码的问题。
