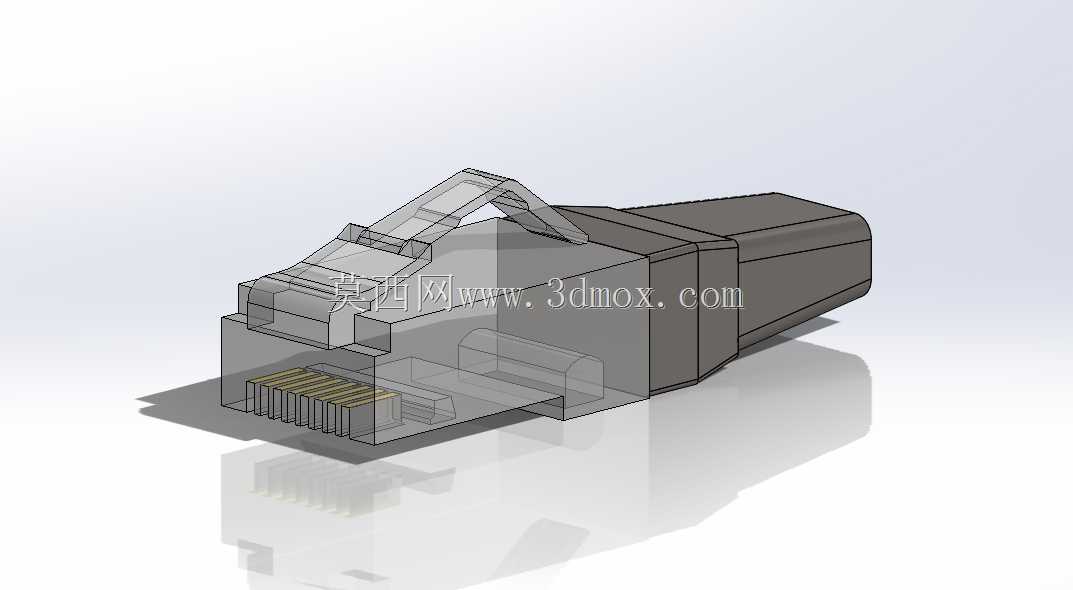

透明结构RJ45以太网公头插头设计

日常做网络布线、机柜集成、设备网口拓展的结构设计时，RJ45公头是绕不开的基础接插件，这次做的透明款结构模型，完全还原了实际量产水晶头的内部构造与外部装配边界，不管是做布线场景的装配仿真、网络设备的接口干涉校验，还是接插件配套结构的适配设计，都能直接调用参考。做这个模型的时候，首先考虑的是现场布线的实际使用需求：前端的8P8C接触金片位置完全对齐通用RJ45母座的触点排布，插合后能保证每根线芯的接触压力符合网络传输的阻抗要求，不会因为触点错位出现丢包、降速的问题；尾部的压线卡扣结构做了精准的尺寸还原，压接网线外护套时能牢牢卡住线缆外皮，避免布线拉扯时线芯从触点处松脱，这也是现场施工里最容易出故障的点位，建模时特意把卡扣的形变空间做了预留，和实际压接后的形变状态完全匹配。尺寸上严格遵循通用非屏蔽水晶头的安装边界，整体外形尺寸控制在0.47英寸×0.51英寸×1.63英寸，不管是标准的网络面板开孔、交换机网口的排布间距，还是高密度机柜里理线架的空间预留，都不会出现尺寸干涉；顶部的弹性卡扣做了合理的斜度设计，插入母座后卡扣能自动卡入母座的限位槽，拔出时按压卡扣的行程刚好符合人手操作的施力角度，不会出现卡扣过紧难拔、或者过松容易松脱的问题。透明外壳的结构做了壁厚的均匀处理，和实际注塑生产的水晶头壁厚一致，内部的线芯排布槽位完全按照T568B/T568A的线序做了定位，建模时把每根线芯的穿入空间都做了预留，做网线压接工艺的仿真演示时，可以直接模拟线芯穿入、剪齐、压接的全流程。另外模型还还原了插头尾部的防滑纹理，实际握持插拔时的摩擦力符合人手操作的触感，不会因为表面过于光滑出现插拔打滑的情况；前端的插接头端面做了平齐处理，插入母座时不会因为端面毛刺卡滞母座内的接触弹片，长期插拔也不会刮伤母座触点。做通讯设备结构设计、布线工程三维交底、网络实训教学演示的时候，这个模型都能精准还原真实水晶头的装配关系，不用再反复核对实物尺寸调整接口适配结构，能有效减少设计阶段的干涉校验工作量，避免实际装配时出现插头和周边结构磕碰、卡扣无法正常弹起的问题。
