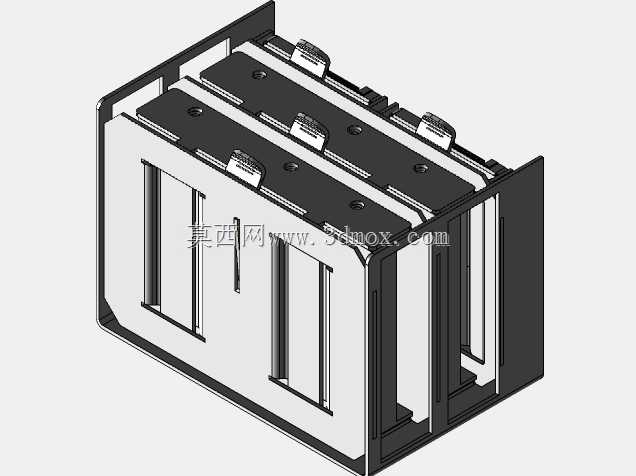

侧置式多盘位硬盘SSD安装固定托架结构

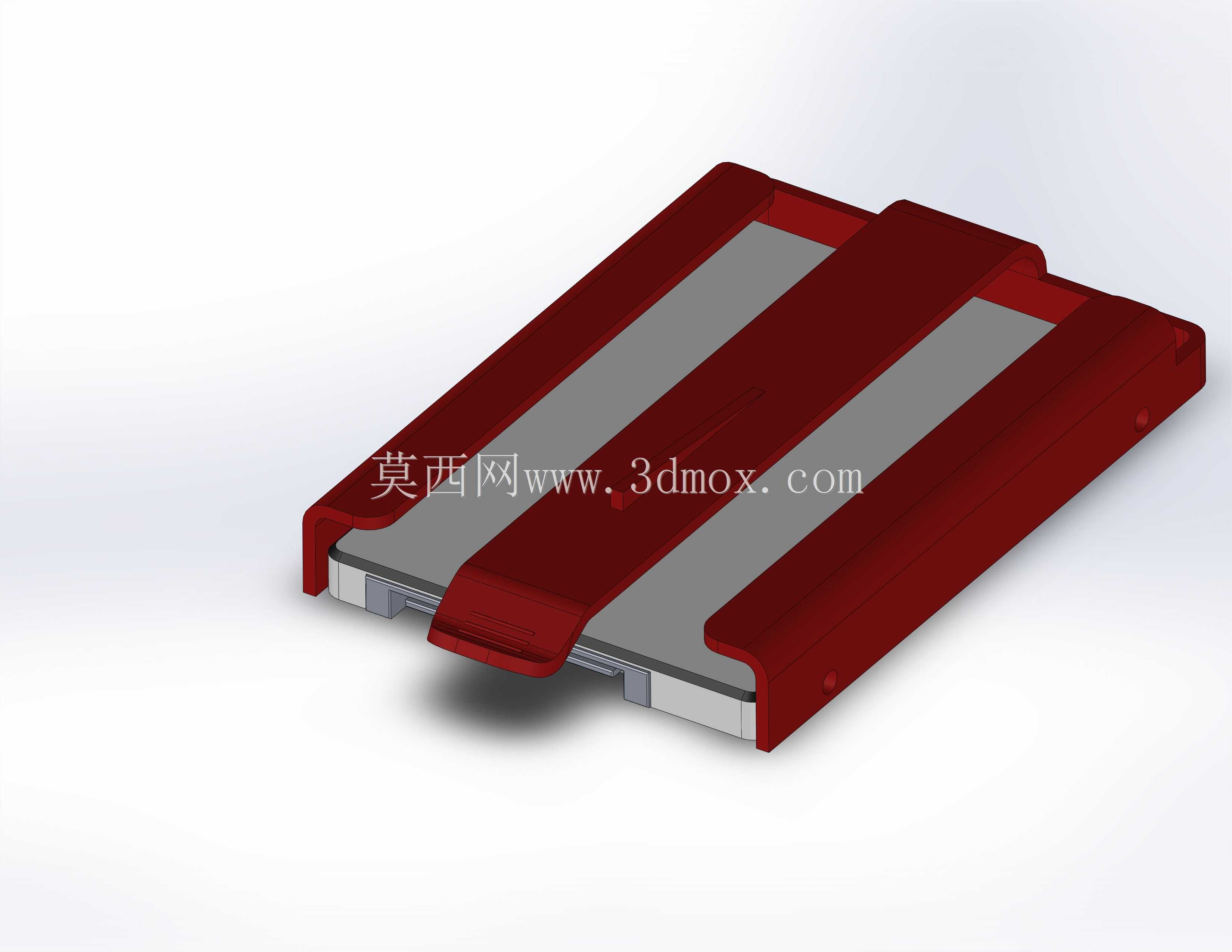

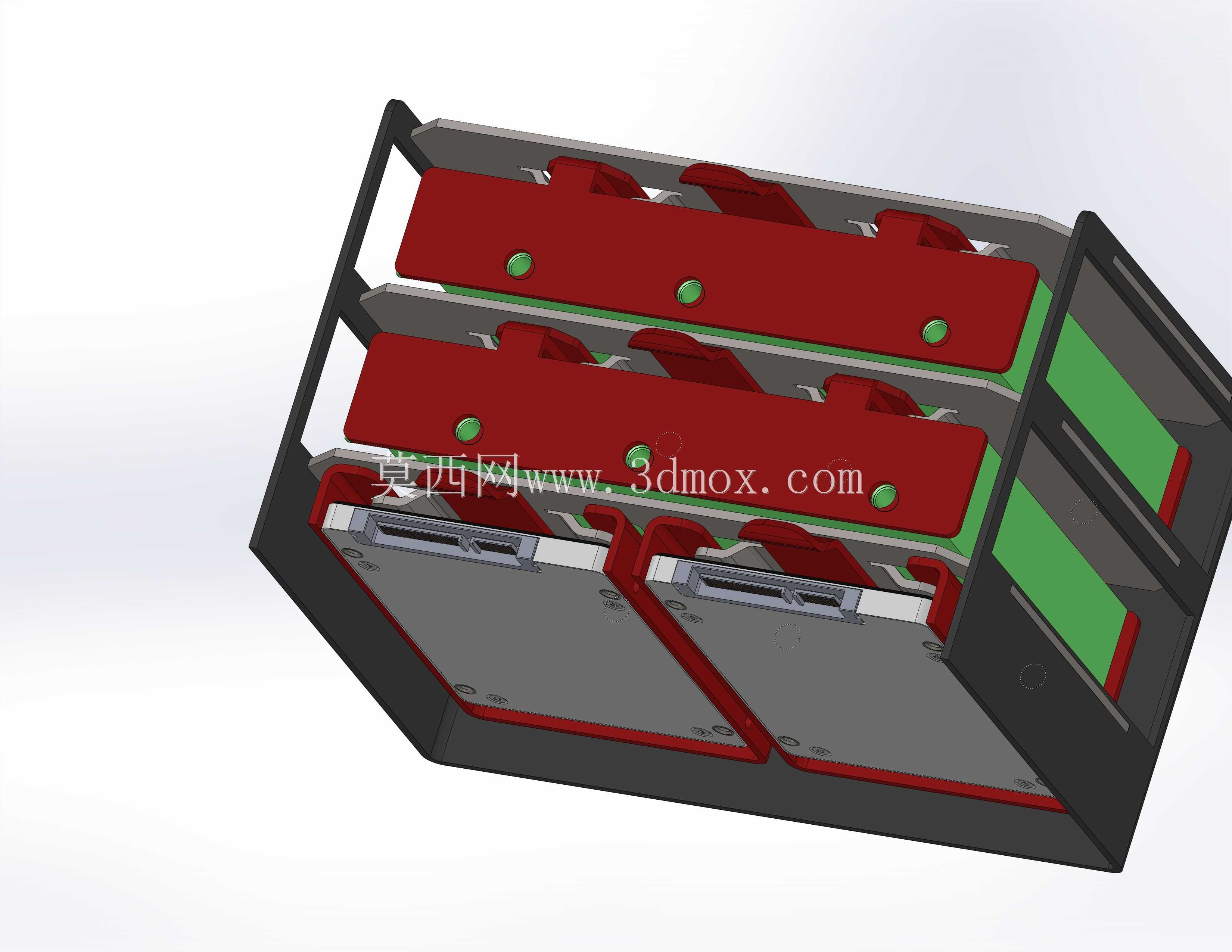

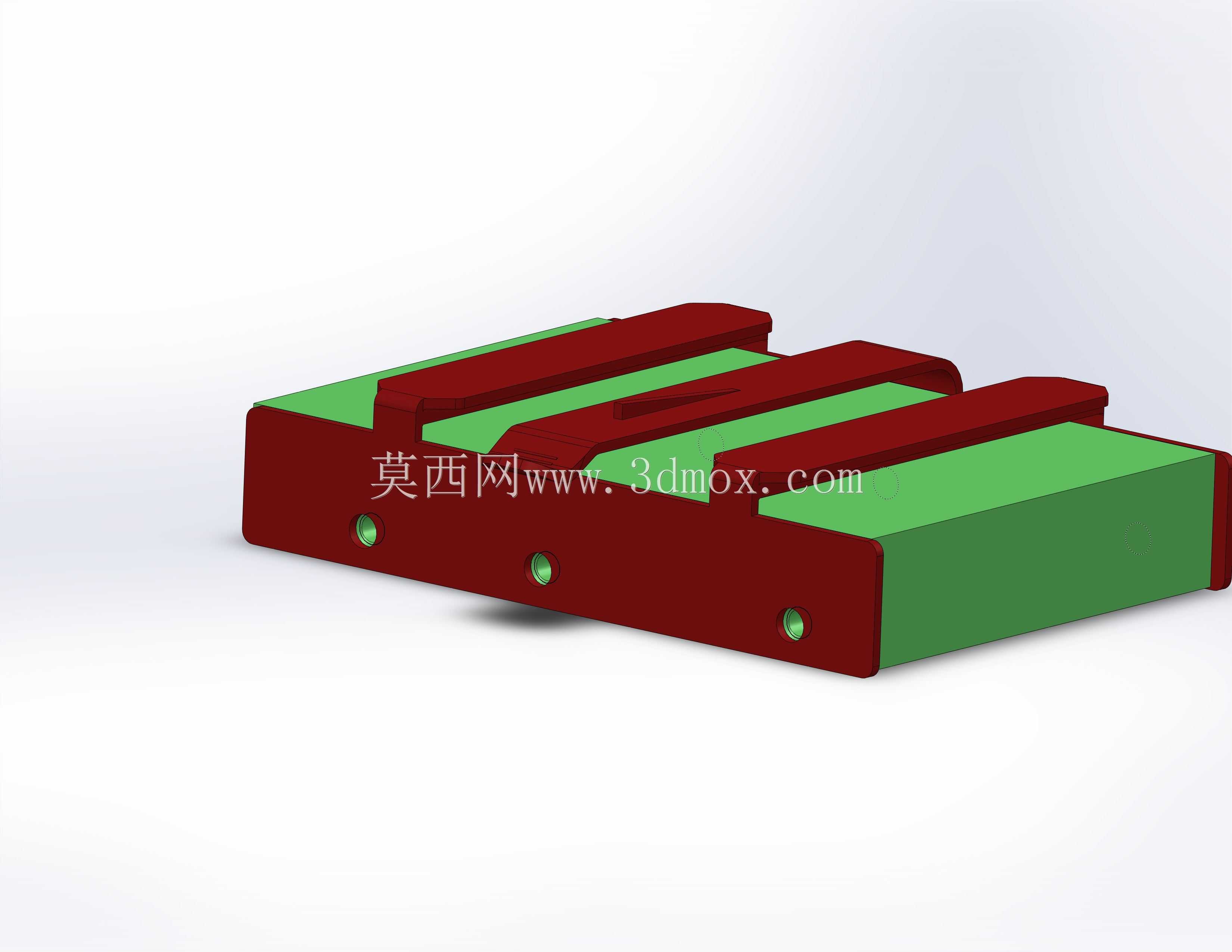

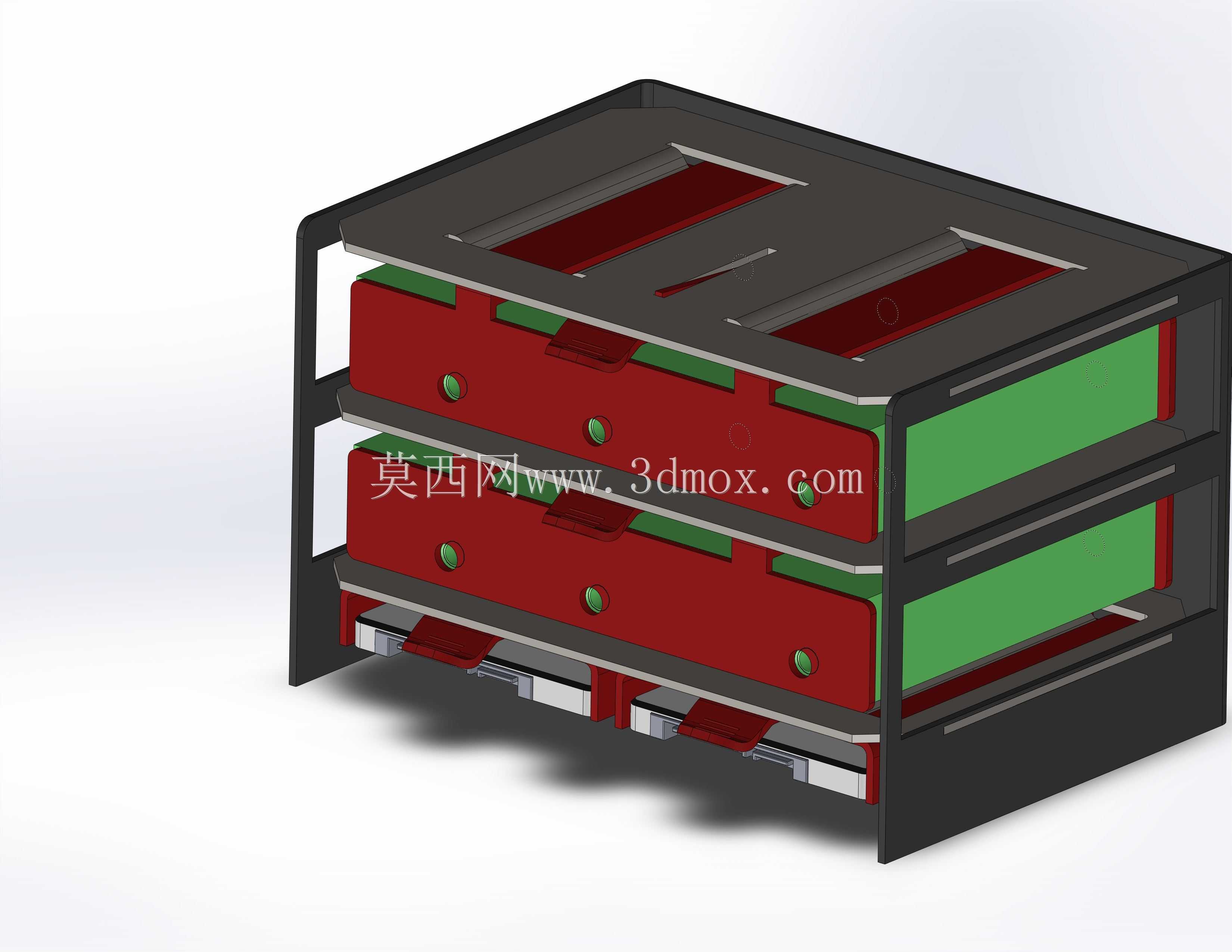

在紧凑型工控机箱、定制化存储服务器以及小型工作站的内部空间规划中，存储介质的安装布局一直是结构设计需要反复权衡的环节，常规硬盘笼采用正向抽拉的安装方式，往往需要预留足够的抽拉操作空间，在进深不足或者内部走线挤占前部空间的机箱结构中，这类常规安装结构很难适配。这套侧置安装结构正是针对小隔舱内的存储介质安装需求设计，将硬盘与SSD的安装方向调整为侧向推入，无需在部件前部预留抽拉行程空间，能够大幅压缩存储安装区域所占用的机箱进深尺寸，提升狭小机箱内部的空间利用率。整套结构采用分层布局设计，可同时容纳多块3.5英寸机械硬盘与2.5英寸SSD，层间预留均匀的散热间隙，避免存储介质堆叠工作时热量积聚影响运行稳定性。结构的固定逻辑摒弃了多余的螺丝紧固件，采用卡扣式快装设计，托架主体通过U形架与小尺寸卡扣实现部件之间的snapfit连接，安装时仅需将硬盘对准托架侧边的导向槽侧向推入，卡扣即可自动卡入硬盘侧边的标准安装定位孔，完成存储介质的固定，全程无需额外工具，拆装维护效率远高于传统螺丝固定结构。在安装边界设计上，托架整体的外形尺寸严格匹配标准机箱驱动器位的安装间距，侧边预留的定位凸台可直接卡入机箱内部的对应安装卡槽，无需额外设计转接固定件，托架推入机箱前即可提前完成所有硬盘的预装与卡扣锁定，推入后即可完成整体固定，避免了机箱内部狭小空间内逐个拧装螺丝的操作难题。结构中与硬盘接触的卡扣部位做了圆角过渡处理，避免安装过程中刮擦硬盘壳体表面的涂层与电路元件，层间的限位筋条可对硬盘的上下位置进行精准约束，避免设备运输过程中硬盘出现窜动磕碰。卡扣的卡合行程经过反复模拟校核，既保证足够的卡持力避免硬盘松脱，又不会因为卡接过紧导致拆卸时损坏硬盘壳体或者卡扣结构，托架侧边还预留了走线避让槽，硬盘的SATA数据线与供电线可顺着侧边槽位规整排布，不会出现线缆挤压硬盘或者阻碍托架推入的问题。这类侧装结构尤其适合对内部空间利用率要求极高的紧凑型ITX机箱、嵌入式工控主机以及壁挂式小型存储设备，在不改变机箱整体外形尺寸的前提下，能够最大化扩展内部的存储介质安装数量，同时兼顾拆装维护的便捷性与结构固定的可靠性。
