面板安装式双接口USB转接连接器结构

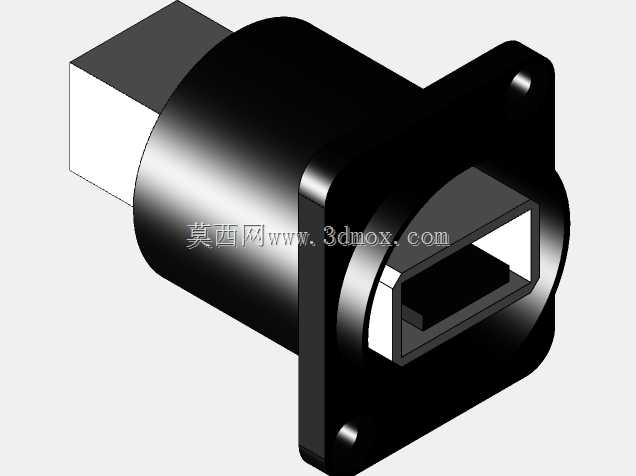

在工业控制柜、测试仪器面板、音视频矩阵设备、外置工控设备的外设接口拓展场景中，这类面板安装式USB转接件是解决设备内外接口衔接、避免线缆直接拉扯主板接口的常用结构件。不同于直连主板的板载USB接口，这款转接件采用法兰式面板固定结构，安装时仅需在设备面板上开出对应尺寸的方形安装孔，将转接件主体从面板外侧推入安装位，通过法兰盘上的两个安装孔位，搭配4-40规格的六角螺母即可完成锁紧固定，安装后法兰盘与面板表面贴合紧密，不会出现晃动或松脱的情况，能承受日常插拔USB接头时的侧向冲击力，避免外力直接传递到设备内部的PCB板上，保护板载接口不受损坏。

从接口配置来看，该转接件外侧为标准USB 2/3 A型插孔，也就是日常通用的USB大口，可直接连接常规的U盘、USB鼠标键盘、数据采集线等通用外设，无需额外转接线；内侧为B型插孔，用于连接设备内部的B口转接线缆，直接对接主板上的USB插针或者板载B型接口，这种内外接口分离的设计，能让设备内部走线更加规整，不会出现线缆杂乱缠绕的情况，同时也方便后期设备维护时的线缆更换，无需拆解整个设备面板就能完成内部线缆的插拔操作。

设计过程中，结构工程师重点考量了插拔寿命与安装兼容性，转接件的金属外壳采用一体化冲压成型工艺，接口内部的塑胶基座做了定位加强筋处理，多次插拔后也不会出现接口松动、针脚偏移的问题。安装孔位的间距经过适配优化，既可以适配标准的 Neutrik 系列面板开孔尺寸，也能兼容常规工控设备的通用面板开孔规格，不需要用户额外对面板进行二次扩孔或者修锉。转接件的主体外径做了限位台阶设计，推入安装孔后台阶面刚好抵住面板内侧，配合外侧的法兰盘形成双向限位，安装时不需要额外扶持就能对准螺母孔位，单人即可完成装配作业，大幅提升现场安装的效率。

在实际设备选型应用中，这类转接件常被用在工业现场的工控机面板、实验室测试仪器的外接接口区、演播室设备的信号接口面板上，既能够保证外设连接的通用性，又能通过面板固定的方式提升接口的耐用性，避免因为频繁插拔或者外力磕碰导致的接口损坏，减少设备的售后维护成本。不同于消费级的桌面USB转接器，这款结构完全针对面板嵌入式安装场景设计，没有多余的外凸结构，安装后与设备面板齐平，整体外观整洁统一，同时金属外壳还能起到一定的电磁屏蔽作用，减少外界电磁信号对USB数据传输的干扰，保证数据传输的稳定性，在工业电磁环境复杂的场景下也能正常工作。
