3D打印机侧装式线轴支撑固定架

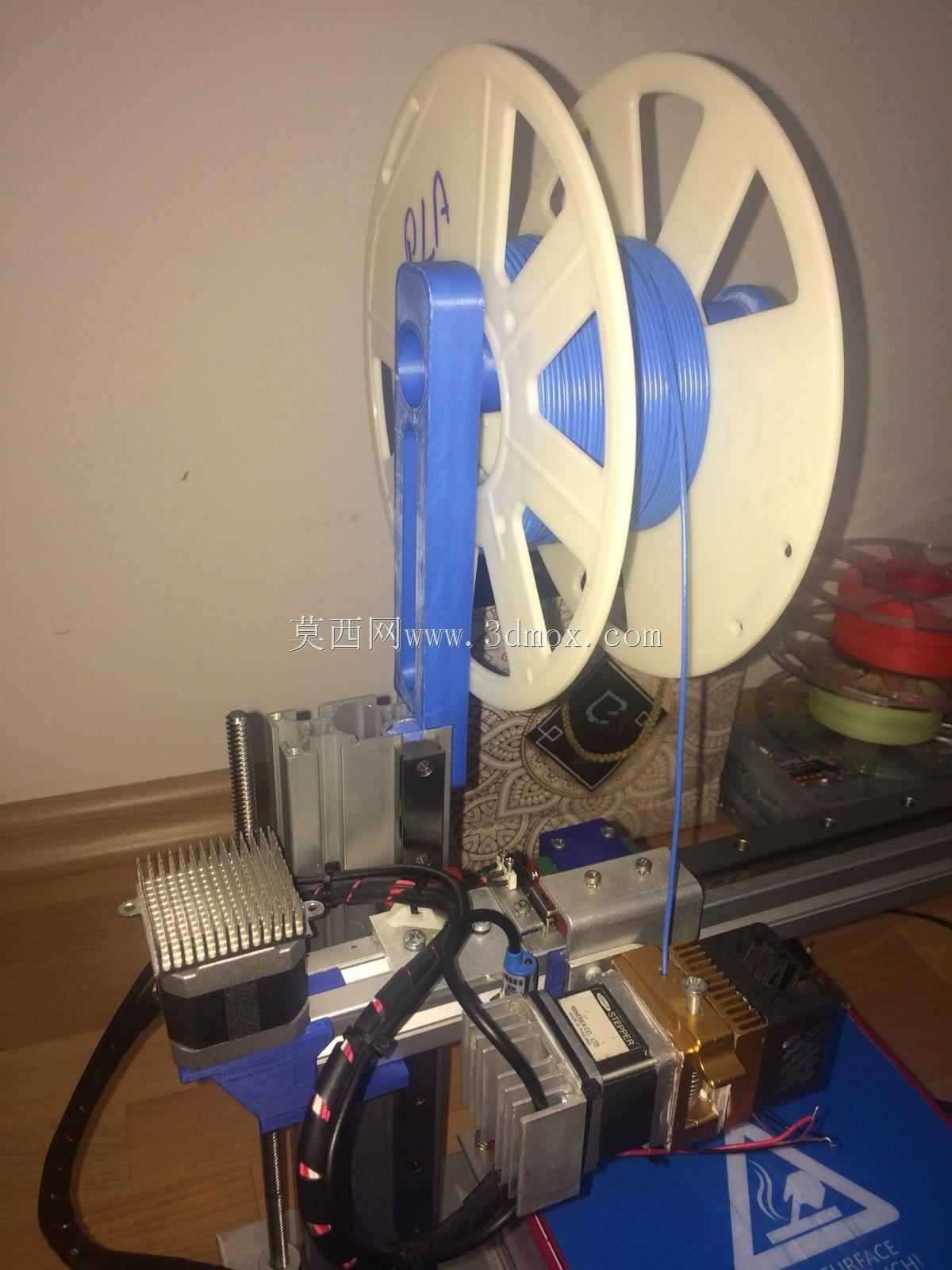

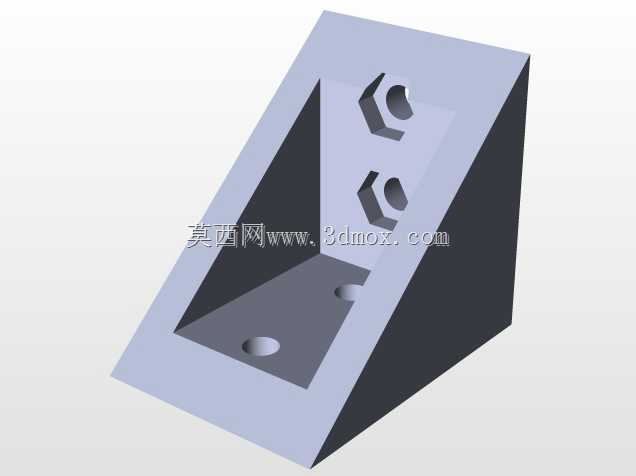

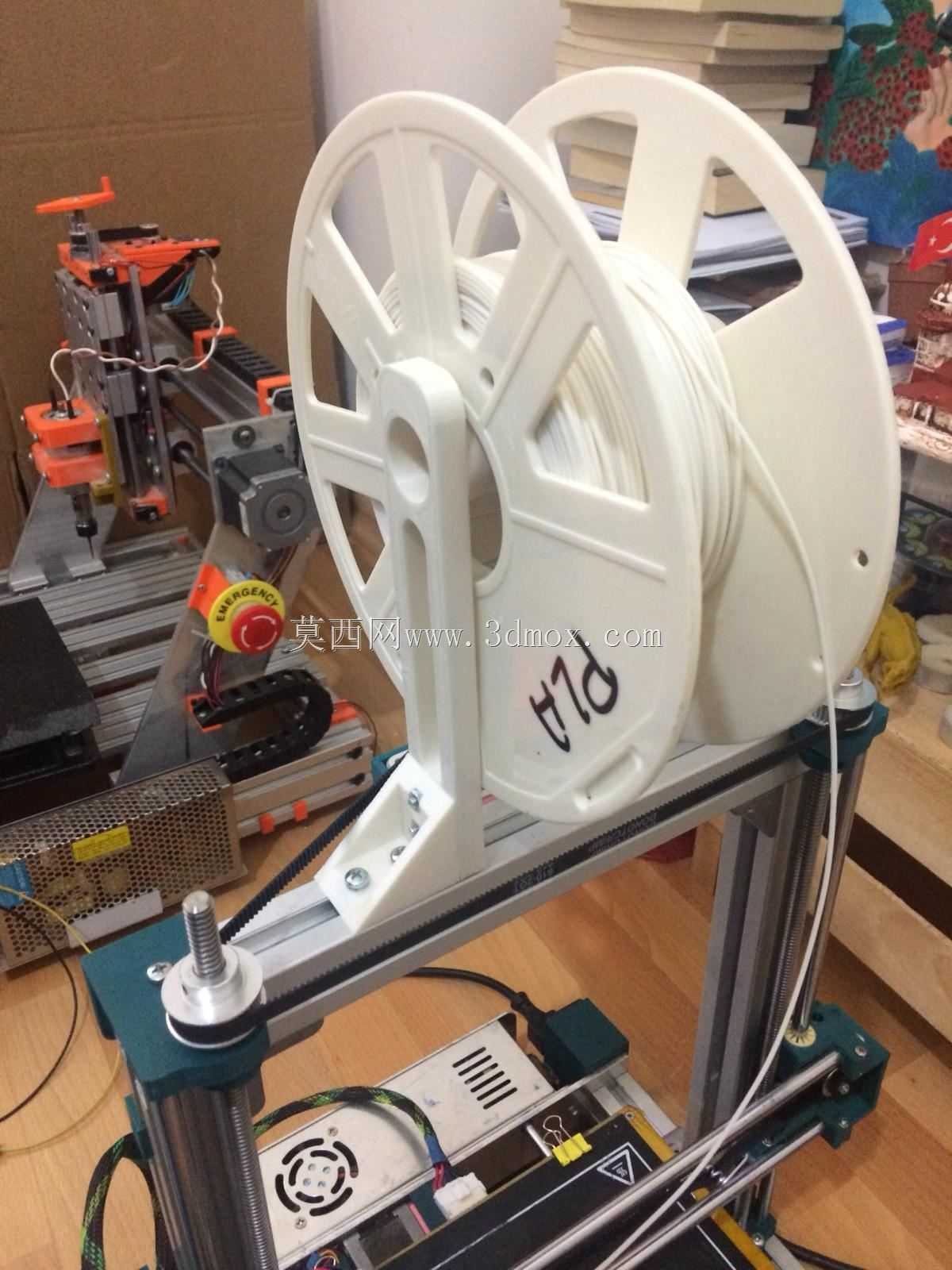

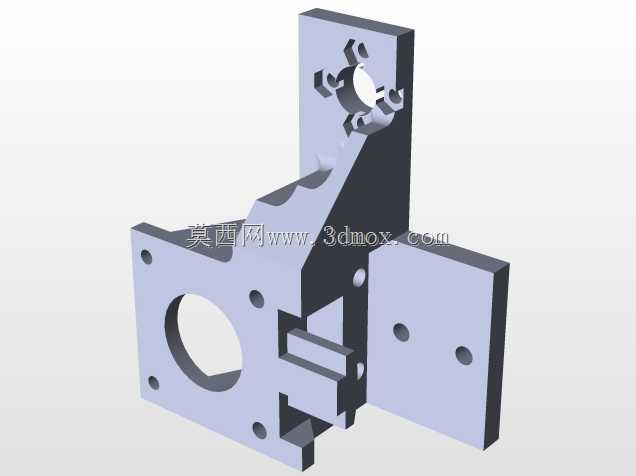

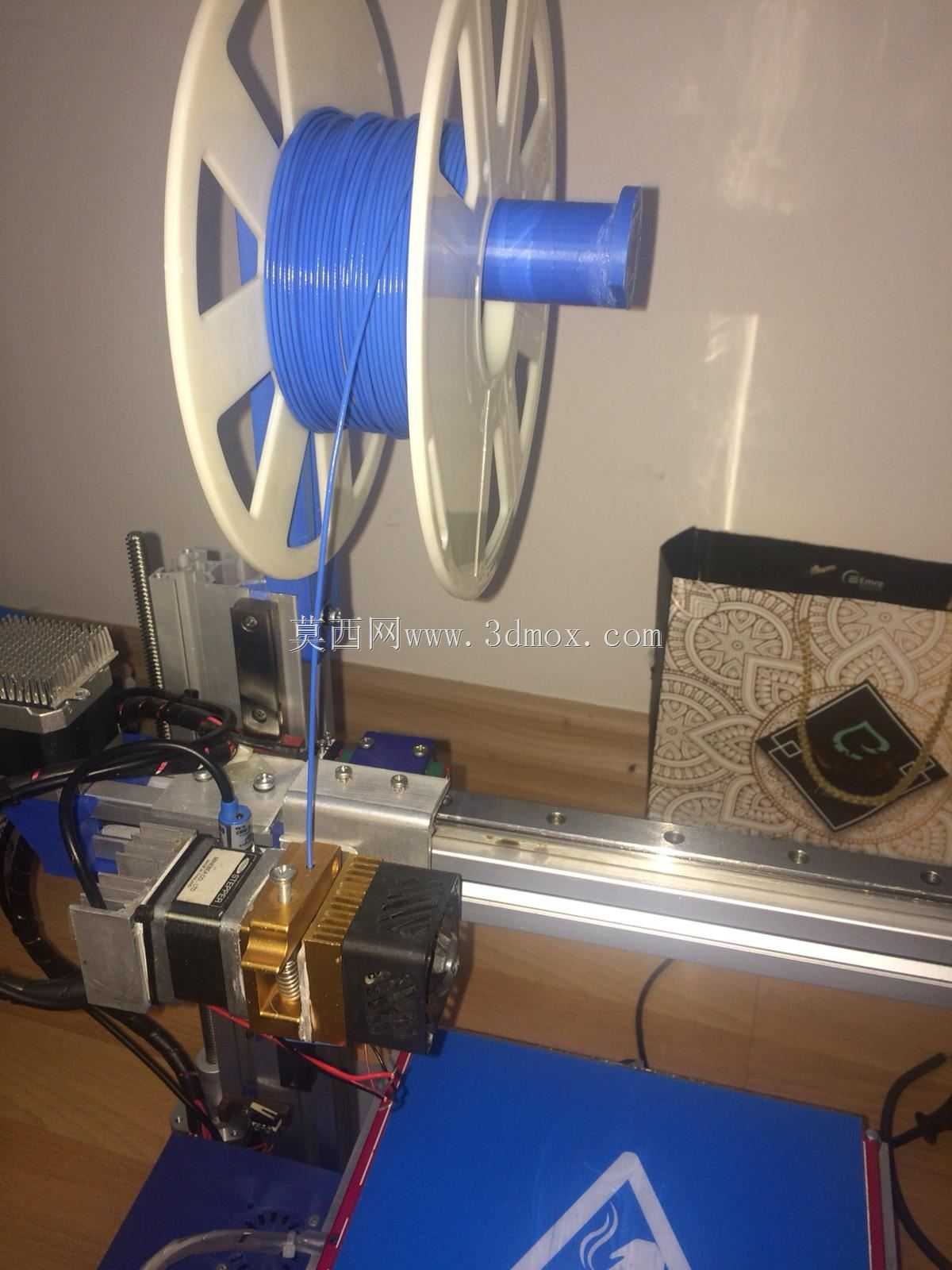

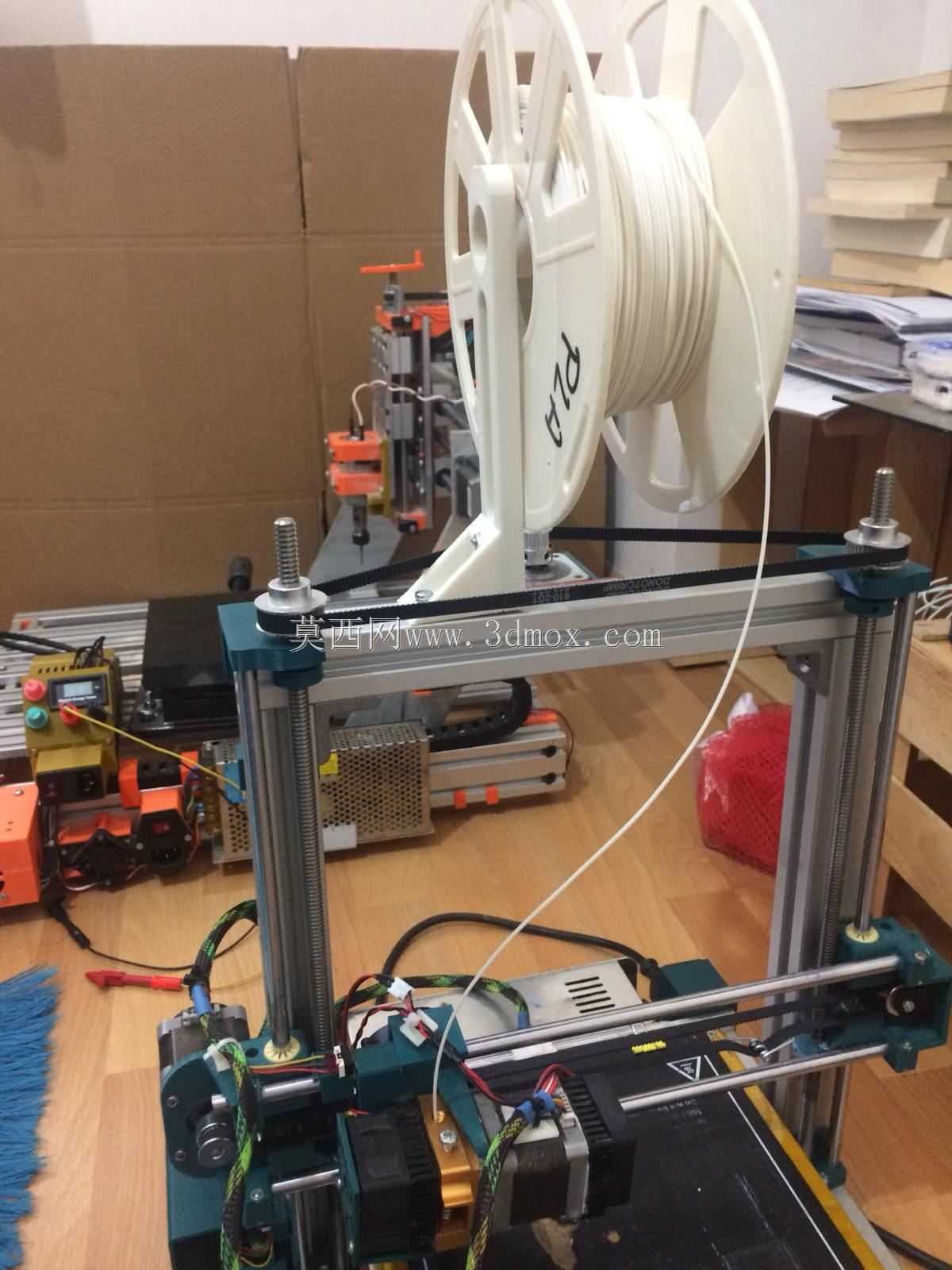

这款线轴支架是针对桌面级FDM3D打印机的耗材挂载需求设计的侧装式支撑结构，主要解决原厂顶部或背部挂架存在的耗材走线弯折、换料操作空间不足、大重量线轴长期挂载导致机架形变的实际问题，适配目前桌面级设备常用的1kg标准耗材线轴，也可兼容部分0.5kg小规格线轴的安装使用。从实际应用场景来看，不少桌面级打印机用户会将设备放置在多层置物架或桌面靠墙位置，顶部挂架容易被上层置物空间遮挡，换料时需要抬手操作，视线受阻很难快速将料头穿入进料口，背部挂架则会让设备整体占用的纵深空间变大，靠墙放置时容易挤压耗材线轴，导致送料阻力波动，直接影响打印过程的出丝稳定性，这款侧装支架直接固定在打印机型材框架的侧立面上，安装位置与挤出机进料口处于相近的水平高度，耗材从线轴引出后可以以平缓的角度进入送料机构，大幅减少耗材弯折带来的送料阻力，尤其是TPU这类柔性耗材，走线角度过大会导致料丝弯折堆积，引发堵头或送料打滑的问题，侧装的走线方式能让柔性耗材的送料路径更顺畅。设计上采用了单侧悬臂支撑的结构，支撑臂做了加厚的加强筋处理，避免挂载满盘耗材时长期受力出现向下弯折的形变，穿轴部分的直径做了适配通用线轴内孔的尺寸，线轴套入后可以顺畅转动，不会出现卡滞导致的拉料问题，同时在穿轴末端做了限位结构，防止设备打印过程中产生的振动导致线轴从支架上滑脱。安装边界方面，支架的固定孔位适配2020、2040系列铝型材的槽宽尺寸，可以直接通过T型螺母固定在型材侧面，不需要对原有设备的框架进行打孔或改装，支架整体向外伸出的长度经过核算，挂载标准1kg线轴时，线轴边缘不会和打印机的X轴运动组件、打印平台运动路径产生干涉，在设备全行程运动过程中都不会出现剐蹭问题。结构上没有多余的冗余设计，支撑臂的受力方向做了针对性的加厚，非受力区域做了适当的镂空减重，既保证了结构强度，也不会过多增加打印支架本身的耗材消耗，安装后线轴的转动阻尼适中，不会因为阻尼过小导致线轴惯性转动出现耗材松脱缠绕的问题，也不会因为阻尼过大增加送料机构的负载，能适配PLA、ABS、PETG、TPU等多种常用3D打印耗材的挂载需求，对于改装了近程挤出结构的桌面级打印机来说，侧装的走线方式还能缩短耗材从线轴到挤出轮的路径长度，进一步提升送料的响应精度，减少远程送料带来的送料延迟问题。
