双接口OTG便携U盘结构设计

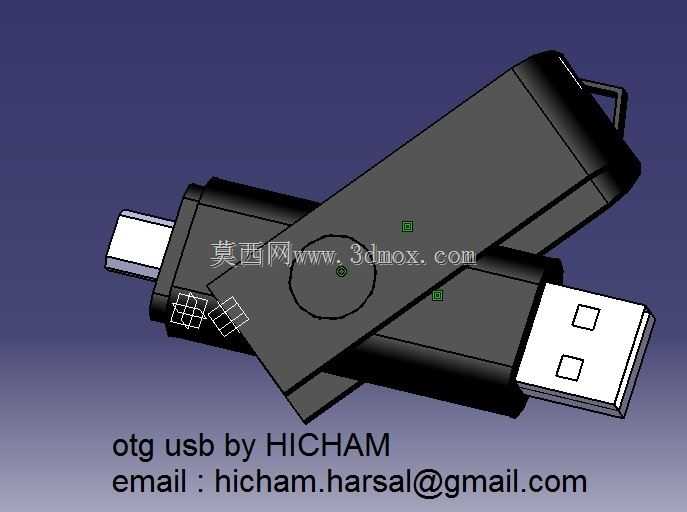

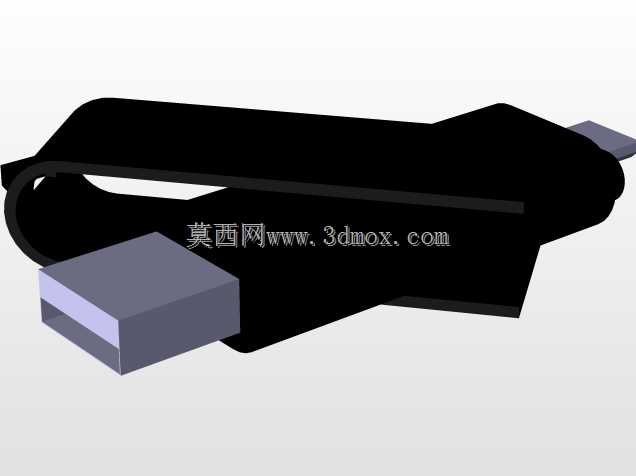

日常现场调试工业设备时，经常遇到工控机、嵌入式平板、手机等不同终端之间互传配置文件、调试日志的需求，普通单接口U盘往往需要额外搭配转接头，不仅容易遗漏配件，在狭窄的设备机柜内操作时，转接头额外占用的空间还会干涉周边接线，这款双接口OTG闪存驱动器的结构设计，恰好针对这类跨终端数据传输的痛点做了适配。从结构布局来看，产品采用旋转式护盖设计，将标准USB-A公头与Micro-USB/Type-C类移动端公头分别布置在旋转支架的两端，外壳主体为长条形圆角矩形结构，旋转轴设置在壳体一端，转动阻尼经过结构优化，既可以在接口收纳状态下完全遮蔽金属触点，避免日常携带时触点被口袋内的灰尘、金属碎屑污染氧化，也能在接口伸出时保持稳定的卡位，不会因为插拔受力出现接口回弹的问题。壳体尾部集成了挂绳孔结构，可搭配挂绳系在工牌、钥匙串上，降低现场作业时遗失的概率，整体外形尺寸控制在常规便携U盘的规格范围内，长度不超过70mm，宽度控制在20mm以内，厚度不超过10mm，插入设备接口后，突出设备表面的长度不超过60mm，即使在设备接口周边布置有其他接线、散热格栅的场景下，也不会出现安装干涉，适配绝大多数工控设备、消费电子的接口安装边界。功能层面，双接口的设计无需额外携带转接头，即可实现标准USB接口的电脑、工控设备与带OTG功能的移动终端之间直连传输数据，旋转护盖的结构摒弃了传统分离式盖帽的设计，从根源上避免了盖帽遗失的问题，壳体表面做了细微的防滑纹理处理，插拔时手部施力不易打滑，即使在手上沾有少量防锈油、灰尘的车间环境下，也能顺利完成插拔操作。建模过程中，对旋转轴的配合间隙做了公差适配，既保证转动时的顺滑手感，又避免长期使用后出现轴孔磨损松旷、护盖无法固定位置的问题，金属接口部分的安装定位槽与壳体内部的卡扣做了对应设计，装配时无需额外打胶即可将接口PCB板牢牢固定在壳体内，承受插拔时的侧向力不会出现接口松动、移位的情况，整体结构兼顾了便携性、耐用性与多场景适配性，适合作为跨设备数据传输的便携存储配件使用。
