可弯折外置胶棒通讯天线结构设计

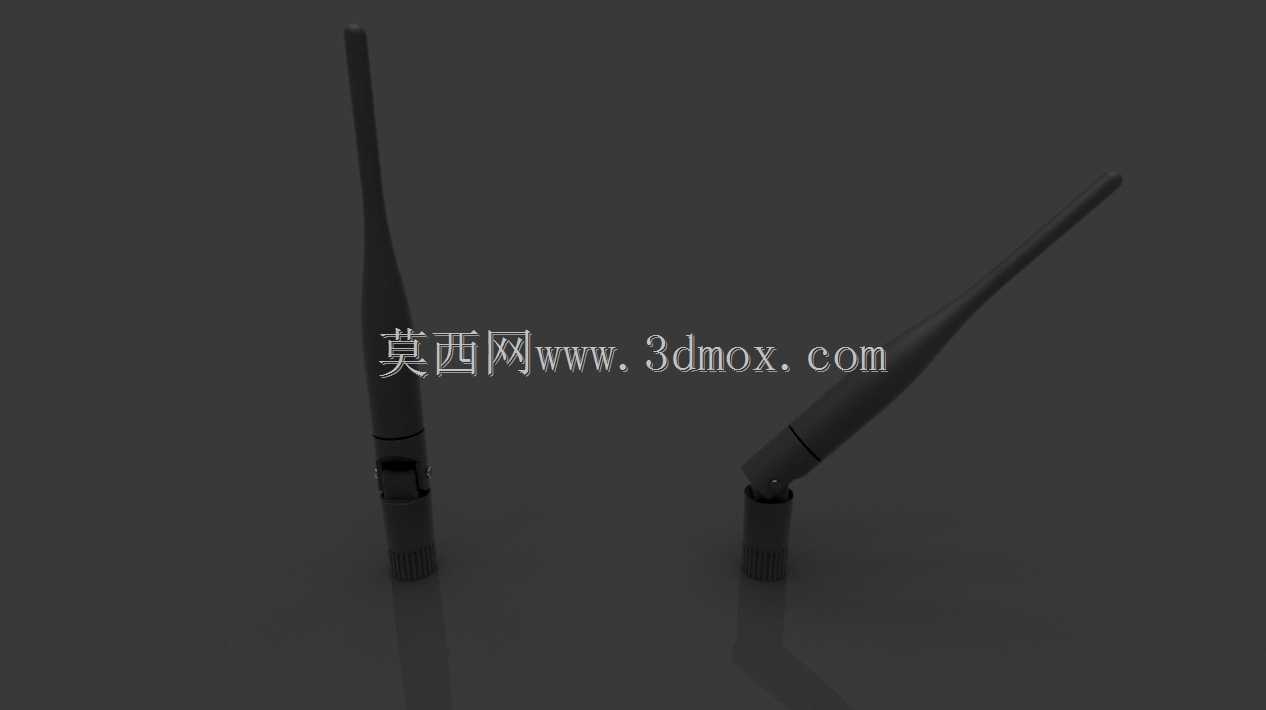

这类外置胶棒天线是无线通讯设备里最常见的信号收发部件，日常能在工业网关、无线路由器、数传电台、物联网终端、无线测控设备上看到它的身影，核心作用是完成射频信号的空间辐射与接收，把设备电路板传导的高频电信号转换成空间电磁波，或是捕捉空间中的电磁波转换成电信号传输给通讯模块。从结构设计来看，这款天线采用了分段式的结构布局，下部是带标准外螺纹的金属连接基座，基座内部预留了同轴馈线的焊接点位，安装时可以直接拧在设备壳体的SMA或同类射频接头上，基座和设备壳体接触的位置可以加装防水密封圈，满足户外设备的防护需求，基座的螺纹长度适配常规1-2mm厚度的设备钣金或塑料壳体，安装后不会出现过长顶到内部电路板、或是过短固定不牢的问题。天线中部设计了可多角度弯折的铰接结构，这个铰接部位采用阻尼转轴设计，调整角度后可以保持姿态固定，不需要额外的支撑结构，实际使用时可以根据设备的安装位置，灵活调整天线的朝向角度，避开周边的金属遮挡件，让天线的辐射方向对准信号传输的方向，有效降低信号遮挡带来的衰减，相比固定不可调的直杆天线，这种可弯折结构在机柜内部安装、壁挂式设备安装场景下的适配性要强很多，不需要额外调整设备整体的安装角度就能获得最优的信号收发效果。天线上部是长锥形的胶棒外壳，外壳采用耐候性ABS或PC材质注塑成型，内部包裹螺旋状的辐射振子，锥形的外形设计一方面可以降低风阻，在户外露天使用时减少风力带来的晃动，避免长期晃动导致铰接部位松动，另一方面锥形结构可以让内部振子的阻抗变化更平缓，拓展天线的工作带宽，覆盖常用的2.4G、433M、GSM等多个通讯频段。从安装边界来看，天线竖直状态下的整体长度适配多数小型通讯设备的尺寸比例，不会因为天线过长导致设备包装、运输过程中容易被碰断，弯折到水平状态时的外延尺寸也控制在常规设备的安装间隙范围内，不会和周边相邻安装的设备产生干涉。在做整机结构设计的时候，这类天线的基座安装位置需要避开设备内部的开关电源、变压器等强电磁干扰源，同时要和设备内部的金属结构件保持至少5mm以上的间距，避免金属件对天线信号产生屏蔽，铰接部位的阻尼力矩设计在0.1-0.3N·m区间，既可以保证角度调整时的手感顺畅，也能在长期使用后不会因为阻尼失效出现天线自然下垂的问题，胶棒外壳的表面做细磨砂处理，和多数工业设备的外壳质感保持统一，不会出现外观上的违和感。
