台式计算机CPU轴流散热排气扇结构

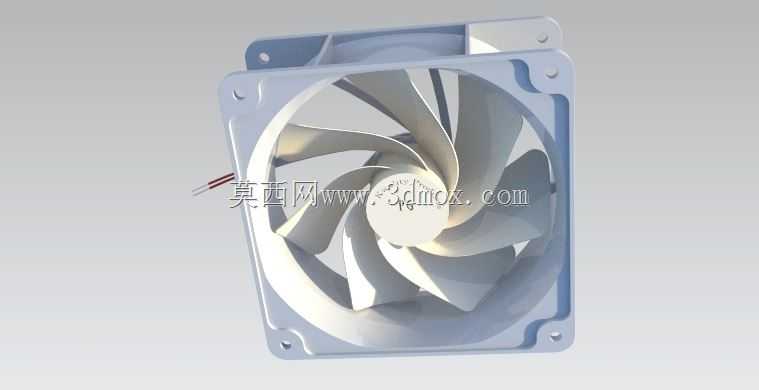

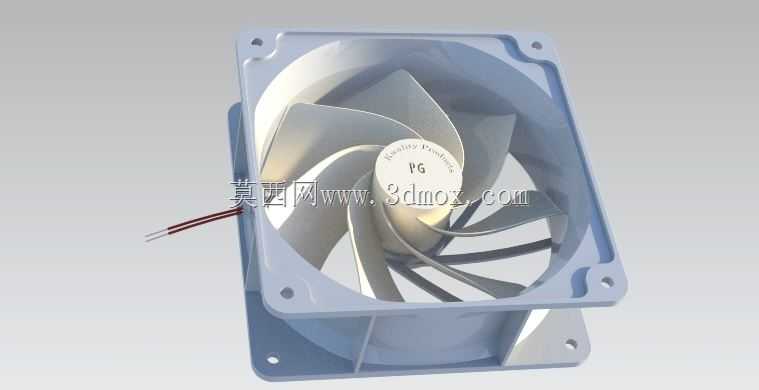

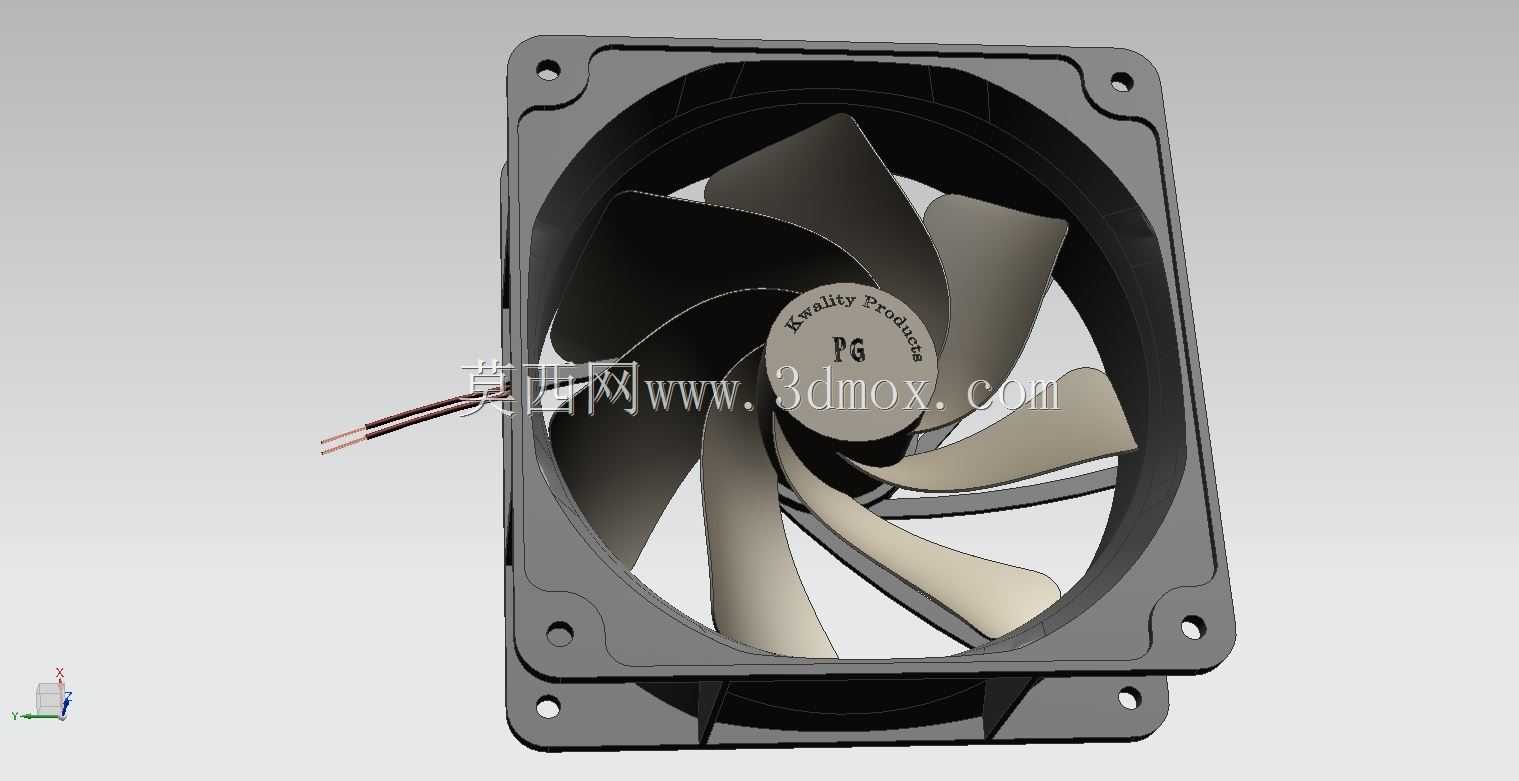

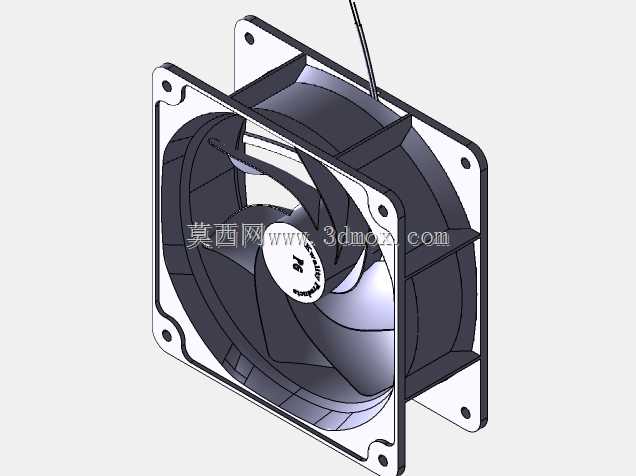

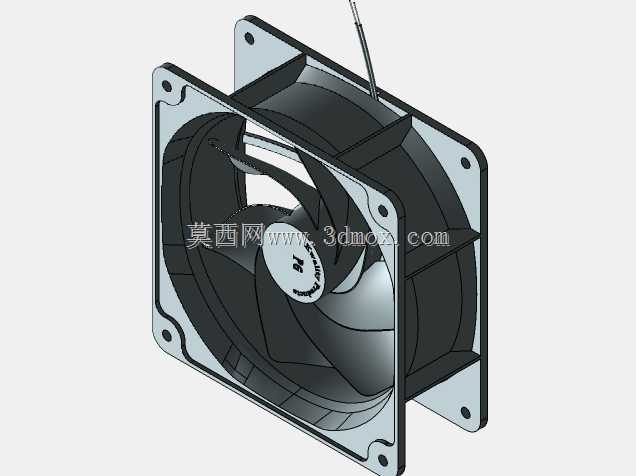

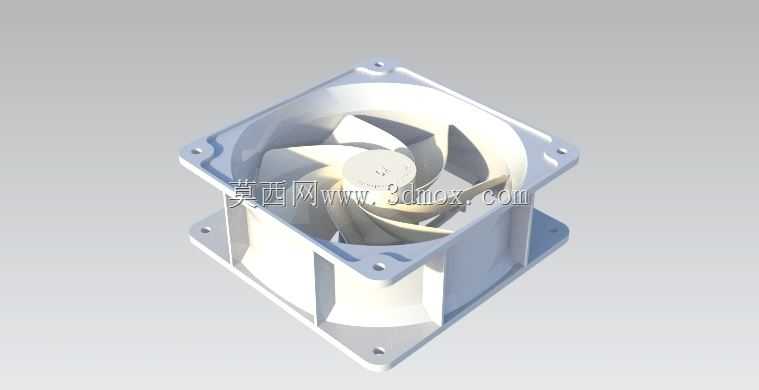

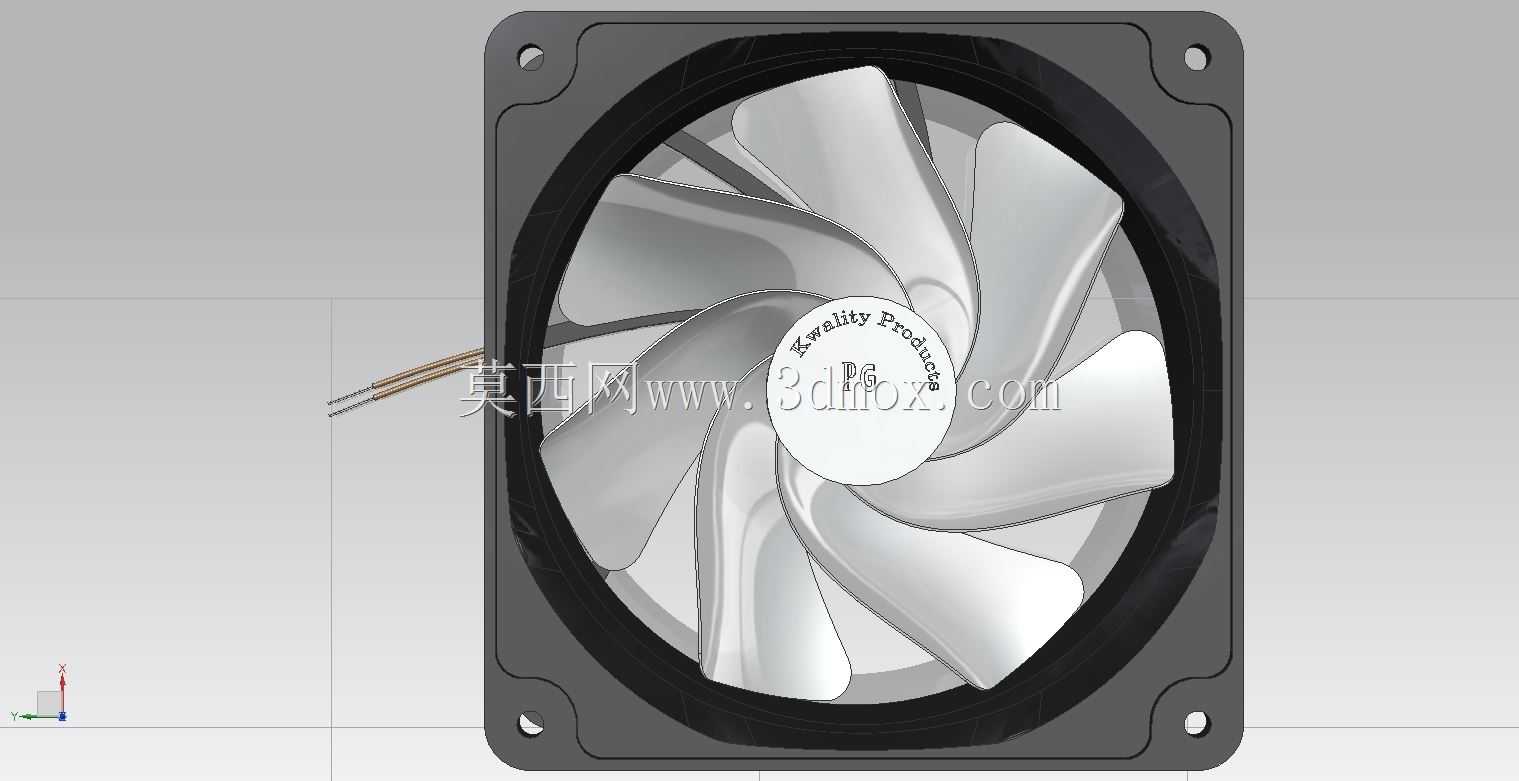

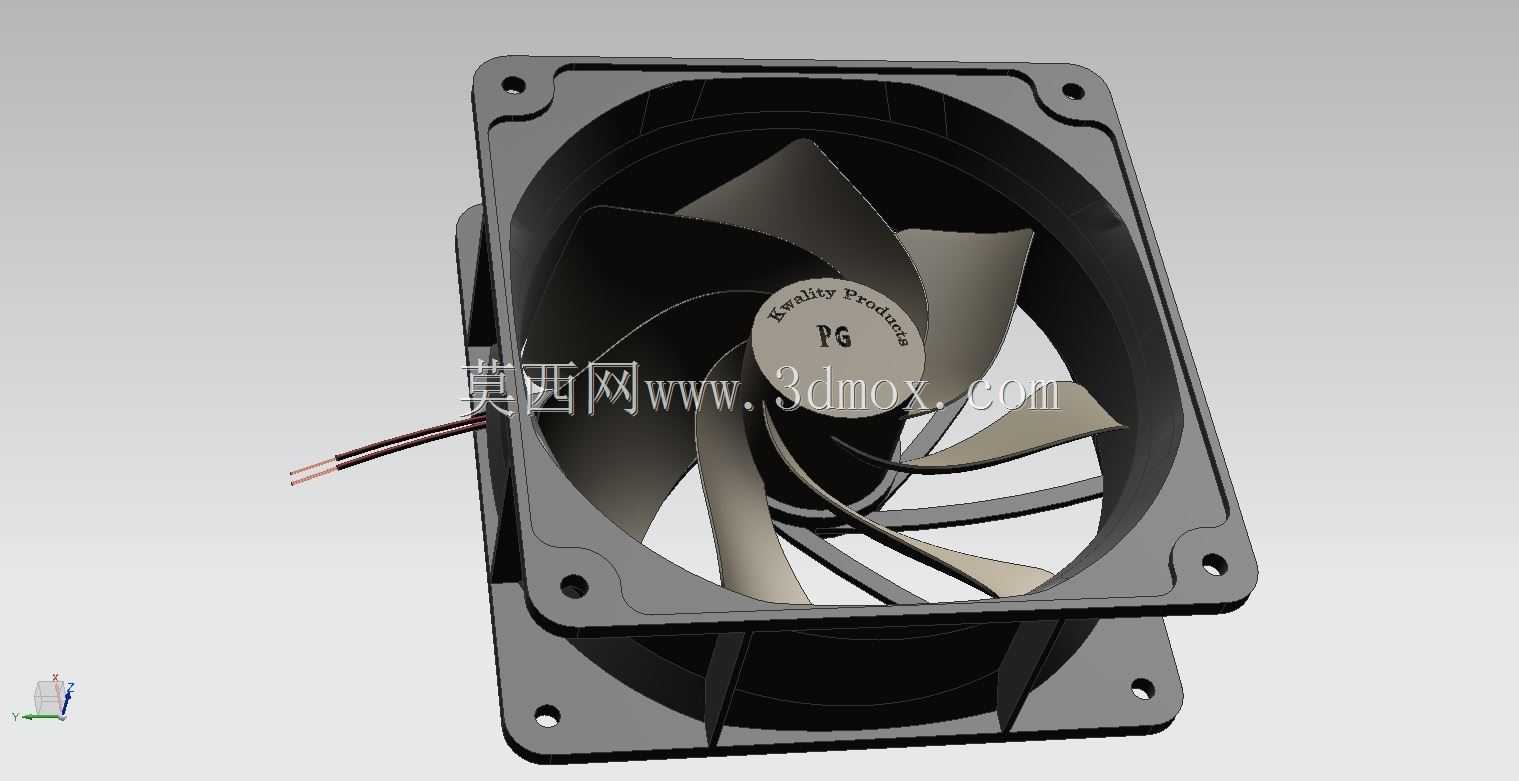

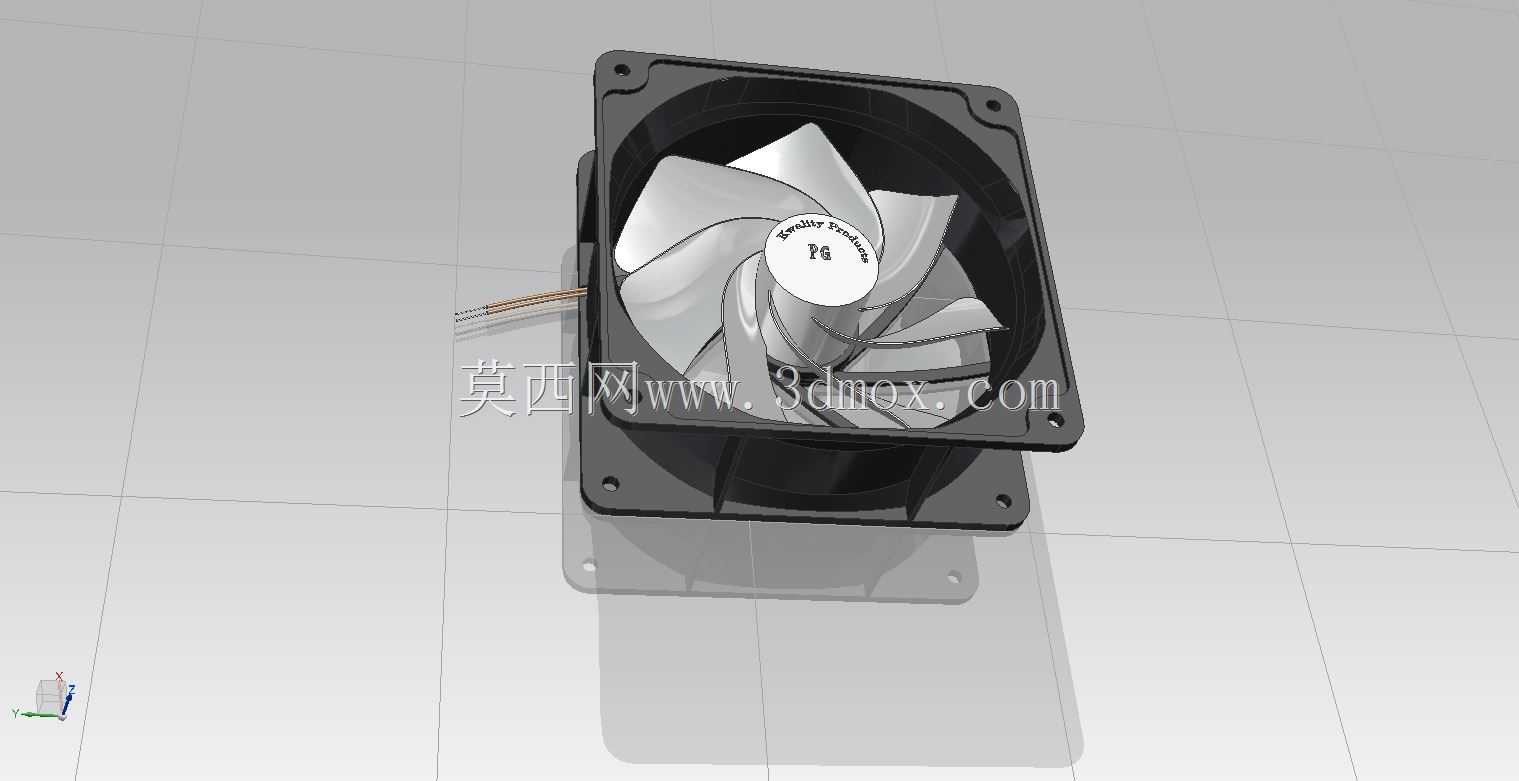

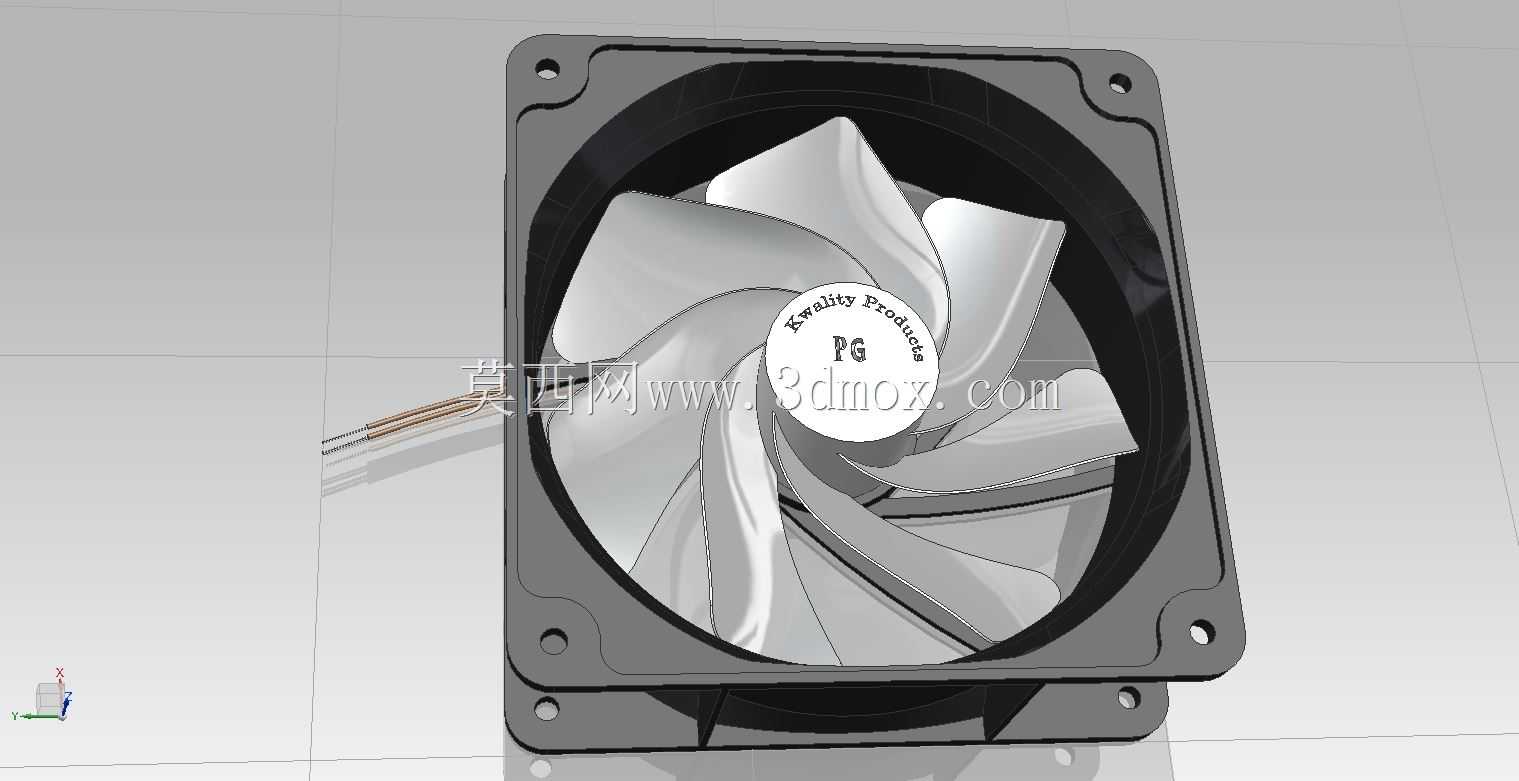

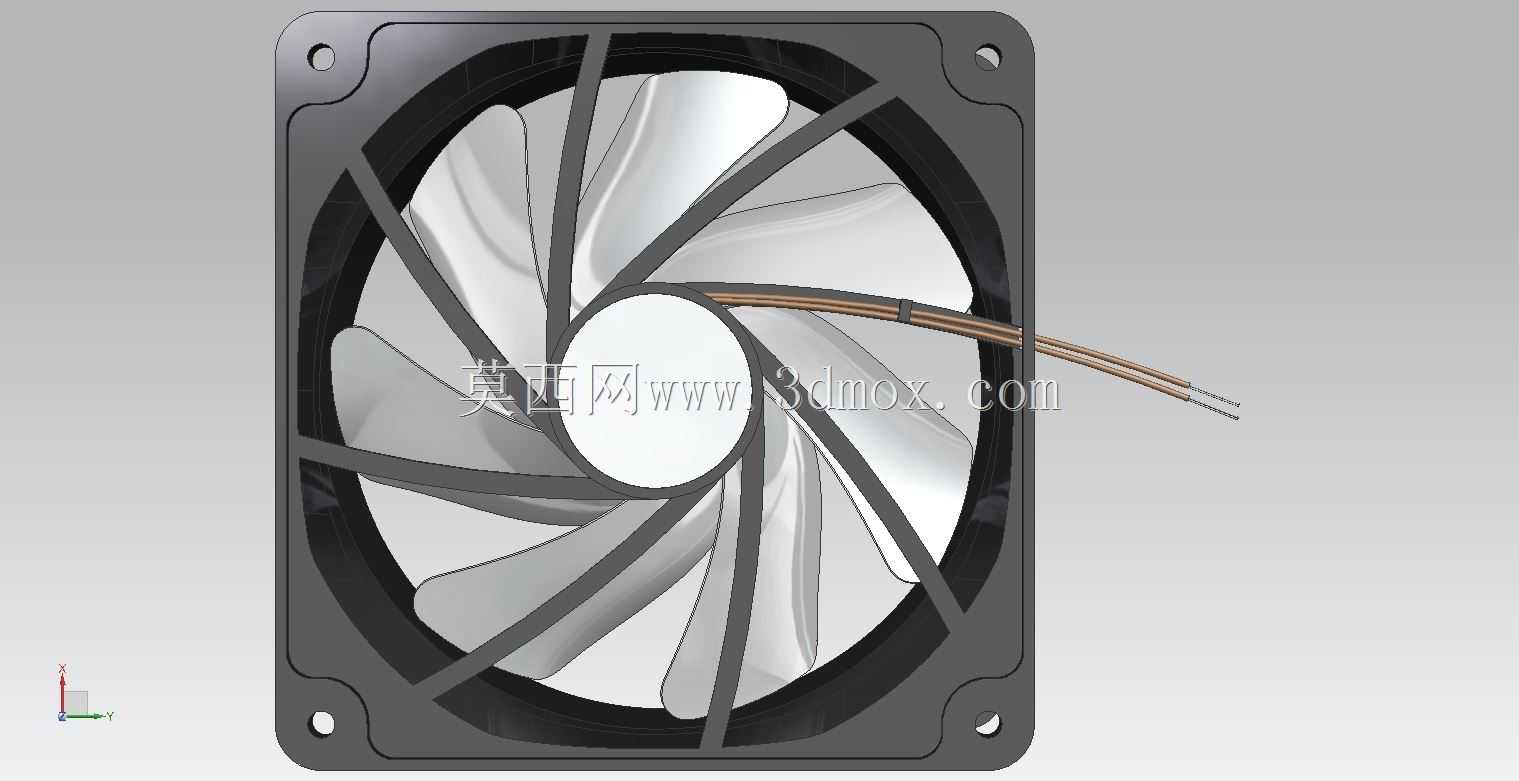

日常做PC硬件散热结构选型时，这类CPU排气扇是接触频率极高的部件，它的核心作用是带走CPU工作时产生的积热，避免处理器因温度过高触发降频、过热保护甚至硬件损坏，不管是台式机DIY装机、工控机内置散热模组、小型服务器的局部散热单元，都能见到同结构轴流扇的应用。从结构设计来看，这款扇采用标准方形外框设计，外框四个角预留了沉头安装孔，安装时可以直接配合减震胶钉或者自攻螺丝固定在CPU散热鳍片的扣具架上，安装边界完全适配常规台式机CPU散热位的通用尺寸，不需要额外做结构改孔就能兼容多数塔式、下压式风冷散热的扇位安装需求。扇叶采用七叶大倾角曲面设计，这种叶型是经过流场仿真优化的，相比常规五叶结构，相同转速下能输出更大的静压，气流可以更顺畅地穿透密集的散热鳍片缝隙，不会因为鳍片风阻过大导致风量骤降，同时曲面叶型能有效切割气流，降低扇叶旋转时的涡流噪音，日常办公负载下的运行噪音可以控制在人耳舒适的区间内。扇框的边角做了圆弧过渡处理，既可以避免安装时划伤操作人员的手部，也能减少框体边角处的气流紊流，提升气流的导向性，让气流集中向鳍片方向输送，减少无效的气流旁漏。扇体出线端采用三线或者四线的出线设计，预留的线材长度足够适配主板上的CPU风扇插针位置，不需要额外延长线材就能完成接线，其中四线版本还支持PWM调速功能，可以根据CPU的实时温度动态调整扇叶转速，在散热性能和运行噪音之间取得平衡。做三维建模的时候，这类扇的结构需要重点关注几个公差配合点：首先是四个安装孔的孔位间距，必须严格匹配通用CPU散热扣具的安装孔距，误差控制在0.1mm以内，避免出现安装孔位错位无法装配的问题；其次是扇叶和扇框内壁的间隙，间隙过大会导致气流回流降低散热效率，间隙过小则容易因为扇叶动平衡偏差出现擦框异响，一般这个间隙控制在1-1.5mm是比较合理的区间；另外扇框的厚度也要匹配常规散热鳍片的固定位尺寸，过厚会占用过多机箱内部空间，过薄则会导致扇体结构强度不足，高速运行时容易产生共振。实际应用中，这类排气扇不仅可以用在CPU散热位，也可以通过简单的安装转接，用作机箱的进出风风扇、显卡辅助散热风扇、甚至小型工控设备的内部通风扇，适配场景非常广泛，结构成熟度高，故障率低，是电子设备主动散热领域应用最普遍的结构形式之一。
