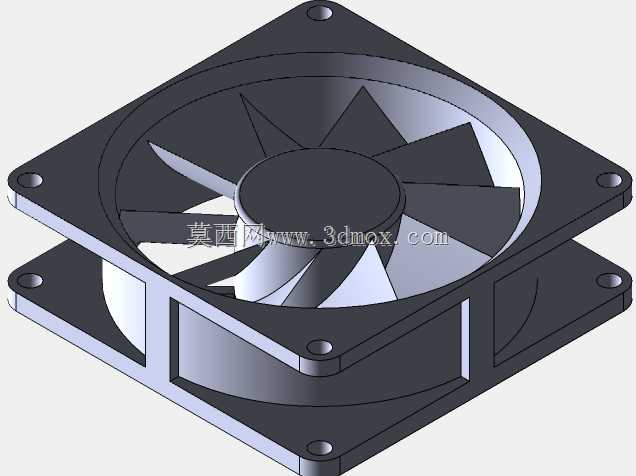

标准80mm规格PC处理器散热冷却风扇

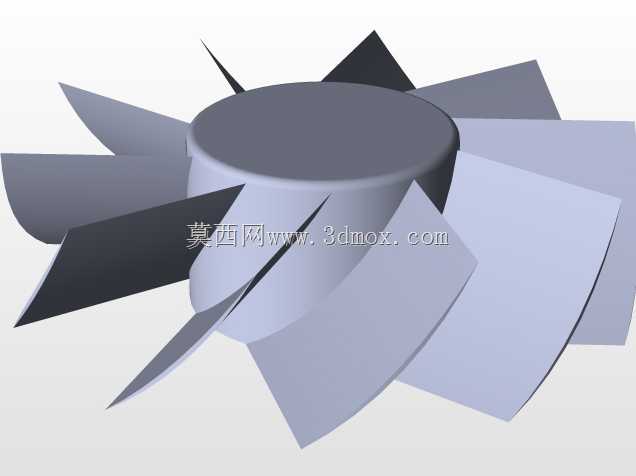

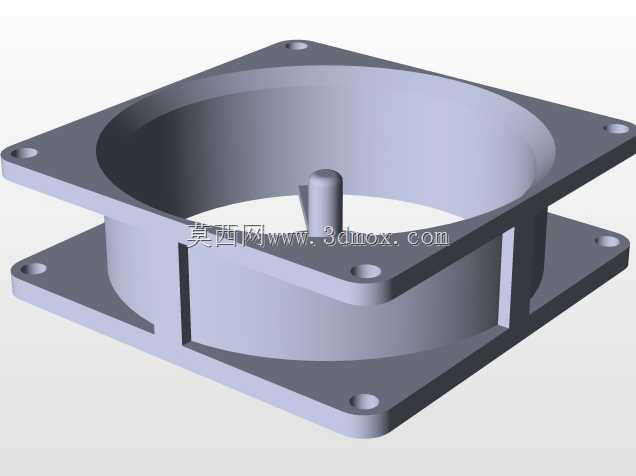

在桌面级PC硬件散热、小型工控机箱通风、紧凑型嵌入式设备散热的场景里，80mm规格的轴流冷却风扇是应用覆盖极广的通用风冷部件，这类部件的设计成熟度直接决定了小空间内的热交换效率，也影响着整套设备长时间运行的稳定性。做这类风扇的三维结构设计时，首先要卡死的是安装边界尺寸，80mm的外框边长是行业通用的安装孔位基准，四个角的安装沉孔位置完全适配标准机箱预留的风扇位，不需要额外做转接支架就能直接固定，厚度方向的尺寸也控制在常规25mm的通用区间，不会和机箱内的内存马甲、CPU供电散热片、显卡背板产生安装干涉，这一点在紧凑型MATX、ITX机箱的硬件布局里尤为重要，很多小机箱的内部空间冗余极小，风扇厚度超出1mm都可能导致侧盖无法闭合。从功能特性来看，这类轴流风扇的核心作用是通过扇叶的定向旋转，带动空气形成定向流动，把处理器散热器鳍片上蓄积的热量快速带出机箱内部，避免核心区域出现热堆积。扇叶的曲面造型是设计里的核心环节，每一片扇叶的倾角、前缘后掠角度、叶根到叶尖的弧度变化，都要经过流道仿真反复调整，既要保证足够的风量风压，能吹透密集的散热鳍片间隙，也要控制旋转过程中的气流紊流，降低运行时的风噪，毕竟桌面级使用场景对噪音的敏感度远高于工业敞开环境的散热设备。外框的结构设计也不是简单的方形围边，框体的加强筋布局要兼顾结构强度和流道顺滑度，四个角的固定位做了加厚处理，避免螺丝锁附时出现框体开裂，扇框内侧的导流圈能减少叶尖位置的气流回流，提升风扇的实际送风效率。中心的轮毂部分既要容纳轴承、转子的安装空间，也要做圆滑的导风造型，避免中心区域出现气流死区，轮毂表面的弧度能引导气流顺着扇叶方向平滑流出，减少不必要的风阻损耗。在实际选型应用里，这类80mm风扇除了用在CPU塔式散热器、下压式散热器上，也常被用在机箱后置排风位、硬盘笼散热位、小型交换机通风位、工控机侧壁通风位，只要是安装孔位匹配、需要小空间定向通风的场景，都能适配，它的安装兼容性是经过多年行业应用验证的，不需要针对安装结构做额外的定制修改，能大幅缩短硬件组装、设备散热改造的周期。做三维建模的时候，要特别注意安装孔的沉头深度、扇叶和外框的间隙尺寸，间隙太小容易在生产装配后出现扇叶擦框的问题，间隙太大又会导致气流漏损，降低散热效率，这些细节尺寸的把控，直接影响最终成品的装配良率和实际使用表现。
