多通道工业接插件结构设计方案

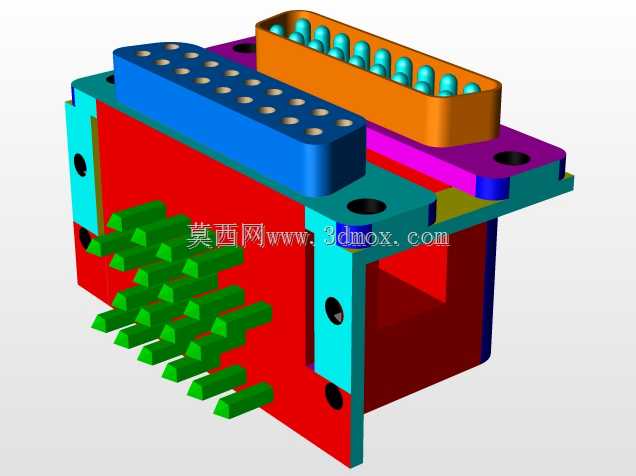

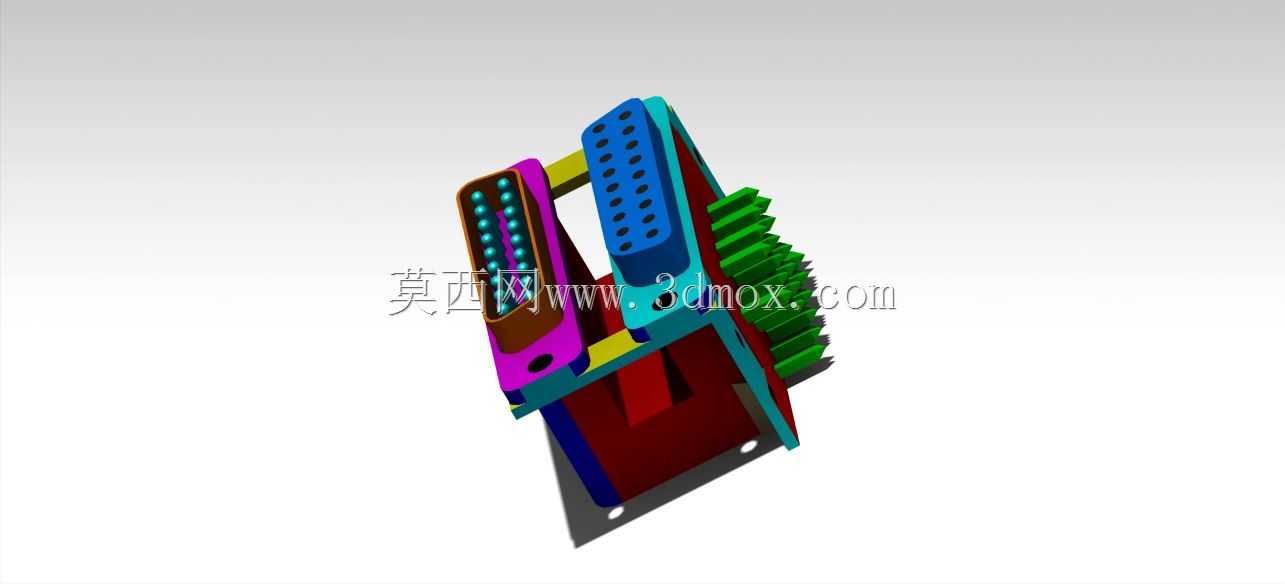

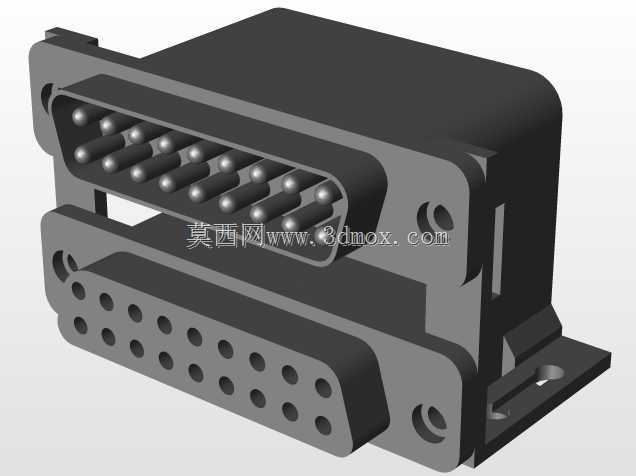

这套多通道接插结构主要面向工业控制柜内部布线、测试台架信号转接、自动化设备模组间的电气互联场景，在设备分模块组装、后期维护拆换的流程中，能实现多路线缆的快速对接与分离，避免单根接线的错接、虚接问题，大幅缩减现场接线与排查的工时。从结构设计逻辑来看，整体采用分层排布的插芯布局，不同颜色的绝缘基座对应不同功能的针脚组，比如强电供电回路、弱电信号回路、接地回路分别做了物理分隔，从结构层面规避不同电压等级线路间的信号干扰与爬电风险，插芯表面的针孔采用等间距阵列排布，每个针位周边预留了足够的绝缘壁厚，满足常规工业环境下的耐压要求。导向结构设置在基座两侧，采用不对称的凸台与凹槽配合，安装时只有对位准确才能完全插合，从根源上杜绝反插、错插导致的针脚弯折、线路短路问题。基座外侧的弹性卡扣结构，插合到位后会自动卡入对接端的卡槽，设备运行过程中受振动、拉扯外力时不会出现松脱断电的情况，拆卸时只需按压卡扣解锁部位即可顺利分离，无需额外工具操作。安装端采用带固定孔的金属支架结构，支架与绝缘基座之间做了定位卡槽配合，组装时可以快速将接插主体固定在设备面板、安装板的预设开孔位置，固定孔的孔位间距适配常规工业安装的标准尺寸，不需要额外定制安装转接件。外露的插合端面做了轻微的倒角导向，即使对接时存在小范围的位置偏差，也能顺着倒角滑入对位槽，降低现场安装的对位难度。不同颜色的绝缘部件除了功能区分作用，也采用了不同耐温等级的绝缘材质，靠近供电回路的基座选用耐温更高的材料，适配大电流通断时的局部温升，信号回路的基座侧重绝缘阻抗性能，保障微弱信号传输的稳定性。整体结构的安装边界预留了足够的手部操作空间，在密集布线的柜体内，不需要拆除周边其他线缆即可完成插拔操作，插合后的整体外形不会超出周边元器件的安全间距，避免与相邻部件产生干涉。
