CaseMaker定制机箱后置IO挡板结构件

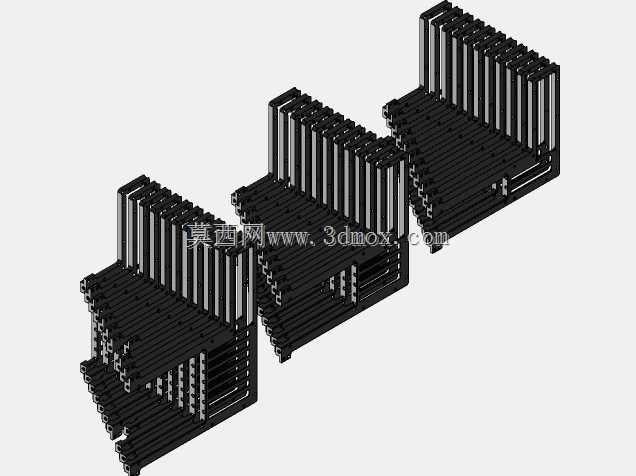

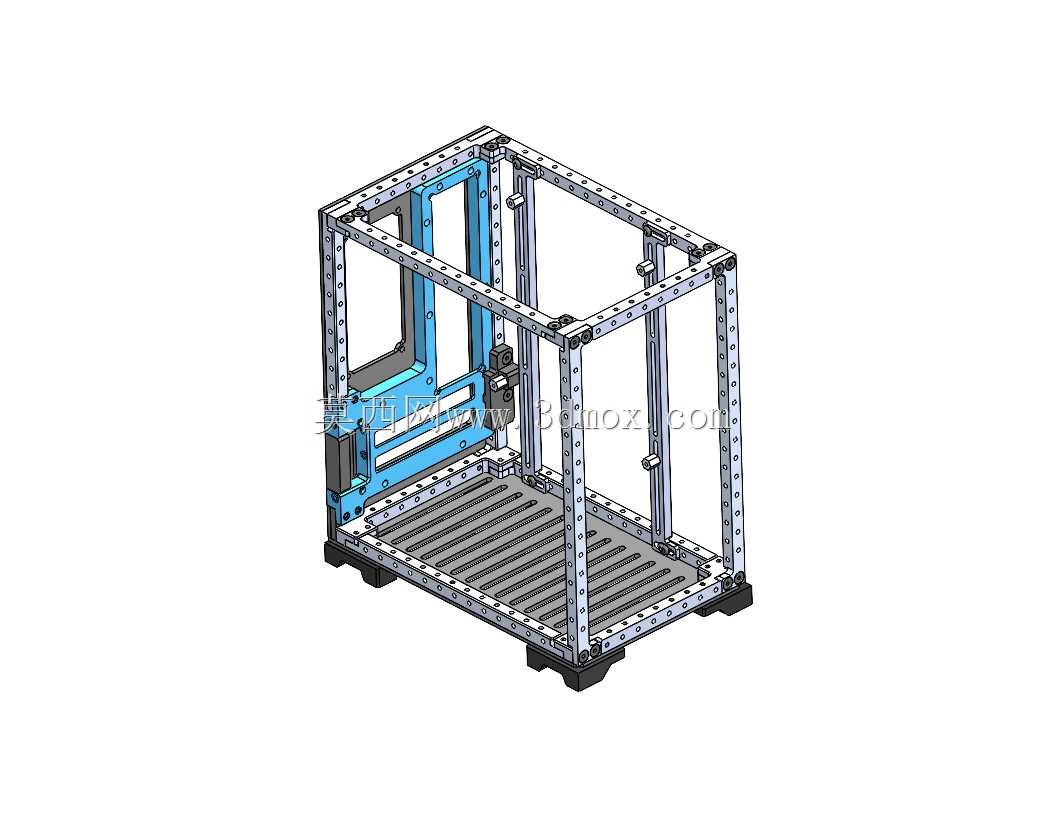

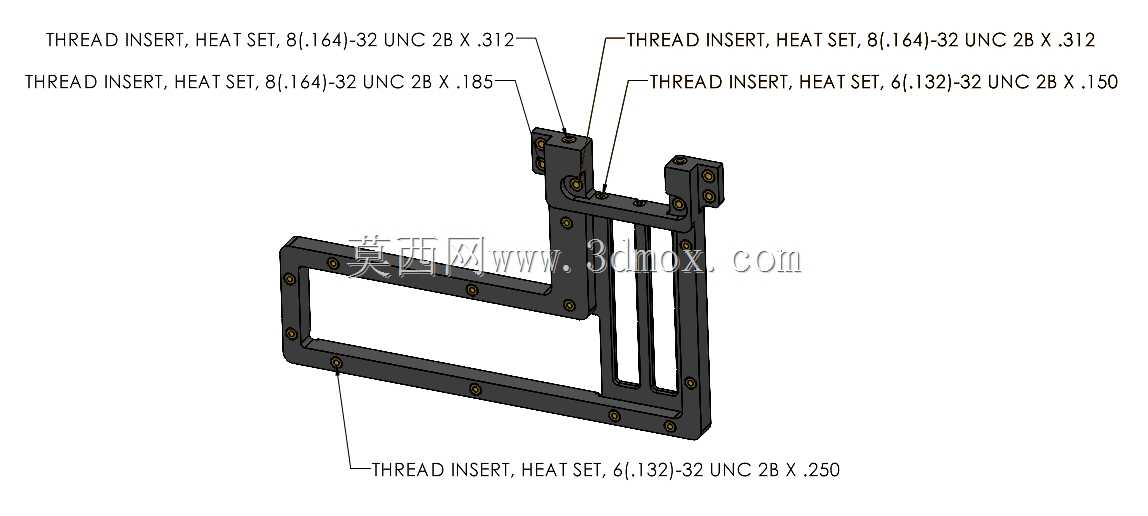

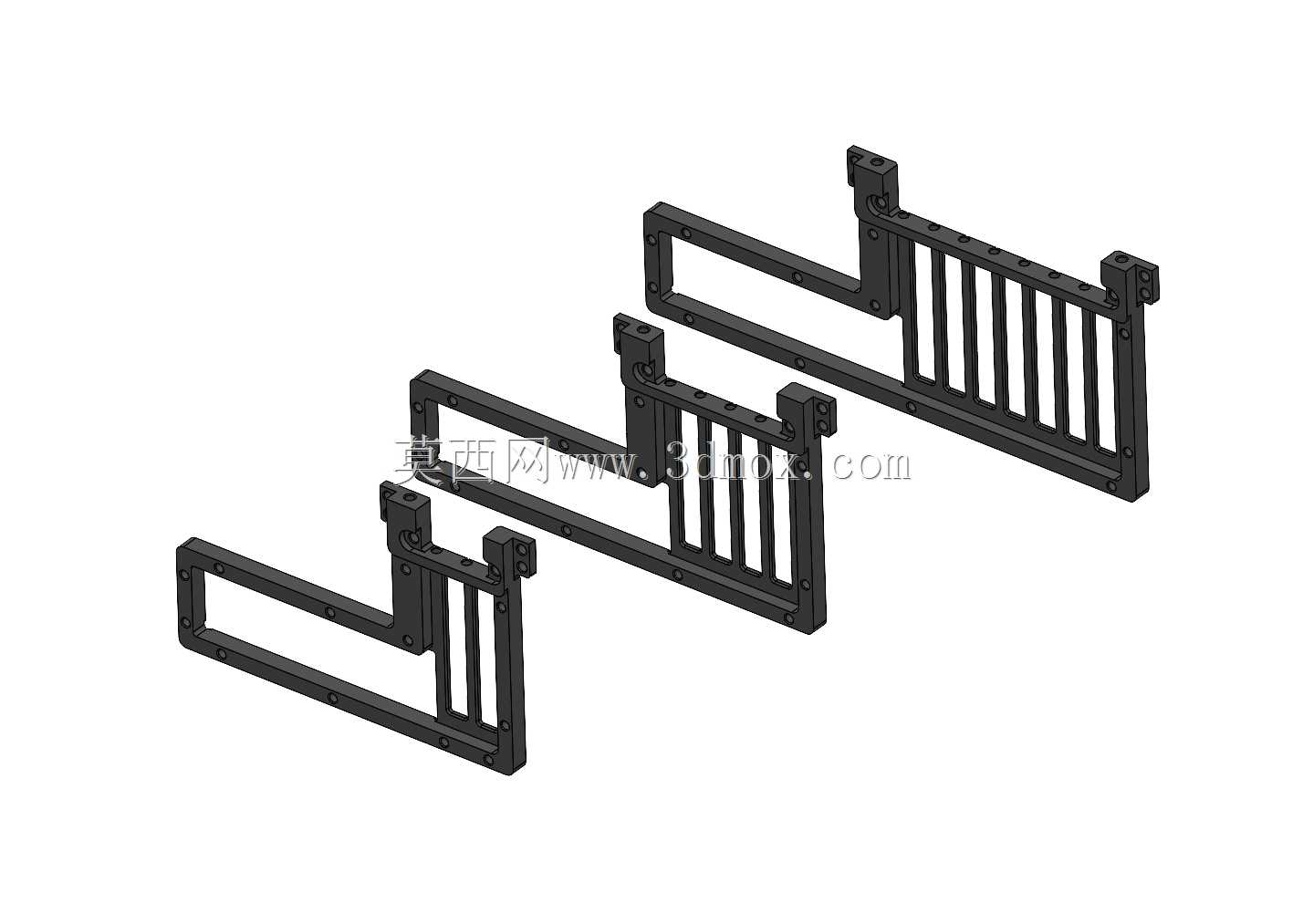

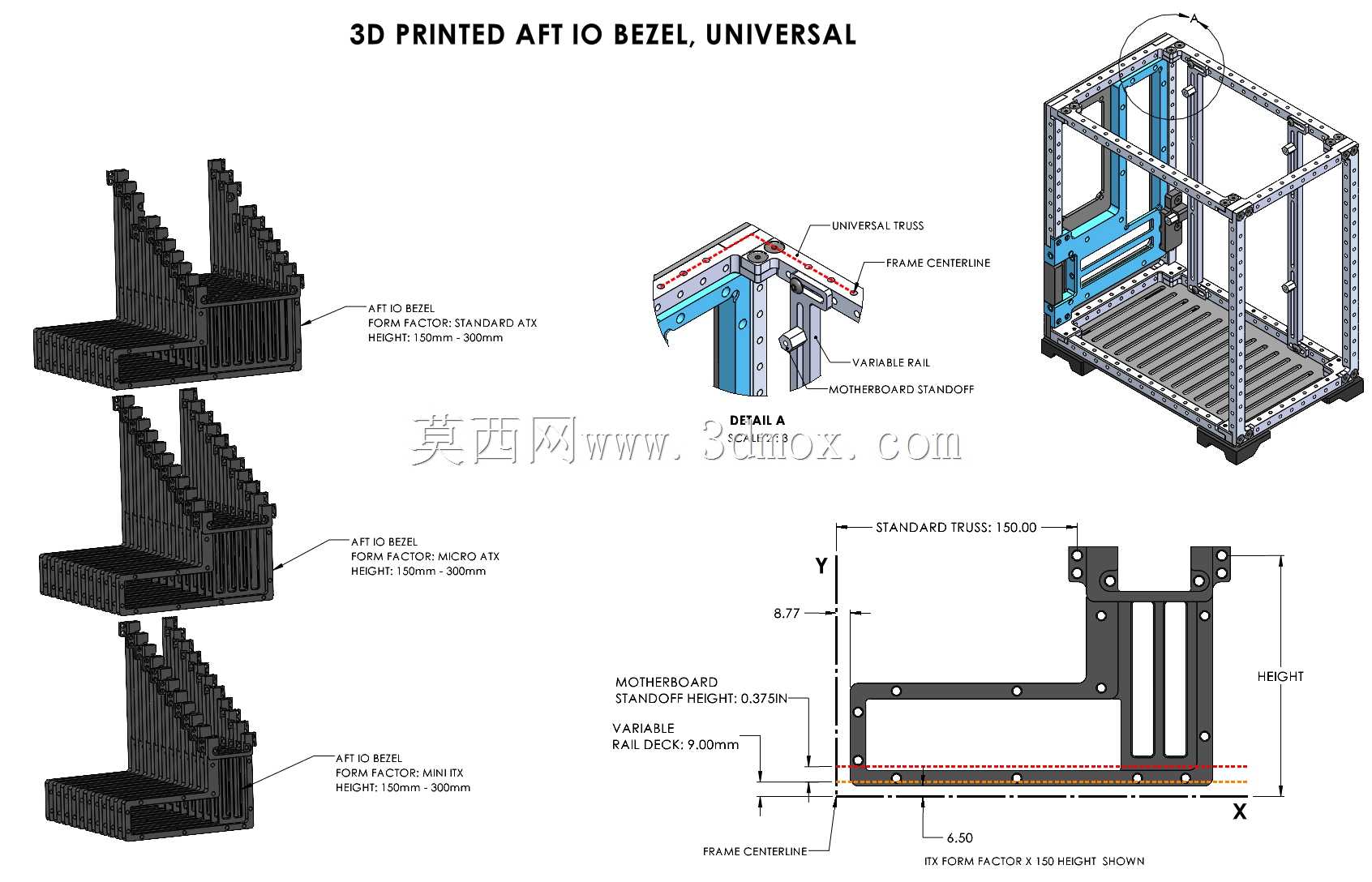

在DIY定制机箱、小型工业控制主机的装机场景里，后置IO挡板是衔接机箱内部主板接口与外部设备连接的关键衔接部件，常规市售机箱的IO挡板多为对应固定主板型号的冲压件，无法适配自定义布局的主板安装位，尤其是CaseMaker这类模块化设计平台的装机方案中，通用后IO挡板的设计直接决定了装机后的接口对位精度、结构防护效果与外观整洁度。这款IO挡板采用阶梯式分层框架结构，不同长度的挡板单元可适配不同纵深的机箱后置安装位，框架边缘预留的安装孔位对应标准螺纹嵌件的安装尺寸，可直接配合6-32规格的长螺纹嵌入件完成与机箱框架的固定，无需额外焊接或粘接固定，安装后可承受常规插拔外设接口时的侧向推力，不会出现挡板移位、接口对位偏移的问题。从设计思路来看，这款挡板摒弃了传统一体式冲压挡板的固定结构，采用模块化分体框架搭配栅格防护的设计，栅格结构既可以保证机箱内部的通风散热气流可以从后置接口区域顺利导出，避免接口区域积热影响外接设备的连接稳定性，同时栅格的加强筋结构可以提升挡板整体的结构强度，薄型框架的设计不会占用机箱后置区域的多余空间，安装边界完全贴合标准ATX、MATX主板后置IO区域的通用尺寸范围，不同长度的挡板单元可根据主板IO接口的实际纵向布局调整安装位置，不管是常规布局的消费级主板，还是自定义接口布局的工业控制板卡，都可以通过组合不同的挡板单元完成接口区域的遮挡防护。挡板的安装面做了平齐处理，与机箱后置面板贴合后无明显缝隙，可阻挡灰尘、飞虫从接口缝隙进入机箱内部，同时框架边缘做了圆角过渡处理，装机时不会划伤手部或者外设线材的绝缘层。在实际使用中，这类通用IO挡板解决了定制机箱装机时无对应适配挡板的痛点，不需要针对每一款主板单独开模制作挡板，通过模块化组合即可覆盖绝大多数主板的后置IO布局需求，栅格结构相比传统封闭式挡板也更利于小机箱的内部散热，尤其是采用下压式散热的小型主机，后置区域的气流可以顺着栅格顺利排出，不会在IO区域形成涡流积热。挡板的安装孔位采用沉孔设计，固定螺丝安装后表面平齐，不会突出挡板表面影响外观，也不会干涉外设插头的插接操作，不同单元的挡板之间可通过侧边的定位凸台完成拼接对齐，拼接后整体平整度误差控制在很小的范围内，不会出现高低差影响装机后的整体观感。
