树莓派相机镜头拆卸调整专用工具

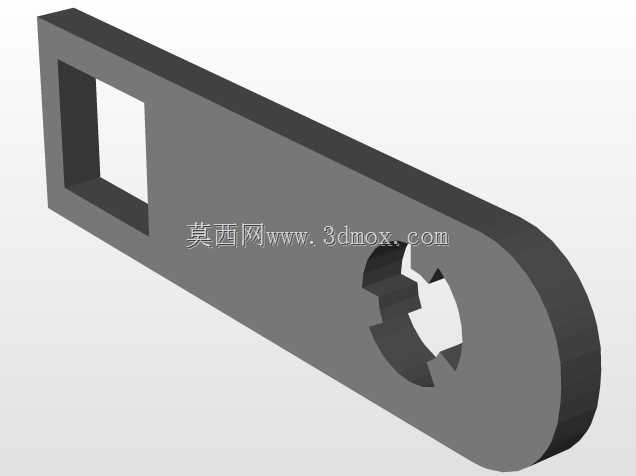

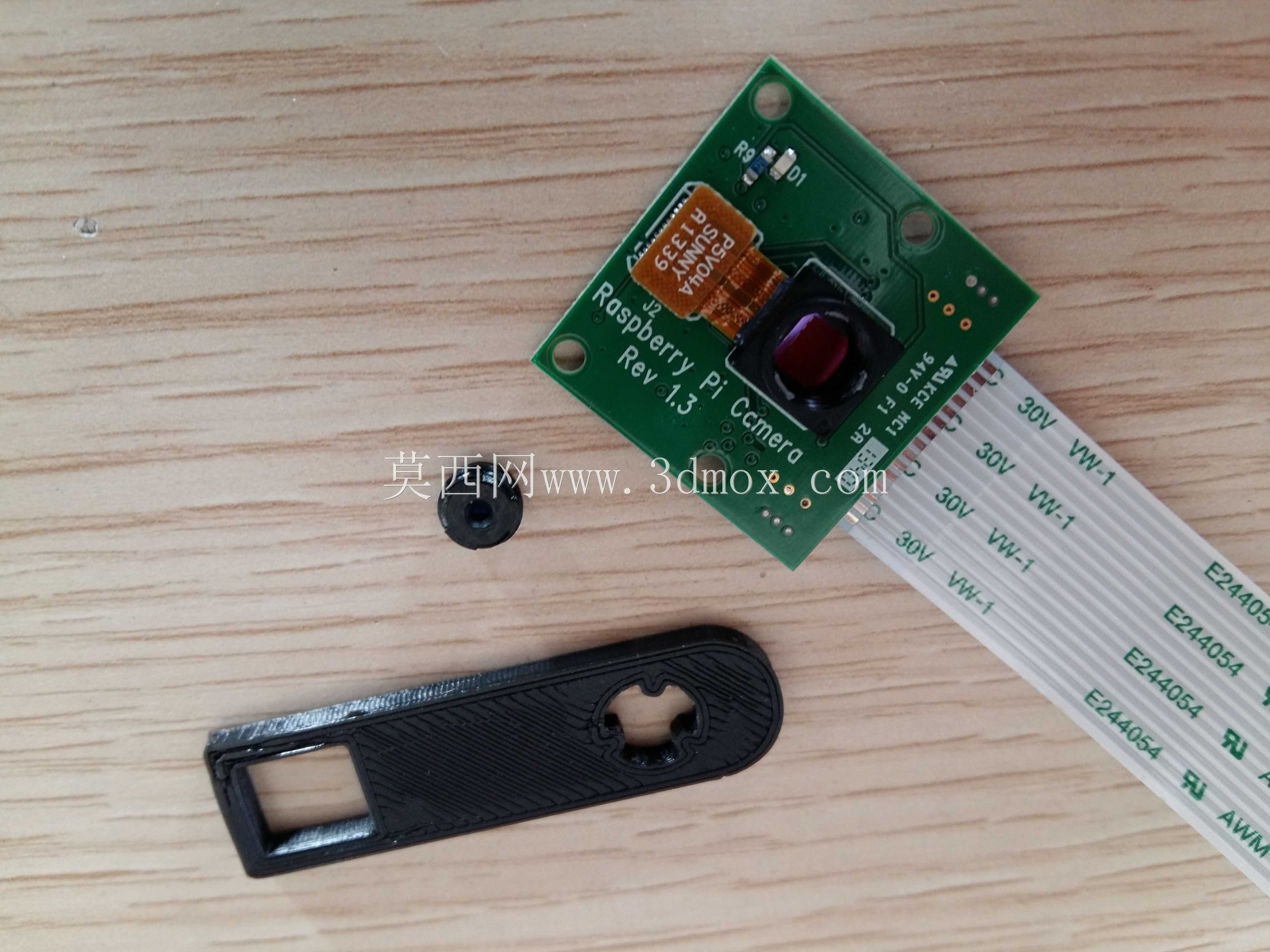

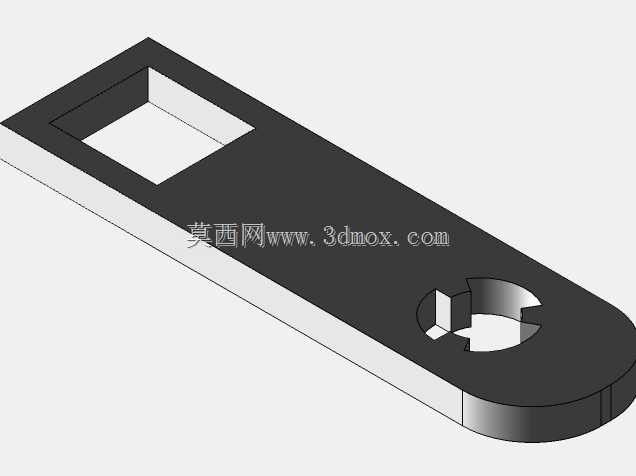

在嵌入式视觉开发场景中，树莓派相机模组的镜头拆装一直是容易被忽略但影响成像质量的细节环节，不少开发者在调整镜头焦距、更换红外滤镜或者拆除原装镜头时，因为没有适配的施力工具，要么用尖嘴钳硬夹导致镜头边缘崩裂，要么用手拧受力不均造成模组PCB板变形，甚至扯断连接的FPC排线，直接造成硬件报废。这款专用工具就是针对树莓派Rev1.3及以上版本带三个凹口的相机镜头设计的，完全匹配镜头外圈的三个卡位凹槽，施力时能让三个受力点均匀受力，不会出现单侧受力过大导致的镜头螺纹滑牙、镜筒变形问题。从结构设计上看，工具整体采用长条扁平式造型，一端是镂空的挂孔，方便日常收纳时挂在工具架的挂钩上，避免和其他零散小配件混放丢失；另一端是和镜头凹口完全契合的卡合结构，卡合端的轮廓做了0.2mm的公差预留，考虑到不同3D打印设备的成型精度差异，打印完成后如果边缘有溢料或者尺寸偏差，只需要用细砂纸轻微打磨边缘就能顺畅卡入镜头卡位，不需要做复杂的二次加工。工具的握持区域做了细微的防滑纹理处理，表面是哑光的磨砂质感，手上有少量汗渍的时候也能稳定握持，拧动镜头时不需要施加过大的握力就能传递足够的扭矩，不会出现打滑脱手的情况。在安装边界上，工具的卡合深度刚好覆盖镜头外圈的卡位区域，不会触碰到镜头表面的光学镜片，也不会顶到模组PCB板上的周边电子元件，操作时不需要额外垫高或者避让板上的电容、排线接口，直接对准卡位卡入就能转动。实际使用时，不管是需要拧松原装镜头调整焦距后重新锁紧，还是需要完全拆除镜头更换其他规格的成像组件，这款工具都能稳定施力，避免因为操作不当造成的硬件损伤，尤其适合批量做树莓派视觉项目集成的开发者、嵌入式硬件调试人员使用，相比用通用镊子、尖嘴钳等工具操作，能大幅降低镜头和模组的损坏概率，也能提升镜头拆装调整的效率，不会因为工具打滑反复调整卡位浪费调试时间。工具的整体厚度控制在3mm左右，强度足够承受镜头拆装时的扭矩，不会因为用力拧动出现断裂变形的情况，日常放在开发工具包内也不会占用过多空间。
