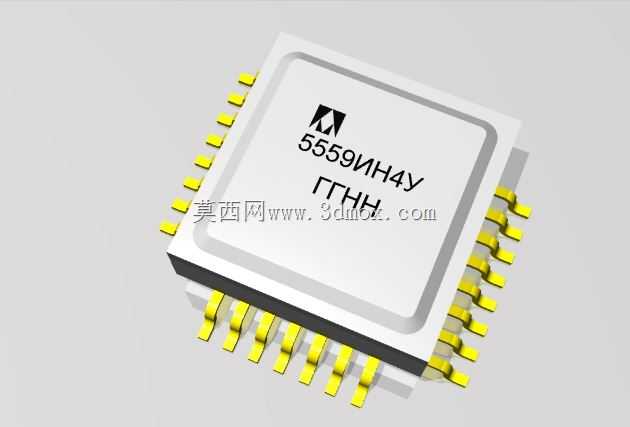

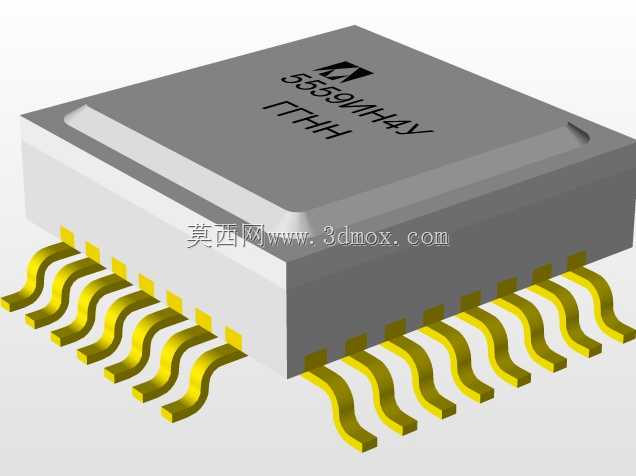

微模式5559ИН4贴片集成芯片外观结构

这款贴片式集成芯片采用四方扁平无引脚封装结构，整体呈正方形陶瓷基座搭配金属封盖的设计，引脚从封装四个侧面引出，呈鸥翼型向外伸展后向下弯折，能够直接贴合在PCB焊盘表面完成焊接，无需在电路板上开设通孔，适配高密度表面贴装的生产工艺。在工业控制板卡、通讯终端设备、消费类电子主板的电路设计中，这类多引脚贴片芯片常承担信号处理、逻辑运算、接口转换的核心功能，相比传统直插封装元件，其占用的板面面积更小，寄生参数更低，高频工作状态下的信号稳定性更优。从结构设计层面来看，该芯片的陶瓷基座具备良好的导热性能与绝缘特性，能够将芯片工作时产生的热量快速传导至PCB板面的散热铜箔上，金属封盖则可以屏蔽外界电磁干扰，避免内部晶圆受到外部电场、磁场的影响，同时也能隔绝空气中的水汽、粉尘，提升元件在复杂工况下的使用寿命。引脚采用镀金工艺处理，既可以降低引脚与焊盘之间的接触电阻，也能提升焊接时的润湿性，减少虚焊、脱焊的不良率，每一侧的引脚间距保持统一公差范围，适配常规SMT贴片机的吸嘴拾取与视觉定位要求，能够直接接入自动化贴片生产线完成批量装配。在进行PCB布局设计时，需要注意该芯片的安装边界，封装本体的投影区域需要预留足够的避让空间，引脚对应的焊盘尺寸需要匹配引脚宽度与弯折高度，焊盘外侧需要预留一定长度的拖锡位，方便回流焊过程中焊锡的浸润与爬升，同时芯片下方可以根据散热需求设计裸露的散热焊盘，通过过孔连接至内层接地铜层，进一步提升散热效率。在三维建模过程中，需要精准还原每一个引脚的弯折角度、厚度与间距，金属封盖表面的标识字符位置、字体大小也需要与实物保持一致，陶瓷基座的倒角、封盖与基座的配合台阶都需要按照实际尺寸绘制，确保模型导入PCB设计软件后能够完成精准的干涉检查，避免在实际装配过程中出现元件与周边结构件、其他元件发生碰撞的问题。这类多引脚贴片芯片的封装建模，重点在于引脚形态的还原，因为鸥翼型引脚的弯折弧度直接影响焊盘的匹配度，如果建模时引脚的高度、弯折角度出现偏差，就会导致生成的钢网开孔位置错误，进而影响生产焊接的良率，同时封盖的高度尺寸也需要精准控制，避免在产品组装时与上方的屏蔽罩、结构外壳发生空间冲突。
