壁装红外智能球型监控摄像设备结构

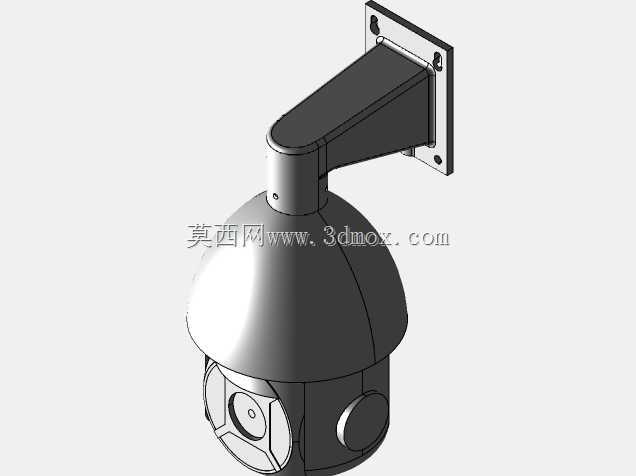

这款壁装球型监控设备的三维结构，完整还原了室外安防场景下高速球机的装配逻辑与安装边界，可直接用于安防系统布防模拟、支架受力校核、配套护罩衍生设计等工程场景。从实际落地场景来看，这类设备常部署在园区周界、厂区主干道、商业综合体室外连廊、地下车库出入口等需要大范围巡航监控的区域，相比固定枪机，它能通过水平360度旋转、垂直90度俯仰调整实现无死角视场覆盖，搭配两侧阵列式红外补光灯组，可在零照度环境下完成百米范围内的清晰成像，满足夜间安防巡检的核心需求。

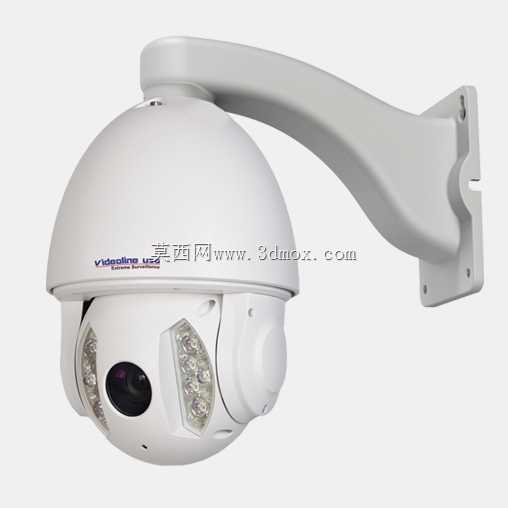

设计层面上，整体结构采用上半球密封护罩加下半球摄像仓的分体式布局，上半球为高强度ABS一体成型结构，边缘做了嵌套式防水胶圈槽，装配后可达到IP66级防护标准，能抵御暴雨、扬尘、高低温交变等室外恶劣工况的侵蚀；下半球的透明罩采用光学级PC材质，表面做了硬化防眩光处理，避免红外补光时出现光晕反射影响成像质量。两侧的红外灯板采用倾斜角度安装，补光角度与镜头变焦范围做了匹配调校，不会出现近景过曝、远景补光不足的问题。配套的壁装支架采用压铸铝合金材质，根部设计了四个沉头安装孔，可直接固定在混凝土墙面、钢结构立柱等安装基体上，支架与球机连接端做了万向调节预留结构，安装时可先调整支架俯仰角度再锁紧固定，降低现场施工的对位难度。

从安装边界尺寸来看，球机主体直径约180mm，整体高度含支架约280mm，支架伸出墙面的水平长度约220mm，安装时需要预留至少300mm的横向操作空间，方便后期维护时打开护罩检修内部机芯、接线端子。内部走线全部通过支架中空腔体内完成，电源线、网线、控制线都从支架根部的穿线孔引入墙体，避免线缆外露被外力破坏，也能提升整体外观的整洁度。摄像仓内部预留了机芯安装位、变焦电机安装槽、散热风道间隙，可适配不同焦距的一体化变焦机芯，满足不同监控距离的选型需求。整个结构的装配间隙控制在0.2mm以内，护罩合模处做了错位止口设计，既可以提升密封性能，也能避免长期户外使用后护罩变形导致的开合困难。
