SMK封装DO-214AA贴片二极管结构模型

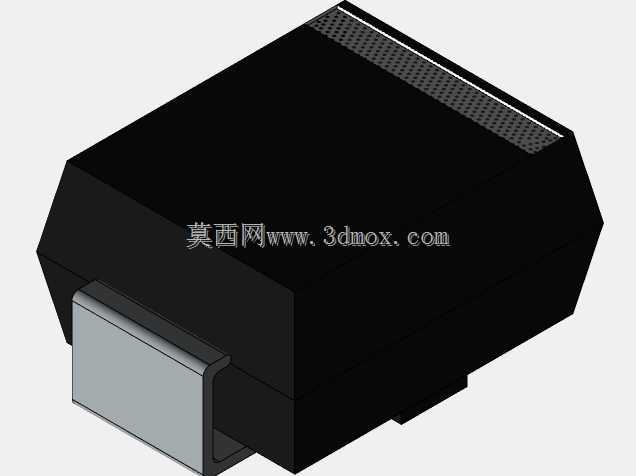

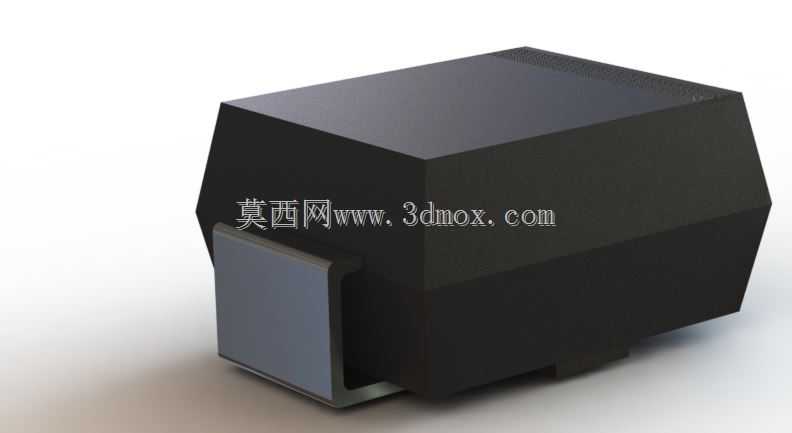

在消费电子、工业控制板卡、电源模块的PCB布局设计环节，SMK封装的DO-214AA二极管是极为常见的表面贴装半导体器件，这类器件多用于电路的整流、续流、瞬态电压抑制场景，在开关电源输出端、电机驱动回路、信号接口防护电路中都有大量应用。做PCB结构设计时，很多工程师容易忽略贴片二极管的实际三维占位，只按照 datasheet 上的二维焊盘尺寸预留位置，实际回流焊过程中，器件本体的高度、引脚成型的公差、端电极的实际宽度，都可能和周边的贴片电容、接插件、结构件产生干涉，尤其是在高密度布线的板卡上，器件本体和顶层丝印、相邻元件的安全间距不足，很容易导致焊接偏移、元件立碑甚至后期使用中的短路风险。这个三维模型还原了DO-214AA（SMB）封装二极管的真实外形，本体采用切角方体的塑封结构，两端的弯折成型引脚完全贴合实际量产器件的成型尺寸，引脚的弯折弧度、端电极的镀层区域、本体的脱模斜度都做了还原，没有做过度的简化处理。在设计思路上，建模时优先保证安装边界的准确性：本体的最大宽度、总长度、 seated 高度都按照量产器件的中位公差取值，引脚的共面度控制在0.1mm以内，完全匹配SMT贴片的工艺要求。做结构干涉检查时，可以直接将这个模型导入PCB装配文件，核对器件和周边屏蔽罩、塑胶支架、散热片的间隙，尤其是在电源类产品中，这类二极管往往需要搭配散热焊盘设计，模型的本体底面和焊盘的接触区域也做了准确还原，可以直接用来评估焊盘的开窗尺寸、钢网的厚度设计是否匹配。不同于二维封装只体现焊盘位置，这个三维模型能直观体现器件本体的突出部分，很多新手工程师在设计时，会把焊盘旁边的走线走在器件本体下方，忽略了塑封本体实际的覆盖范围，后期做安规认证时，高压引脚和下方走线的绝缘距离不足，需要反复改板，用这个三维模型做装配检查，就能提前规避这类问题。另外在做整机的热仿真时，这个模型的本体体积、材质属性也可以直接赋予参数，评估二极管在额定电流下的温升，以及周边空气流动对散热的影响，不需要再重新建模简化。对于做电子元器件库的工程师来说，这个模型的尺寸基准完全对齐行业通用的封装规范，引脚的坐标原点设置在器件中心，和EDA软件中的封装原点匹配，导入导出时不会出现坐标偏移，能直接复用在不同的设计项目中，减少重复建模的工作量。
