台式机CPU散热用轴流冷却风扇结构设计

日常做PC整机散热方案匹配时，这类标准尺寸轴流冷却风扇是风冷散热链路里的核心执行部件，不管是塔式CPU散热器的配套风源，还是机箱进出风的风道搭建，都绕不开这类结构件的选型与适配。从实际装机场景来看，这类风扇需要同时兼顾安装兼容性、风噪表现与送风效率，很多新手做结构建模时容易忽略安装边界的细节，最后打样出来出现孔位对不上、和周边内存马甲干涉的问题。

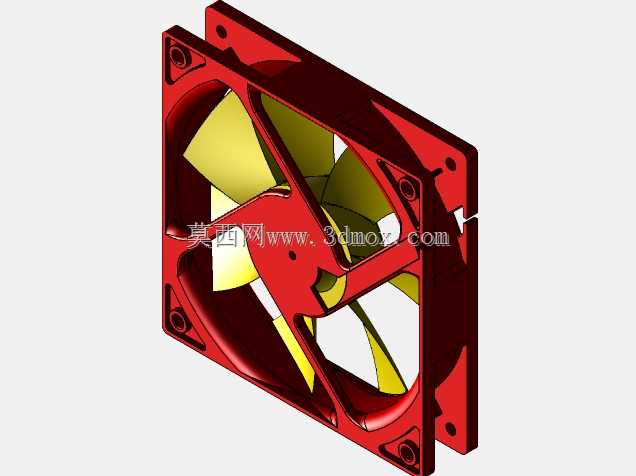

这款风扇采用标准方形外框设计，四个角预留了沉头安装孔位，孔位间距遵循消费级PC散热的通用规范，不管是直接固定在机箱风扇位，还是锁附在CPU散热鳍片组上，都能直接适配常规的自攻螺丝或者减震胶钉，外框边缘做了小尺寸的倒角处理，避免安装时割手，也能减少和安装面之间的硬接触共振。风叶部分采用七叶大倾角曲面设计，和常见的五叶低速扇相比，相同转速下能推动更大的空气流量，叶型的曲率经过反复调整，进风侧做了导弧过渡，能减少气流切入时的湍流损耗，降低高速运转时的风切噪音，轮毂位置做了圆弧收边，避免中心区域出现气流死区，提升整体的送风均匀性。

设计这类风扇结构时，首先要卡准安装边界尺寸，外框的长宽、厚度都要符合行业通用规格，不能随意改动孔位坐标，否则会直接丧失通用性；其次要考虑风叶和外框之间的间隙，间隙太小容易出现运转擦碰，间隙太大又会产生回流漏风，降低送风效率，一般控制在零点几毫米的区间，兼顾装配公差与性能表现。另外，外框的加强筋布局也有讲究，除了四角的安装柱，侧边的筋条既要保证结构强度，避免安装时螺丝锁附力过大导致框体变形，又不能阻挡进风出风的流道，筋条的朝向要顺着气流方向布置，减少不必要的风阻。

从实际使用场景来说，这类风扇不仅可以用在CPU散热上，也能适配显卡风冷改装、机箱硬盘位散热、小型ITX机箱的排风布局，只要安装孔位匹配，就能通过调整转速区间适配不同的散热需求。建模过程中要注意安装孔的沉头深度，要匹配常用螺丝的头部尺寸，避免螺丝锁入后突出框体表面，导致安装不平产生震动；风叶的根部要做圆角过渡，避免长期运转出现应力集中导致叶根断裂，毕竟风扇长期处于转动状态，结构疲劳是必须考虑的设计点。很多人做这类模型时只做外观曲面，忽略了内部的走线槽、轴承位的安装空间，实际上完整的结构还要预留电机、轴承的装配位置，保证风叶转动时的同轴度，减少运转抖动。
