金士顿DTSE9金属U盘外观结构三维建模

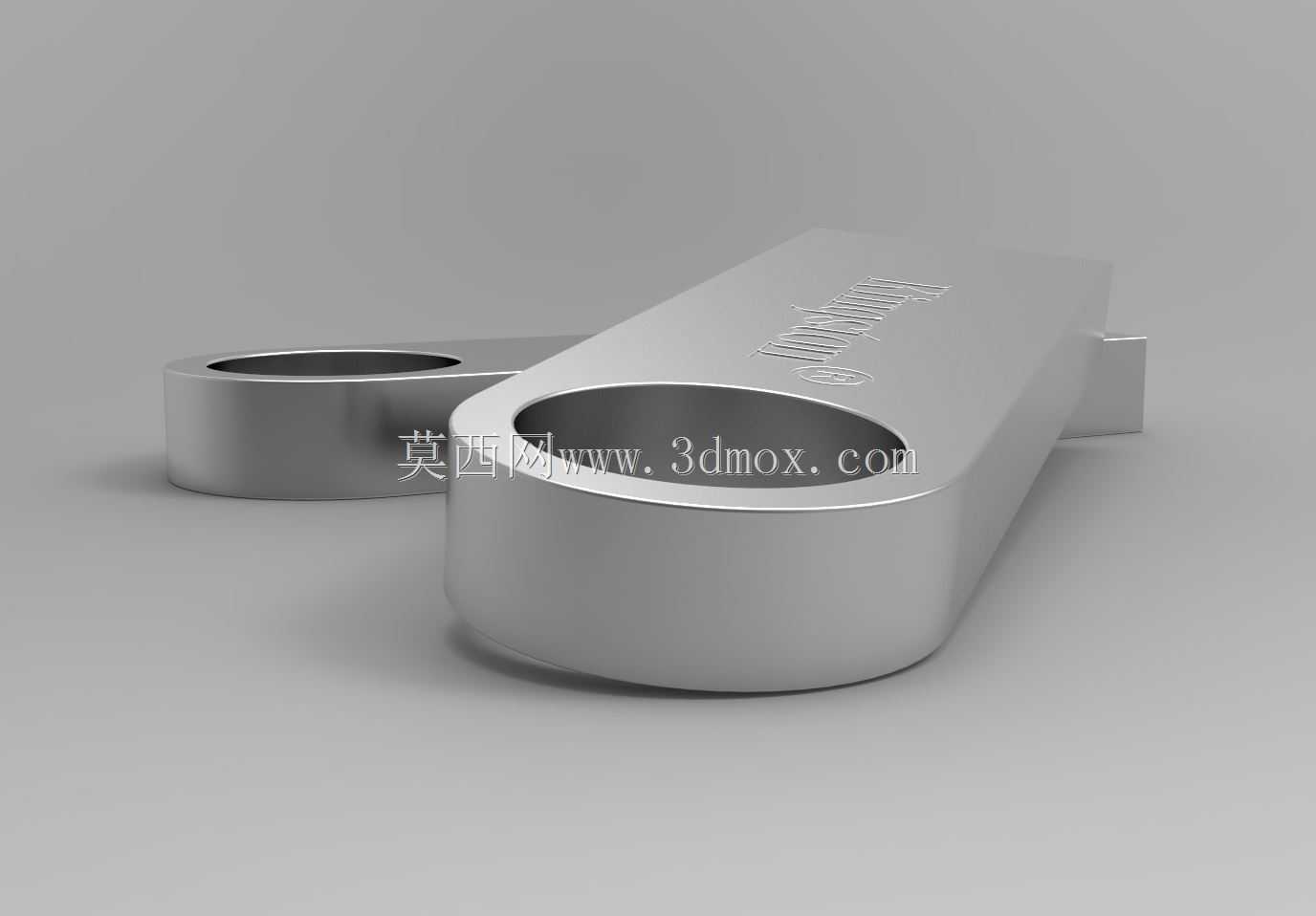

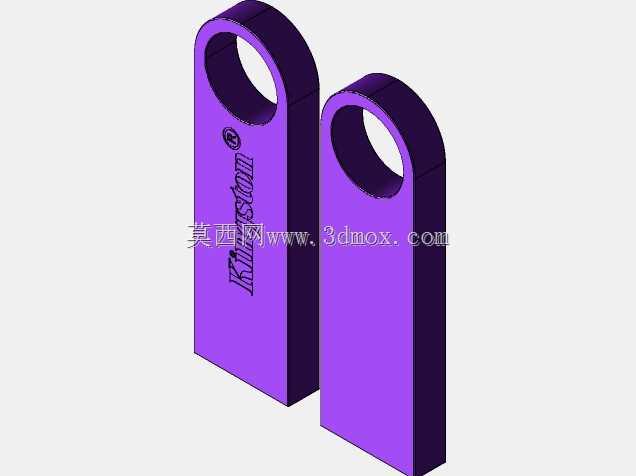

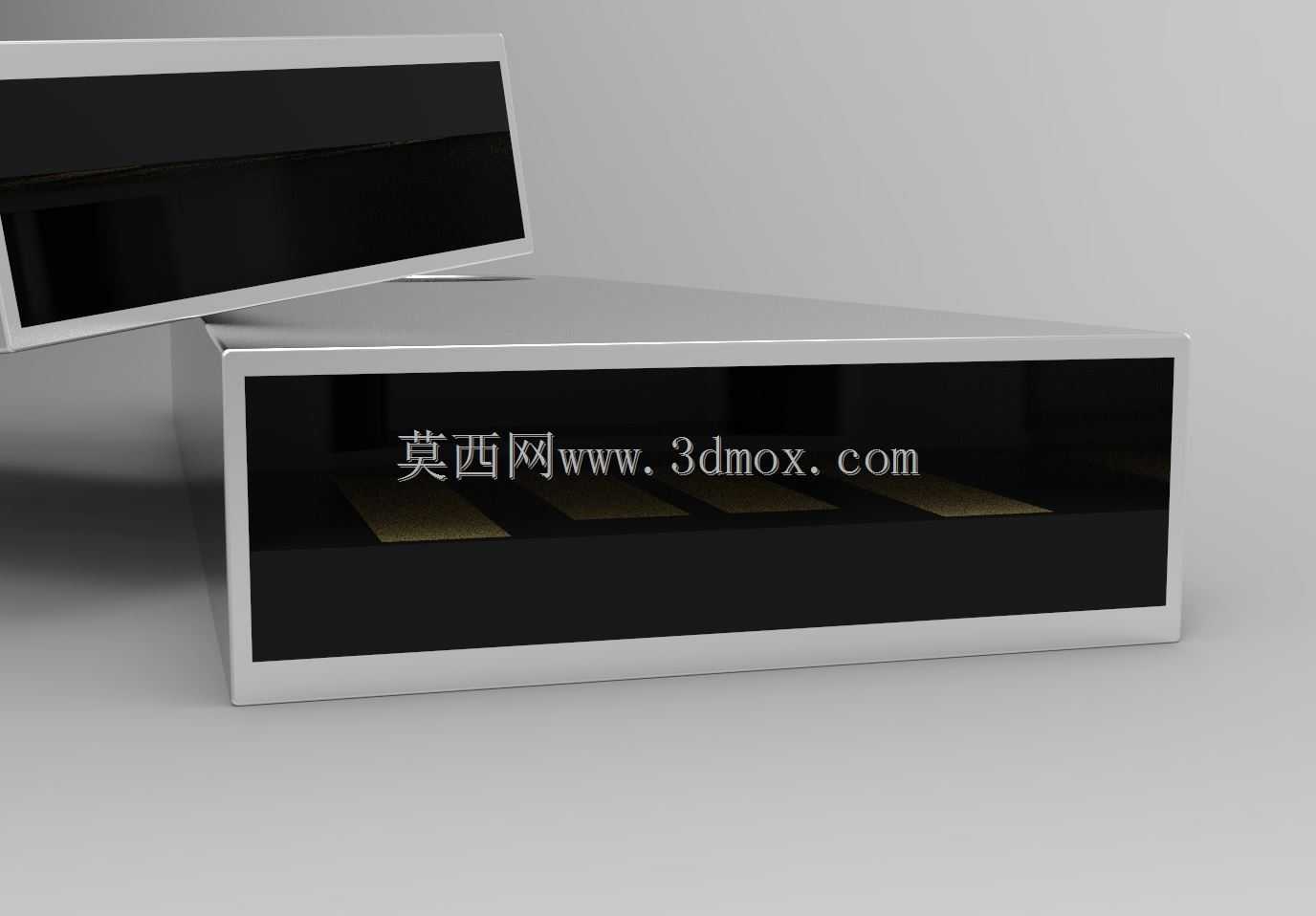

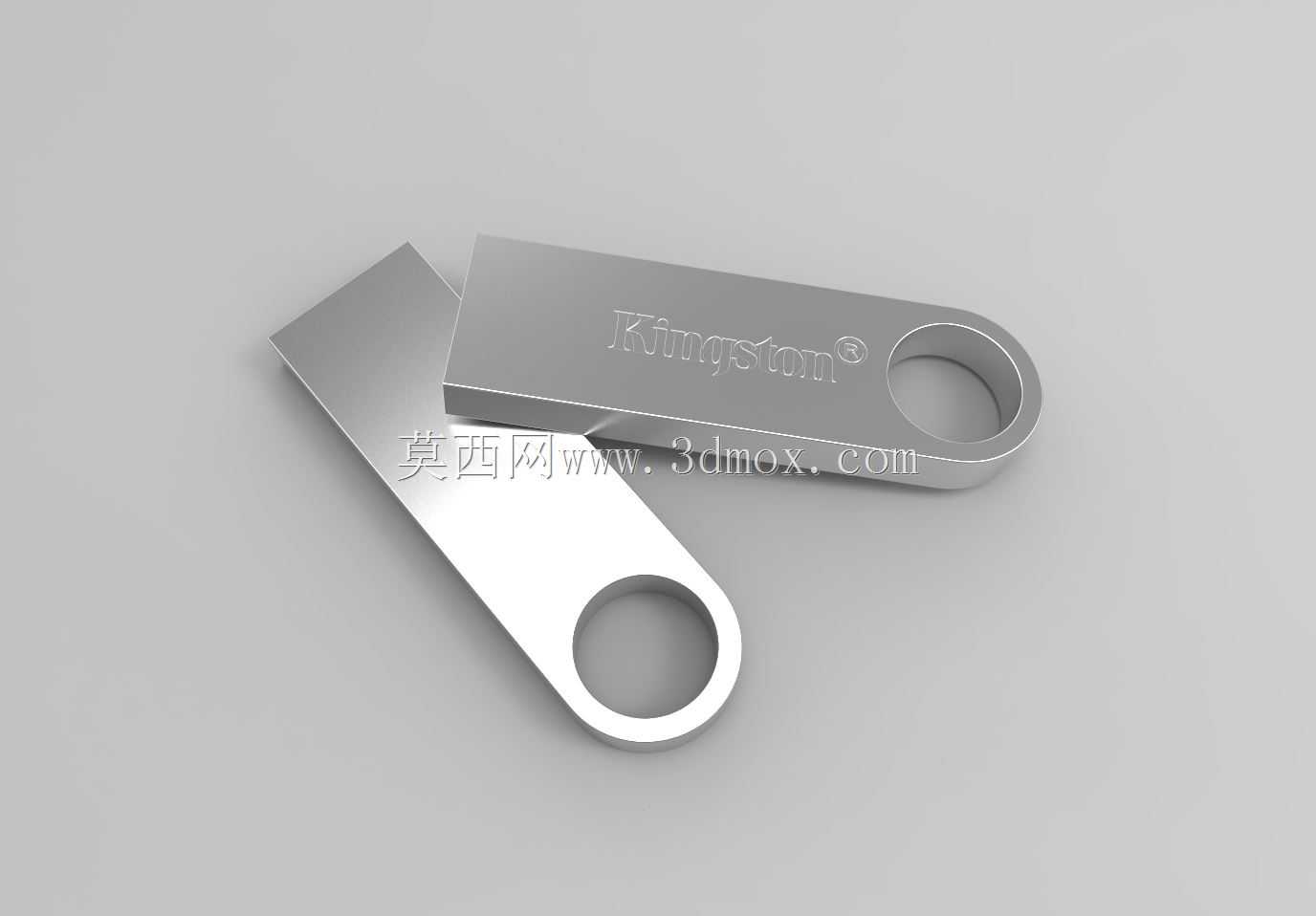

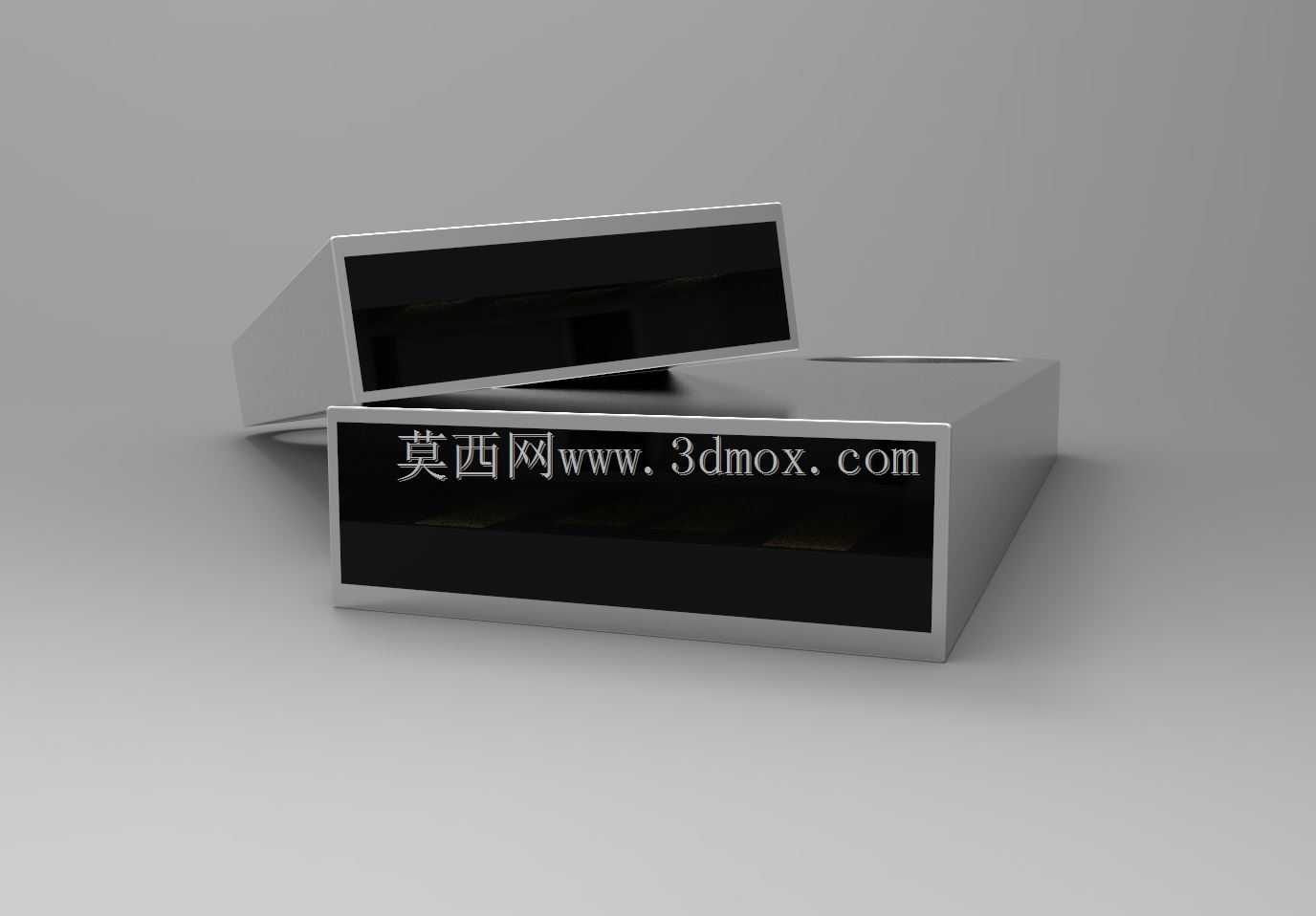

本次建模还原的是一体式金属U盘的完整外观与装配结构，这类便携存储设备目前广泛应用在工业现场数据拷贝、办公文档转移、设备调试参数备份等场景，尤其是在车间工控机、离线编程工作站、户外测绘设备的数据交互环节，无帽一体式的金属结构U盘相比塑料外壳带保护帽的款式，抗摔、防丢帽的优势十分突出，适配复杂作业环境下的高频次插拔使用需求。从结构设计思路来看，这款U盘采用全金属锌合金一体冲压成型的外壳方案，没有额外的保护帽结构，尾端预留的挂孔是核心的结构细节，设计时需要兼顾挂绳穿过的空间余量与外壳整体的结构强度，挂孔边缘做了R0.8的圆角处理，避免挂绳长期摩擦出现断裂，同时也消除了金属锐边割手的使用隐患。外壳表面做了细微的喷砂氧化处理，建模时还原了表面的哑光金属质感，正面的品牌标识采用凹陷镭雕的工艺结构，没有突出壳体表面，避免长期插拔摩擦导致标识磨损脱落。整体外形采用窄边长条流线型设计，壳体厚度控制在4.2mm，宽度12.3mm，长度39mm，这个尺寸边界刚好适配大部分设备紧凑排布的USB接口间距，不会出现相邻接口被壳体遮挡导致无法同时使用的问题，尤其是在工业交换机、嵌入式工控板这类接口排布密集的设备上，薄型壳体的适配性远优于厚外壳的U盘产品。内部结构上，建模时预留了PCB板与闪存芯片的安装腔体，腔体尺寸匹配标准黑胶体封装的存储模块，壳体与内部存储模块采用卡扣加微量背胶的固定方式，不需要额外螺丝固定，装配工序简单，适合大批量量产的工艺要求。USB插头部分与金属外壳为一体化折弯成型结构，插头的金手指区域尺寸严格遵循USB2.0接口的标准公差要求，插拔行程的配合间隙控制在0.1mm以内，既保证插拔时的顺畅度，也避免长期使用后出现接口松动、接触不良的问题。外壳的两个大面做了轻微的弧度处理，不是完全的平面结构，这个细节设计一方面提升手持插拔时的握持触感，另一方面也能在壳体受到挤压时分散应力，避免金属壳体变形挤压内部的存储芯片导致设备损坏。从实际使用的场景适配来看，全金属的外壳还具备一定的防水、抗挤压能力，日常使用中意外掉落、被重物短时间压到都不容易损坏内部存储元件，相比塑料外壳的产品使用寿命更长，也适合经常需要在不同作业现场携带转移数据的工程技术人员使用。建模过程中对壳体的所有折边都做了圆角过渡处理，没有尖锐的直角结构，既符合消费类数码产品的安全设计规范，也能避免冲压加工过程中出现应力集中导致的壳体开裂问题，尾端挂孔的位置做了局部加厚处理，保证挂绳拉扯时的结构强度，不会出现挂孔断裂导致U盘丢失的情况。
