0.05mm线幅针管绘图纤维笔结构建模

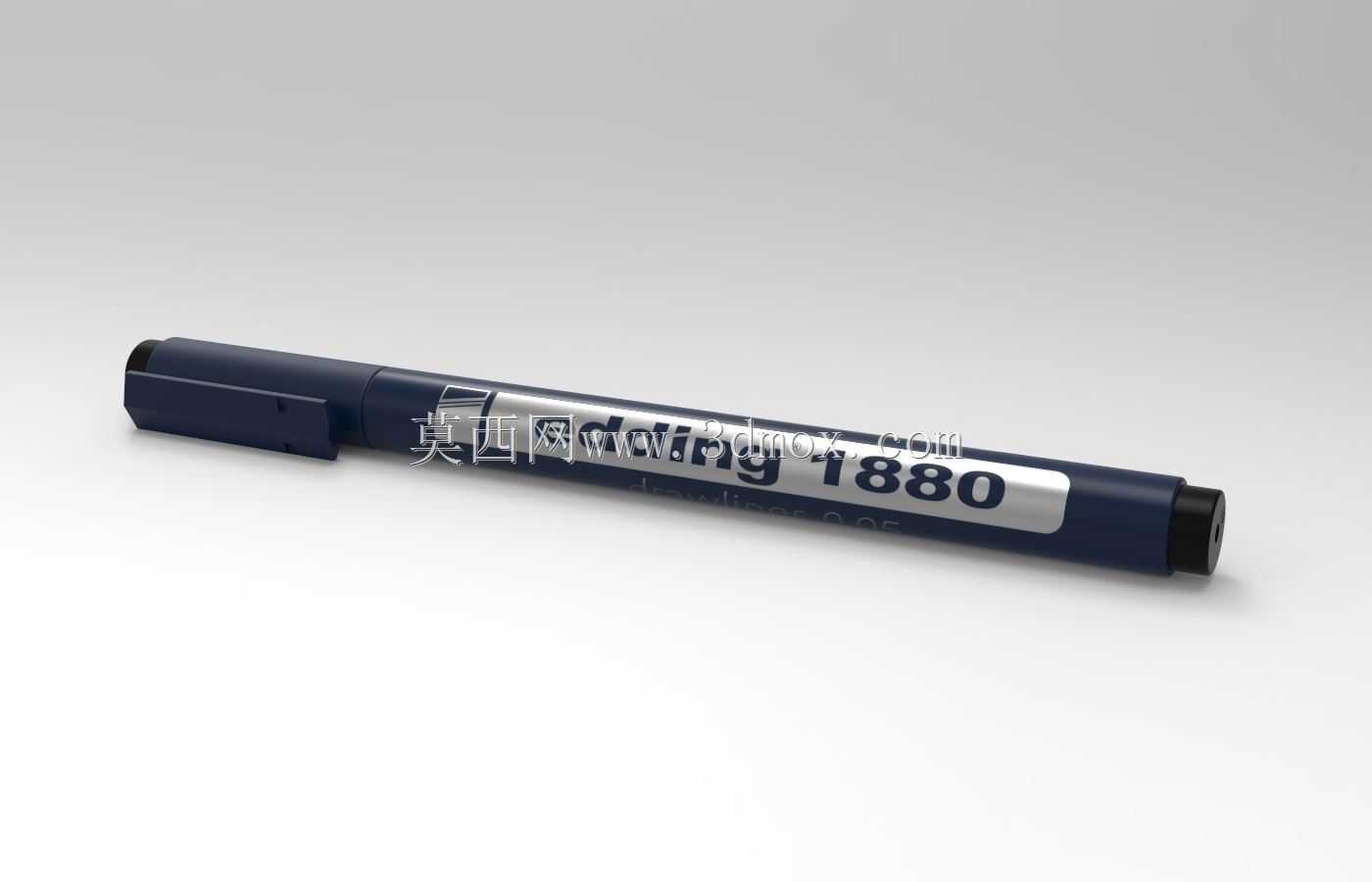

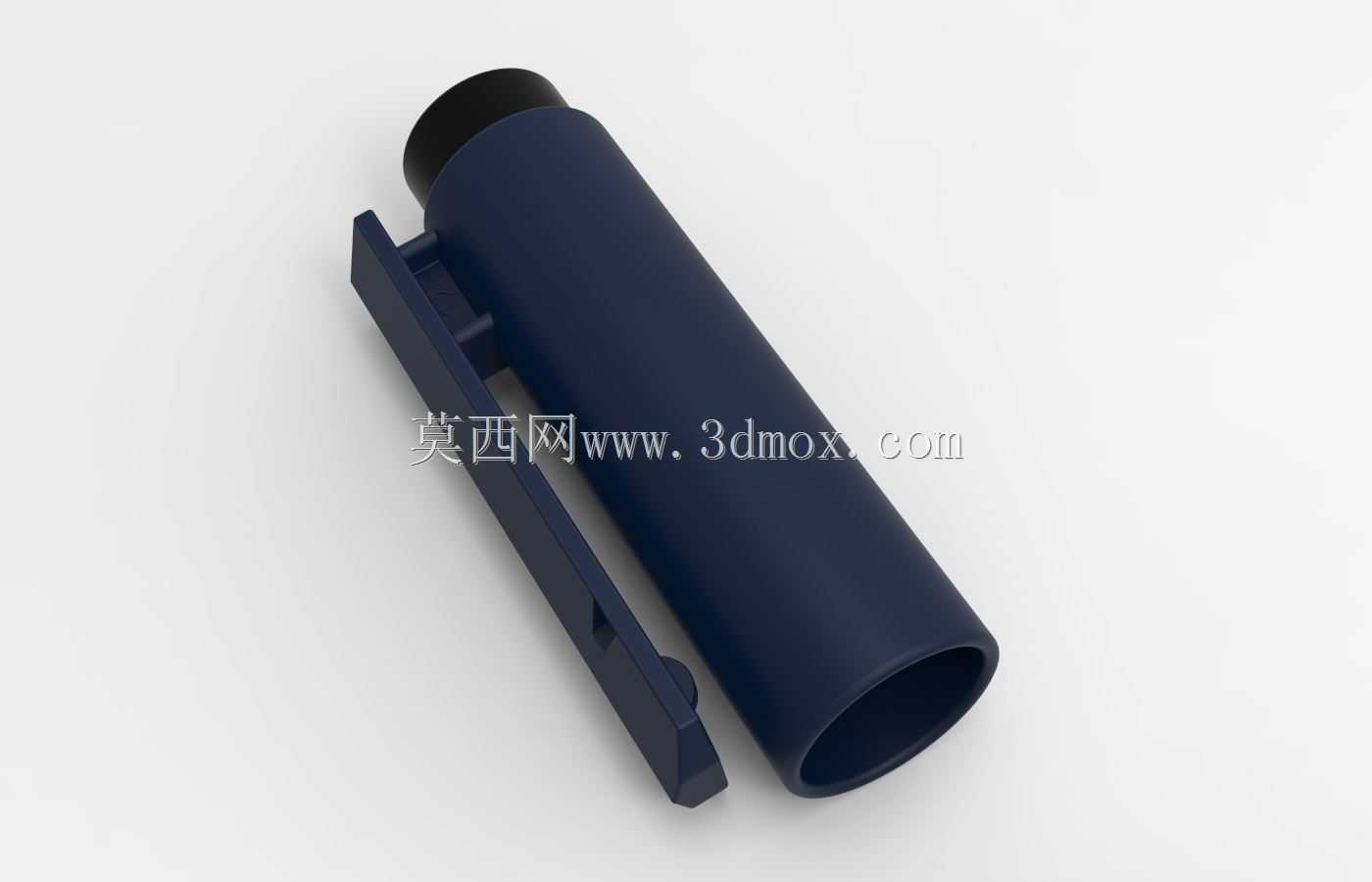

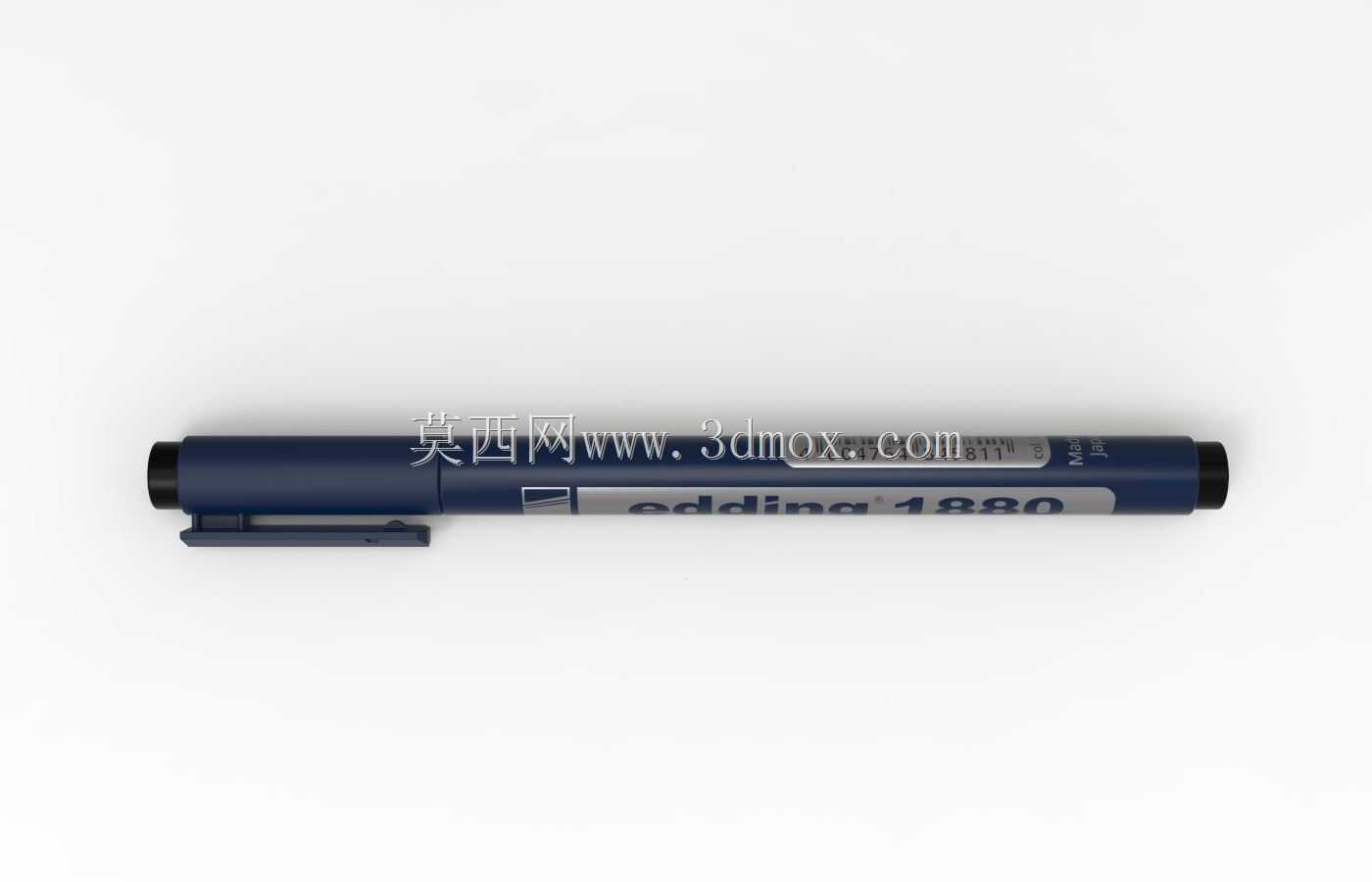

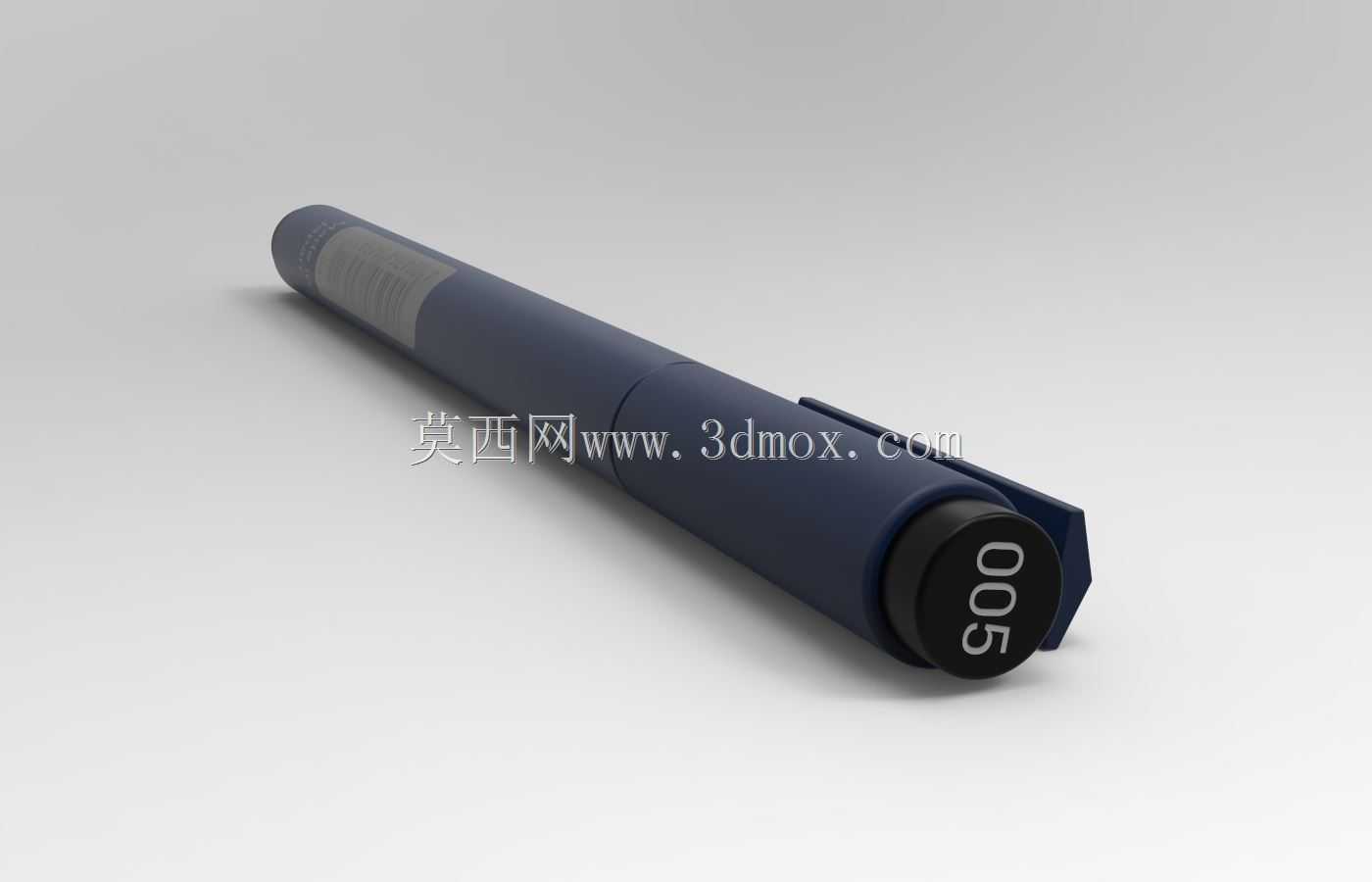

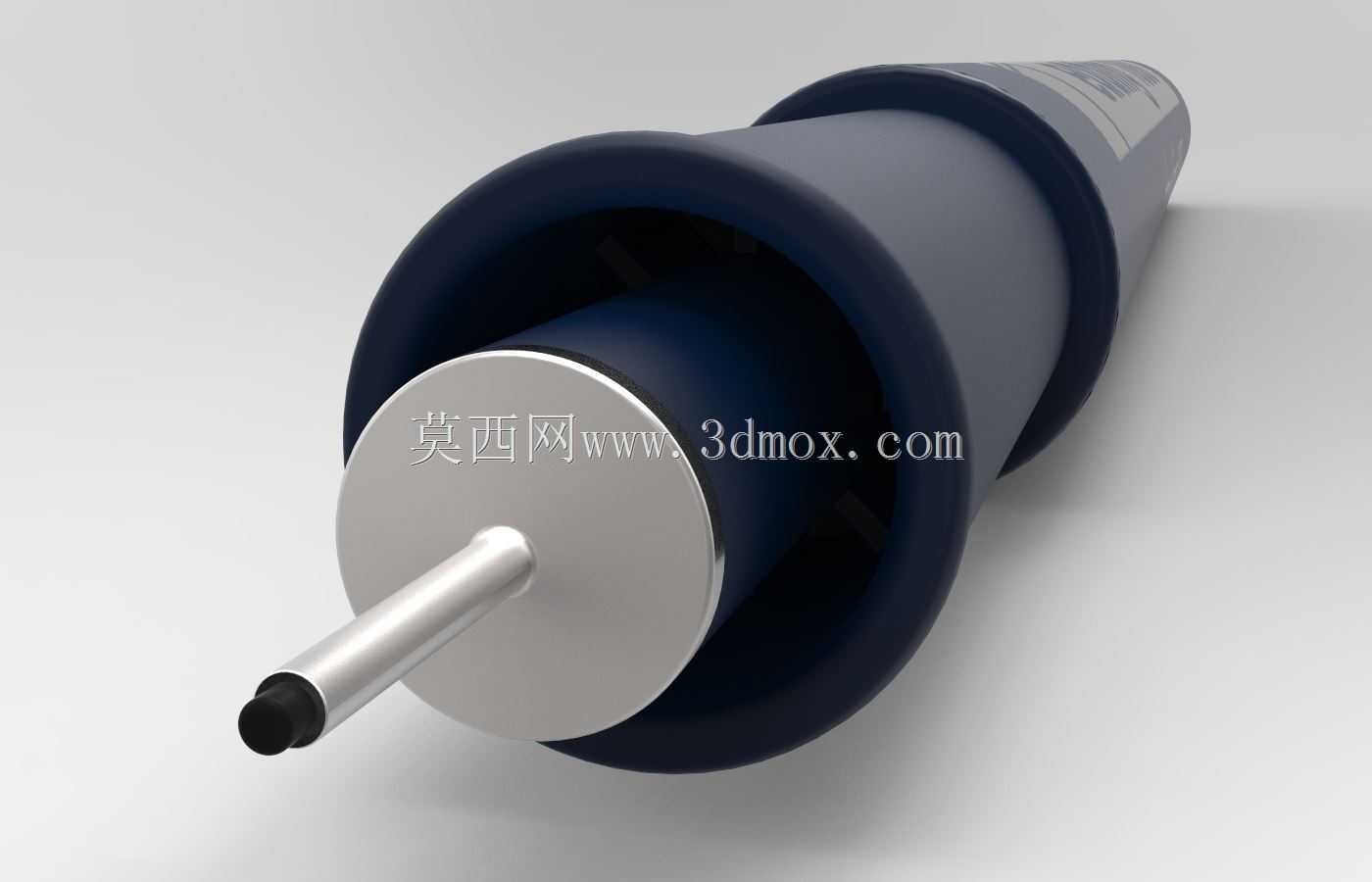

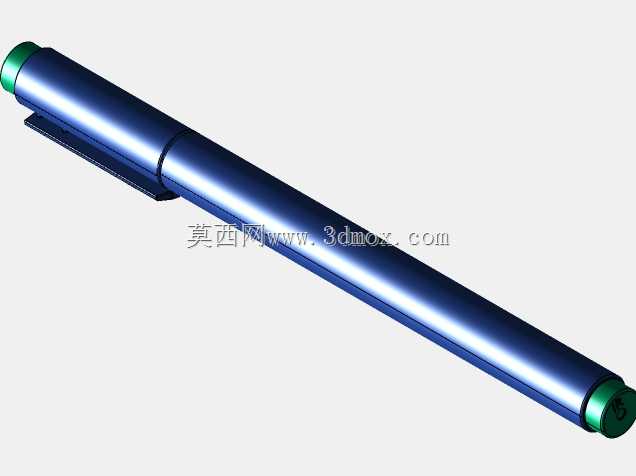

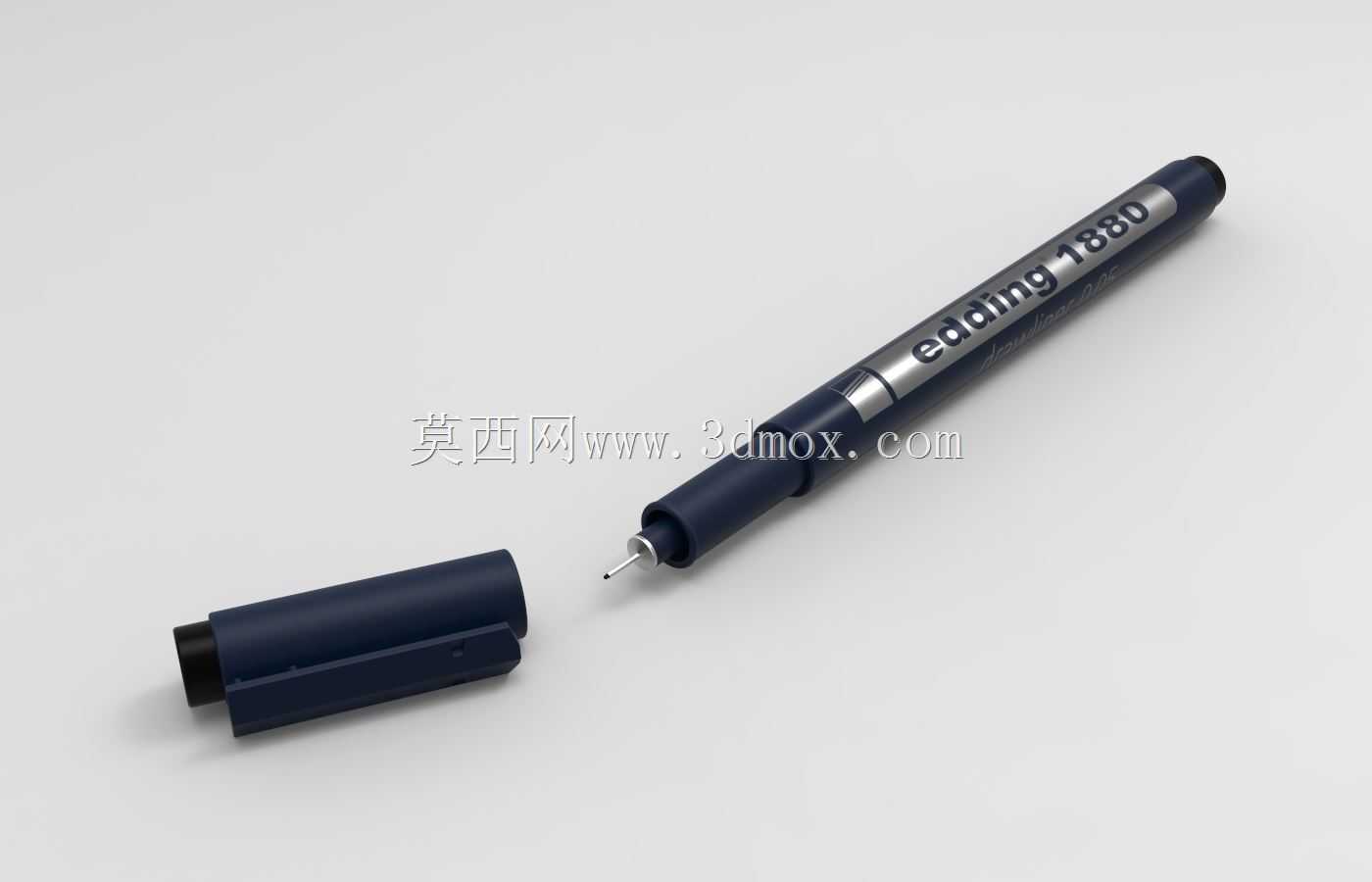

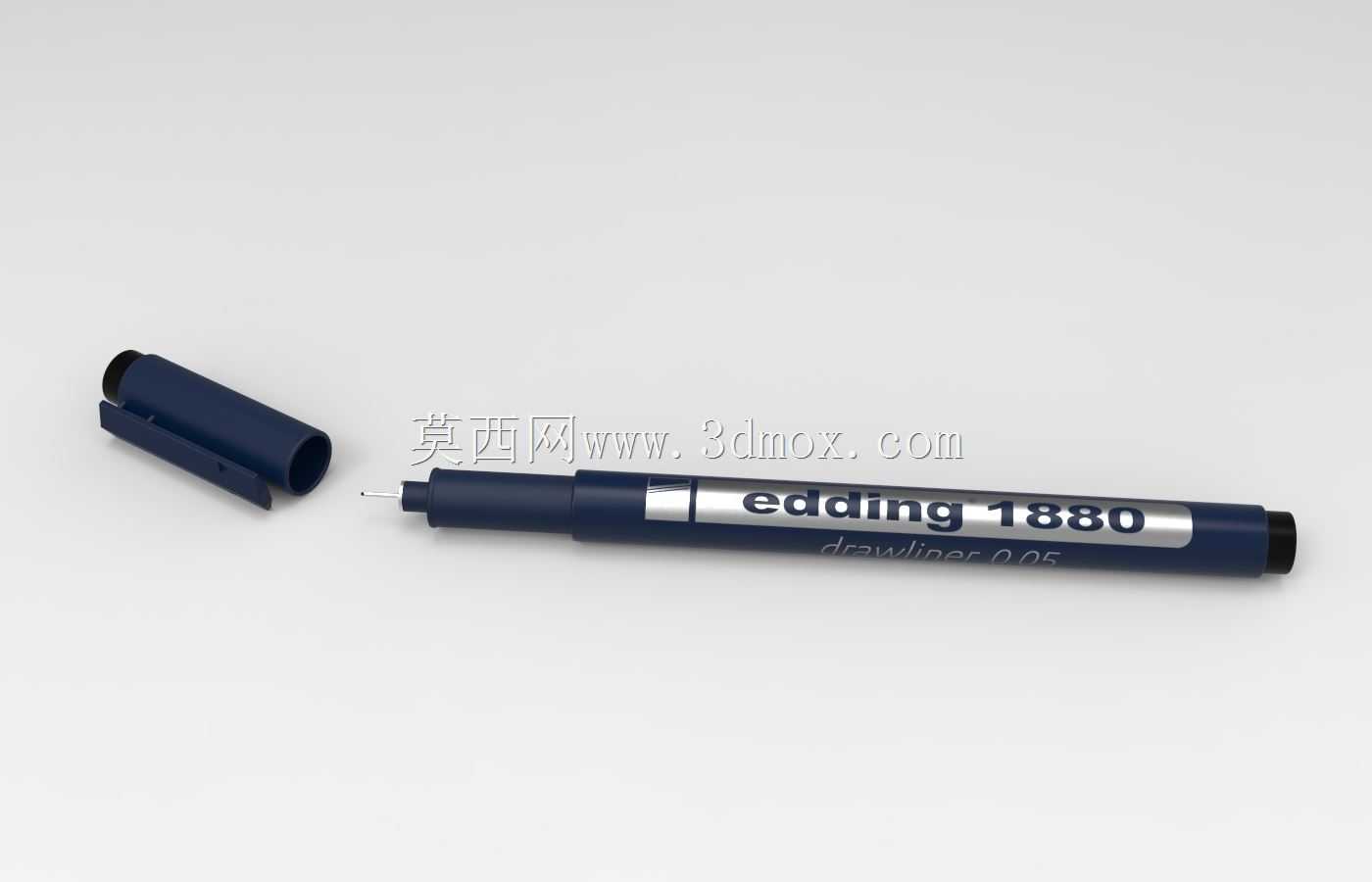

日常手绘、工程制图描线、工业设计手绘稿勾线场景里，这类0.05mm线幅的纤维头针管笔是高频使用的工具，不同于普通滚珠笔，它的出墨均匀度、笔头耐磨度直接决定绘图线条的一致性，很多结构工程师做手绘方案、美术从业者做精细线稿时都会优先选用这类定线幅纤维笔。做这个模型的时候，最先要确认的是笔身的握持尺寸，常规这类绘图笔的笔身直径控制在12-14mm区间，整体长度在140mm左右，刚好适配成年人单手握持的尺寸边界，笔帽插拔的行程、笔夹的夹持厚度也要符合日常夹在笔记本、绘图板封皮的使用需求，不能出现夹装后易脱落、插拔过紧硌手的问题。建模的时候先从笔身主体的回转特征入手，先绘制笔身外轮廓的旋转截面，区分笔身主体的塑料壳体段、笔头的金属固定段、尾部的透气堵头段，旋转生成基础实体后，再单独处理笔夹的结构，笔夹和笔身的连接位置做了小的圆角过渡，避免应力集中导致笔夹断裂，笔身表面的标识区域做了轻微的凹陷处理，模拟真实产品里丝印标识的贴合位。纤维笔头的部分是建模的细节重点，要还原笔头露出笔嘴的长度，以及纤维芯和笔身内部储墨腔的衔接位置，储墨腔的内部结构不需要完全做透，但要预留出和笔头衔接的安装位，保证结构逻辑的合理性。笔帽部分要做和笔身配合的卡扣凸台，模拟真实产品里笔帽扣合时的卡位结构，笔帽内部的密封胶圈位置也要做出对应的环形槽，保证扣合后能密封笔头防止墨水干涸。渲染阶段要区分不同部件的材质，笔身的磨砂塑料质感、笔身标签的亮面覆膜质感、笔头金属件的哑光金属质感、纤维笔头的粗糙植物质感都要单独调整材质参数，还原真实产品的视觉触感。整个建模过程要注意各部件的装配间隙，笔身和笔帽的配合间隙控制在0.1mm左右，既符合实际生产的公差要求，也能在三维装配里避免出现干涉问题，笔夹的弹性形变空间也要预留出来，保证夹装不同厚度物件时的结构合理性。
