电脑CPU水冷散热组件结构设计

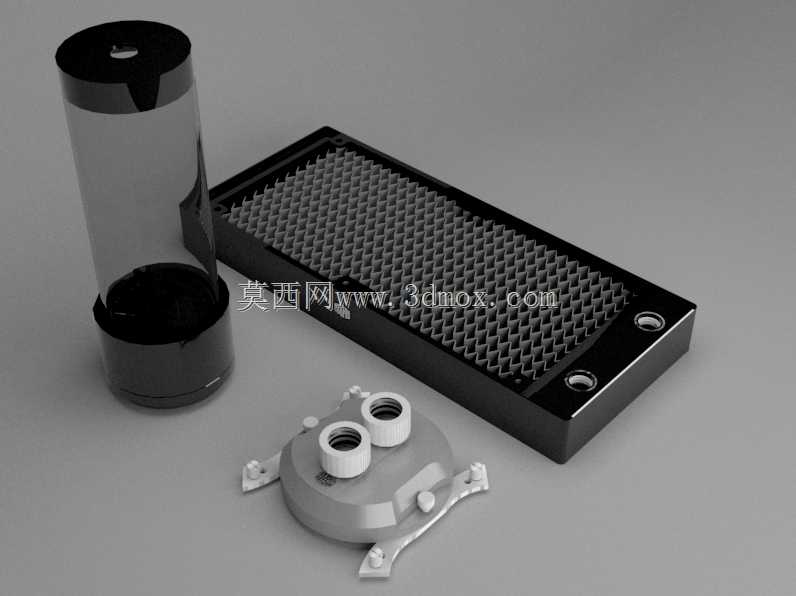

这套水冷散热组件主要面向台式电脑CPU散热场景，是分体式水冷回路中的核心组成部分，整套组件包含冷头、储液罐以及配套的散热排结构，可直接适配常规ATX、MATX机箱的内部安装空间。冷头部分采用双出水接口设计，接口采用标准G1/4螺纹规格，可兼容市面上绝大多数水冷软管、硬管接头，冷头底座采用平整接触面设计，安装时可完全贴合CPU顶盖表面，保证热传导效率，底座两侧预留的安装挂耳孔位可适配Intel、AMD全系列主流CPU扣具，安装时无需额外改造机箱或主板结构，挂耳上的弹性压片可保证冷头与CPU表面的压力均匀，避免出现局部接触不良导致的散热效率下降问题。配套的圆柱形储液罐采用上下端盖密封结构，罐体采用透明材质可直接观察内部冷却液液位与流动状态，上下端盖预留的进出水接口可灵活串入水冷回路，储液罐直径60mm，总高度180mm，可通过配套的固定支架安装在机箱冷排位或硬盘位位置，不会与内存、显卡等其他硬件产生安装干涉。散热排采用高密度鳍片结构，鳍片间距1.2mm，可搭配120mm规格风扇使用，散热排整体厚度30mm，长度240mm，可直接安装在机箱标准240冷排安装位，两端的水嘴接口同样采用标准螺纹规格，可与冷头、储液罐形成完整的闭合回路。设计过程中充分考虑了分体水冷的实际使用需求，所有流道转角处均做了圆弧过渡处理，减少冷却液流动阻力，降低水泵工作负载，各部件的密封面均设计了密封槽，可搭配O型圈实现无渗漏密封，避免冷却液泄漏损坏硬件。整套组件的安装边界经过反复校核，冷头安装后总高度不超过40mm，不会与 tall 型内存产生干涉，储液罐安装时可根据机箱内部空间调整固定角度，散热排安装后预留的风扇安装空间可兼容厚度25mm的标准风扇，也可根据散热需求加装38mm厚的高风压风扇。在实际使用场景中，这套组件可将CPU满负载运行时的温度控制在比风冷低10-15℃的区间，同时运行噪音远低于传统塔式风冷，适合对散热性能与静音效果有较高要求的电脑装机场景，建模过程中所有配合尺寸均按照实际硬件的安装公差进行设定，可直接用于3D打印验证或开模生产参考，各部件的拆分结构也方便后期维护与配件更换。
