DV摄像机用滚轮式编码器结构设计

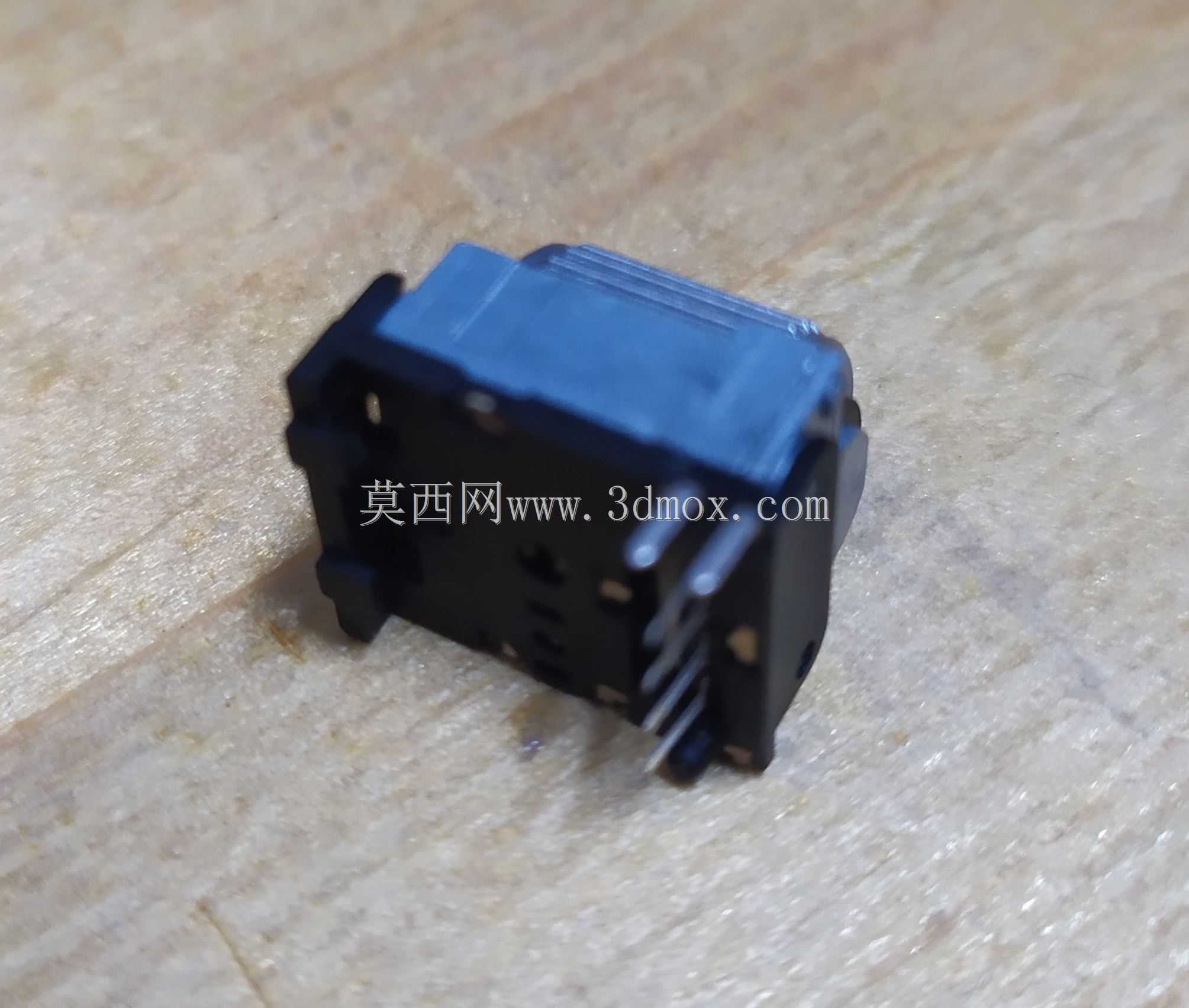

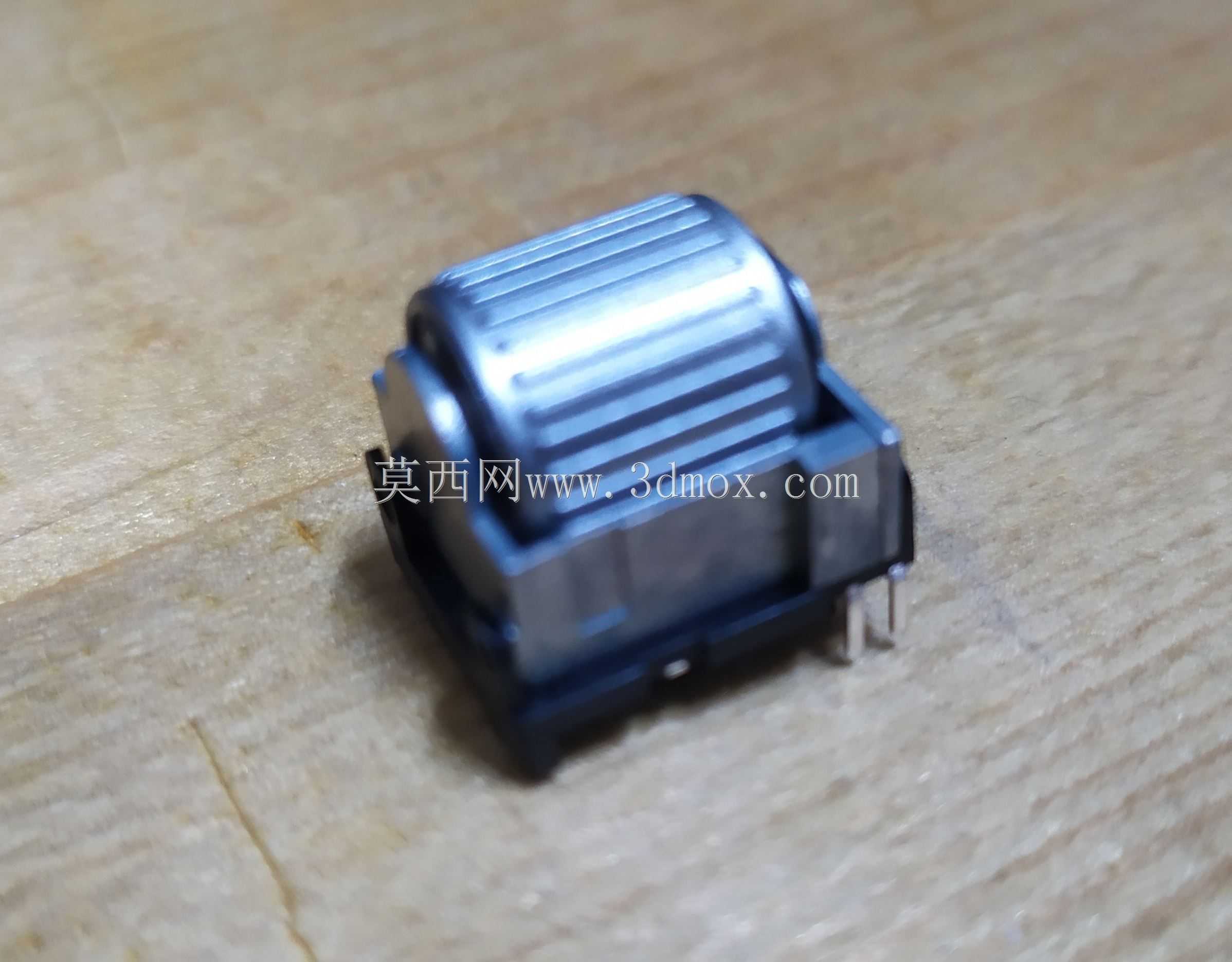

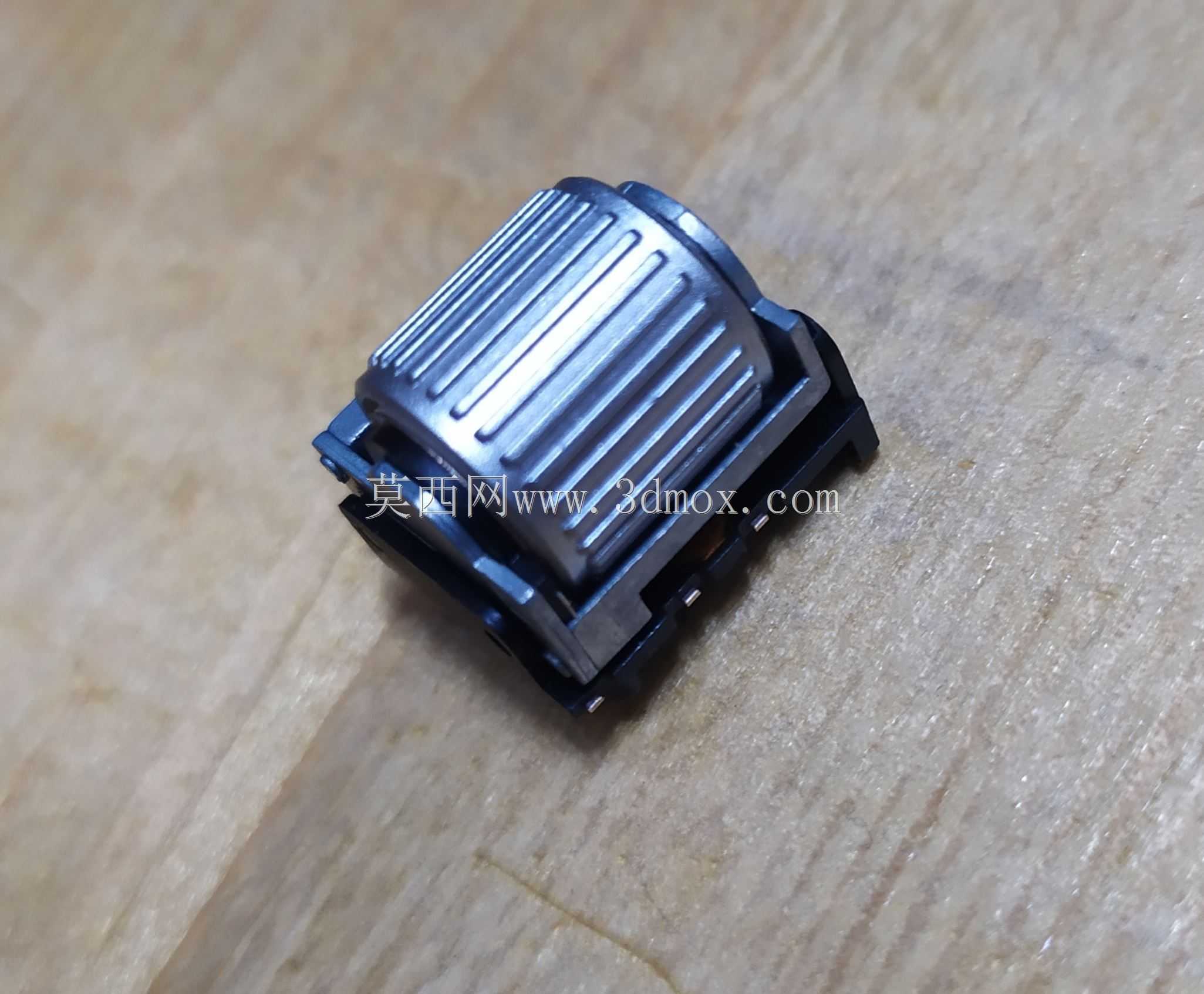

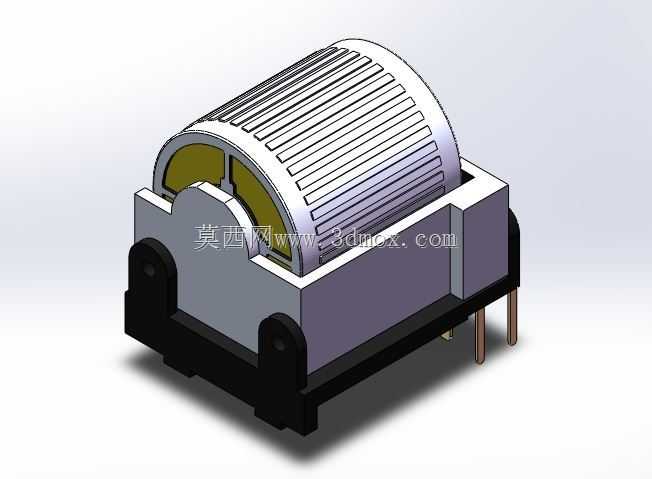

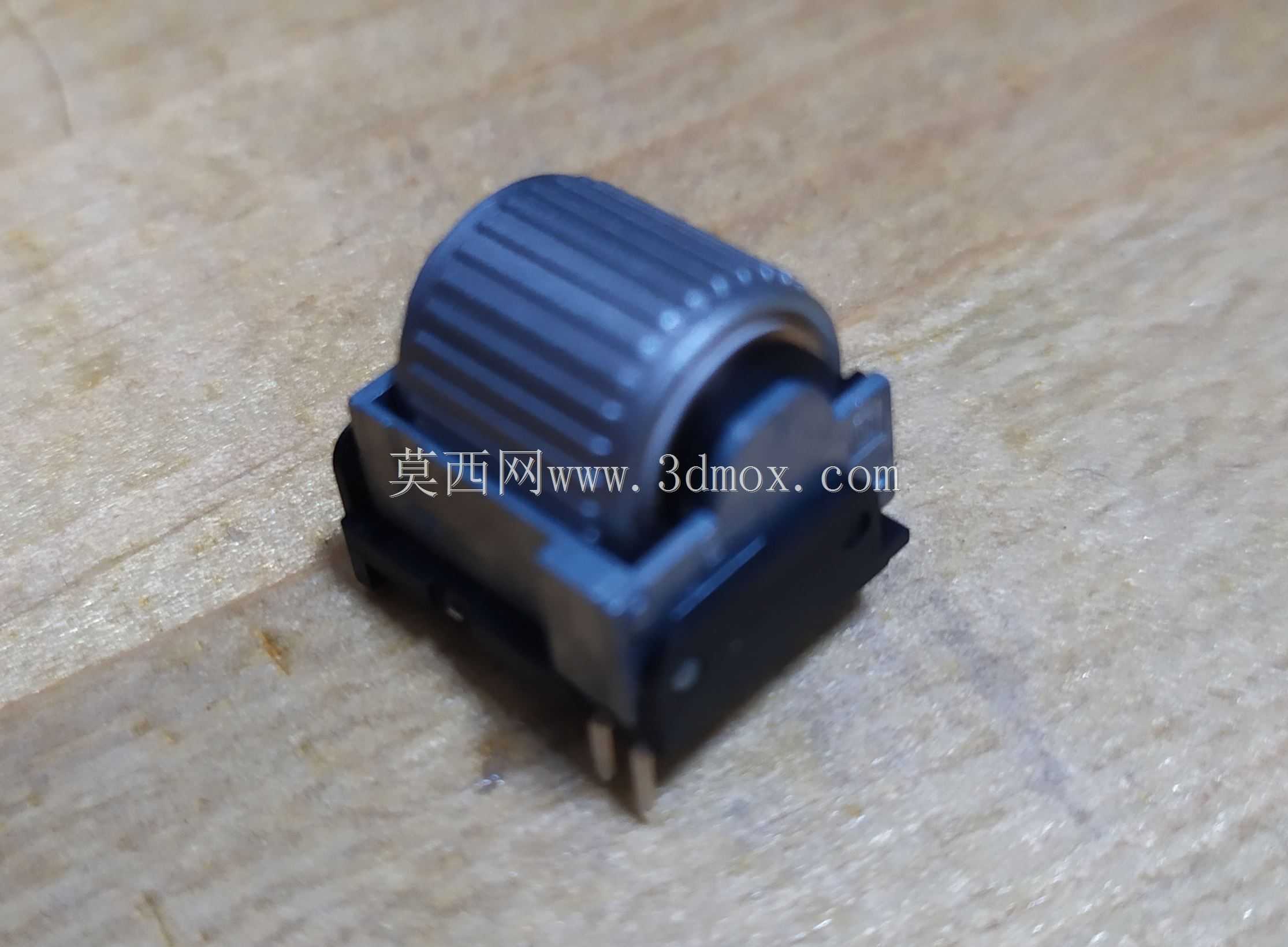

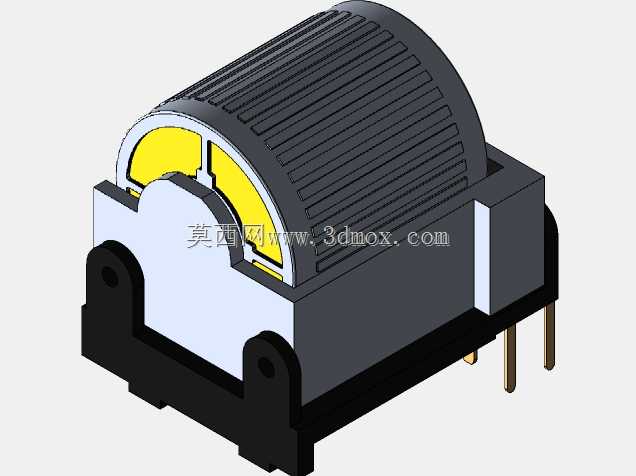

这款编码器主要适配DV摄像机的功能调节场景，在手持摄像设备的操控体系里，承担着参数调节的信号输入职责，日常使用中用户转动滚轮部分，即可完成对焦距离调整、曝光参数增减、菜单选项切换等操作，相比按键式调节，滚轮操作的阻尼反馈能让用户在盲操状态下精准把控调节幅度，不会出现按键调节的档位跳变问题，适配户外移动拍摄时的快速操控需求。从结构设计来看，整体采用半包围式的壳体布局，上部的带防滑纹理滚轮是直接的操作接触部件，滚轮表面的细密竖纹是为了增大手指接触时的摩擦力，避免操作时打滑，滚轮两侧的弧形支撑结构直接卡接在下部基座的定位槽内，既保证滚轮转动时的同轴度，也能限制滚轮的轴向窜动量，让转动过程的阻尼感保持均匀一致。下部的基座采用工程塑料注塑成型，基座底部伸出的两根插针是电气连接引脚，直接对应摄像设备主控板上的焊接点位，安装时不需要额外的接线工序，直接插装过波峰焊即可完成固定，基座两侧的黑色凸耳是安装定位结构，上面预留的定位孔可以配合螺丝完成编码器在设备壳体内的锁附，避免设备受外力晃动时编码器出现移位，导致操作手感偏差或者引脚脱焊。设计过程中优先考虑了手持设备的空间占用问题，整体外形做了紧凑化处理，安装边界控制在极小的尺寸范围内，不会占用摄像设备内部过多的主板排布空间，滚轮的突出高度也做了适配，既保证手指操作时的接触面积足够，又不会突出设备外壳过多，避免设备收纳时滚轮被误触导致参数变动。内部的接触式码盘结构做了防尘处理，上部的弧形罩壳和下部基座配合形成半封闭腔体，能阻挡日常使用中进入设备内部的灰尘落到码盘接触面上，避免长期使用后出现信号跳变、接触不良的问题，转动阻尼的调校偏向适中偏紧的手感，适配摄像参数调节需要的精准度，不会因为阻尼过松导致轻轻触碰就出现参数偏移，也不会因为阻尼过大让长时间操作的手指产生疲累感。引脚的排布间距遵循通用直插电子元器件的标准间距，在设备主板布线时不需要额外调整走线间距，能直接适配常规的PCB布线规则，降低主板设计的适配难度。
