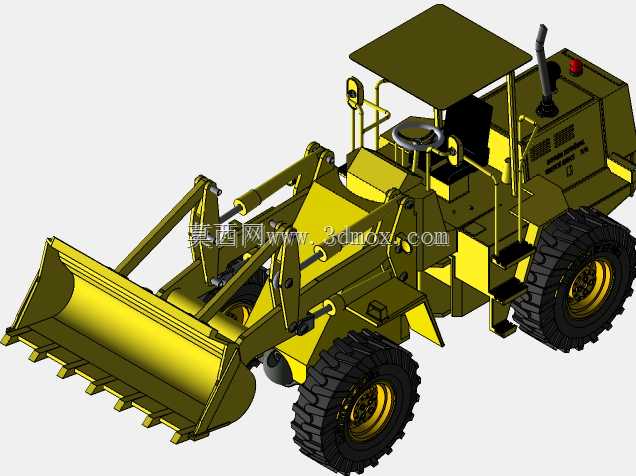

轮式装载机整机结构三维设计

这款轮式装载机的三维结构设计，首先围绕中小型土方作业、散料转运的核心场景展开，适配市政施工、矿山采场辅助作业、建材堆场装卸、农田水利基建等多类工况的使用需求。整机采用铰接式车架布局，前车架承载工作装置与前驱动桥，后车架布置动力总成、驾驶室与后驱动桥，铰接点位置经过反复校核，兼顾转向灵活性与作业时的整机稳定性，最小转弯半径适配狭窄场地的转向需求，避免作业过程中频繁倒车调整机位。工作装置采用反转六连杆机构，铲斗斗刃做了加厚耐磨处理，斗齿采用可更换式结构，适配砂石、土方、煤炭等不同散料的铲装需求，动臂举升、转斗动作均通过独立液压油缸驱动，举升行程与转斗角度经过匹配计算，保证铲斗在举升全过程中保持合理的收斗角度，避免物料撒漏，最大卸载高度满足常规自卸卡车的货厢装载高度要求，卸载距离适配不同宽度的接料设备边界。驾驶室采用开放式顶棚设计，视野覆盖铲斗作业全范围与前轮行驶区域，操纵杆按照人机工程学布置在驾驶员侧方，座椅位置可根据操作习惯调整，上下车踏板与扶手的安装位置兼顾不同身高操作人员的使用习惯，排气系统布置在驾驶室后侧，避免作业时尾气影响驾驶员操作视野。行走系统采用大花纹工程轮胎，轮辋结构适配重载作业的承载需求，制动系统采用气顶油钳盘式制动，兼顾行驶过程中的制动响应速度与坡道驻车的可靠性，动力总成采用横置布局，预留了足够的维护拆装空间，日常保养时可直接打开发动机舱侧盖完成滤芯更换、油液检查等操作，无需拆解周边结构件。整机外形尺寸的设计充分考虑公路转运的宽度限制，整机宽度控制在常规平板运输车辆的装载边界内，转场运输时无需拆解工作装置即可完成固定装载，动臂在收起状态下的整机高度满足常规道路限高要求，避免转场过程中的超限问题。设计过程中对各铰接点的受力做了模拟校核，动臂与车架、摇臂与连杆的连接销轴均采用耐磨衬套结构，预留润滑脂加注通道，降低长期作业过程中的磨损量，液压管路的布置避开了运动部件的干涉区域，管路固定点间隔合理，避免作业过程中管路晃动磨损。
