法兰安装式多关节机械执行机构结构

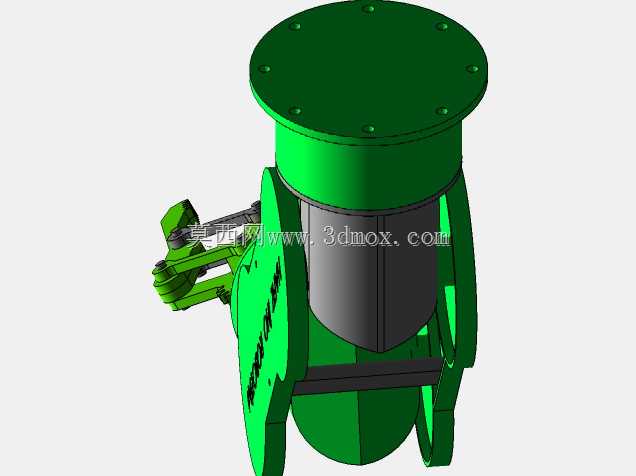

该机械执行机构采用顶部法兰安装形式，安装法兰面均匀分布8个螺栓过孔，可直接适配市面主流自动化产线的立柱、龙门架、移动滑台等安装载体，安装端面的同轴度公差控制在0.02mm以内，可保证设备运行时的回转精度，避免安装偏差带来的关节负载偏磨问题。从结构布局来看，设备上部为回转驱动舱，内部预留了伺服电机、谐波减速器的安装空间，舱体采用圆筒式密封结构，可阻挡车间环境内的切削液飞溅、金属粉尘侵入，适配机加工上下料、焊接工位辅助、物料码垛转运等常见工业场景。中部的摆动关节采用双侧支撑结构，相比单悬臂式关节，双侧支撑板可将负载力矩均匀分散到两侧支撑臂上，大幅提升大臂伸出时的负载能力，关节处的铰接位置预留了轴承安装位与走线通道，动力线缆、信号线缆可从臂体内部空腔穿行，避免设备运行时线缆与外部工件、工装发生剐蹭缠绕。下部的执行端连接位采用快换接口设计，可适配夹爪、吸盘、焊枪、打磨头等不同类型的末端执行器，接口处的定位销孔可保证末端工具更换后的重复定位精度，无需每次更换后重新校准点位。设计过程中针对臂体的受力变形做了针对性优化，臂体外壳采用变截面设计，在关节受力集中的位置做了加厚加强处理，非受力区域做了镂空减重，在保证整体结构刚性的前提下降低了运动部件的自重，可减少关节驱动的负载冗余，提升设备的动态响应速度。安装边界方面，设备顶部法兰直径为180mm，臂体完全收拢时的整体外径不超过220mm，大臂最大摆动角度可达135度，上部回转关节可实现360度连续回转，在产线布局时可根据安装位置的空间大小，调整臂体的初始安装角度，适配狭窄工位的作业需求，不会与周边的防护栏、输送线、加工设备发生运动干涉。关节处的铰接位置都预留了润滑脂注油通道，日常维护时可直接通过注油嘴补充润滑，无需拆解臂体结构，可降低设备的后期维护成本。
