160mm六螺栓自行车盘式刹车盘

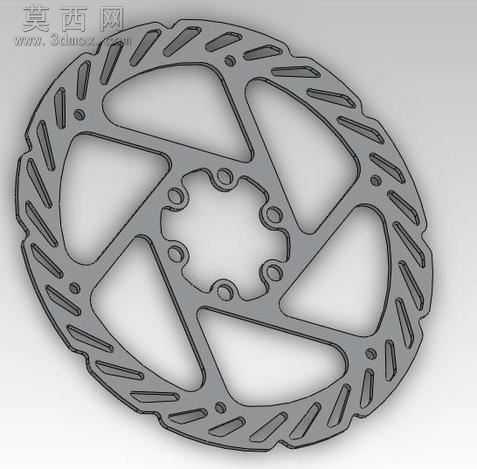

本款自行车盘式刹车盘采用三维参数化建模完成，整体设计严格遵循G2连续曲面全胜诉设计标准，标称适配直径为160毫米，采用行业通用的六螺栓安装结构，可兼容绝大多数主流山地车、公路车的花鼓安装接口，适配性极强。建模过程中首先以中心花键安装位为基准，精准定位六个螺栓孔的分度圆位置与孔径尺寸，保证安装时的同轴度与锁紧可靠性，避免刹车过程中出现碟片偏摆、蹭碟等常见问题。盘体主体采用五辐式镂空支撑结构，在保证整体结构强度、抗热形变能力的前提下，最大化去除非受力区域的冗余材料，有效降低刹车盘整体重量，同时镂空结构可以在刹车过程中引导气流快速穿过盘体，带走刹车来令片摩擦产生的大量热量，避免长时间制动下出现热衰减、刹车力下降的问题，提升连续制动的安全性。盘片外缘设计有连续的斜向散热开槽，一方面可以在制动时快速刮除来令片表面磨下的粉尘，避免粉末附着在摩擦面降低摩擦系数，另一方面开槽边缘可以划破刹车时产生的水膜，让雨天骑行时的制动性能也能保持稳定。盘片摩擦区域的厚度经过精准参数化设定，保证与常见的树脂、金属烧结来令片都有良好的贴合度，摩擦面的平面度公差控制在极小范围内，保证制动过程顺滑无突兀抖动。中心安装位的花键齿形经过反复校核，与花鼓安装座的配合间隙控制在合理范围，既方便安装拆卸，又不会在制动时产生旷量异响。整体模型曲面过渡顺滑，所有棱边都做了适配工艺要求的倒角处理，既避免应力集中提升盘片抗冲击寿命，也符合实际冲压、热处理加工的工艺要求，可直接用于产品开模生产、结构性能仿真验证，也可作为自行车制动系统教学演示的数字化模型使用。
