自行车脚踏板三维结构设计模型

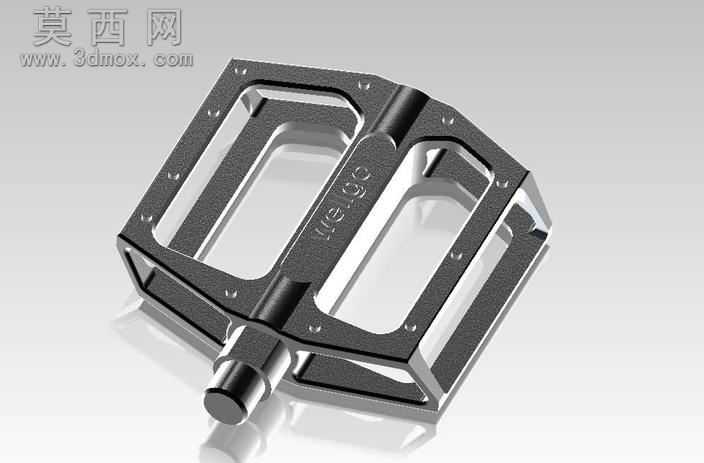

本模型为自行车脚踏板的三维结构设计作品，建模过程中以实际骑行使用需求为核心出发点，先通过草图绘制勾勒出脚踏板的整体外轮廓，确定主体框架的长宽比例与中心轴的安装基准位置，再通过拉伸、切除、倒角等特征操作逐步构建出完整的实体结构。模型主体采用对称式双框镂空设计，既能够有效减轻脚踏板自身重量，降低骑行过程中的下肢负担，又可以保证结构强度，避免长期踩踏受力出现形变断裂的问题。在细节处理上，踏板表面预留了防滑钉安装位，可搭配防滑钉提升骑行时鞋底与踏板的摩擦力，防止湿滑环境下脚部滑脱带来安全隐患；中心轴部位做了阶梯轴结构设计，匹配轴承安装位的尺寸公差，能够适配常规自行车曲柄的安装接口，保证转动顺畅无卡顿。渲染阶段为模型赋予了金属哑光材质，模拟铝合金锻造脚踏的真实质感，通过环境光影调整突出金属零件的棱角与结构线条，清晰展现各部位的连接关系与厚度变化。设计过程中充分考虑了实际生产的工艺可行性，所有转角位置都做了圆角过渡处理，避免应力集中问题，镂空框架的壁厚经过反复调整，兼顾轻量化与结构刚性的平衡，中心轴与主体框架的连接部位做了加厚处理，提升踩踏受力时的结构稳定性。整体模型结构完整，细节还原度高，可用于自行车配件的结构验证、产品展示以及相关教学演示场景，能够直观展现自行车脚踏板的内部构造与装配逻辑，为同类型产品的设计优化提供参考。
