海盗船H115i Pro XT水冷散热器配猫头鹰风扇结构

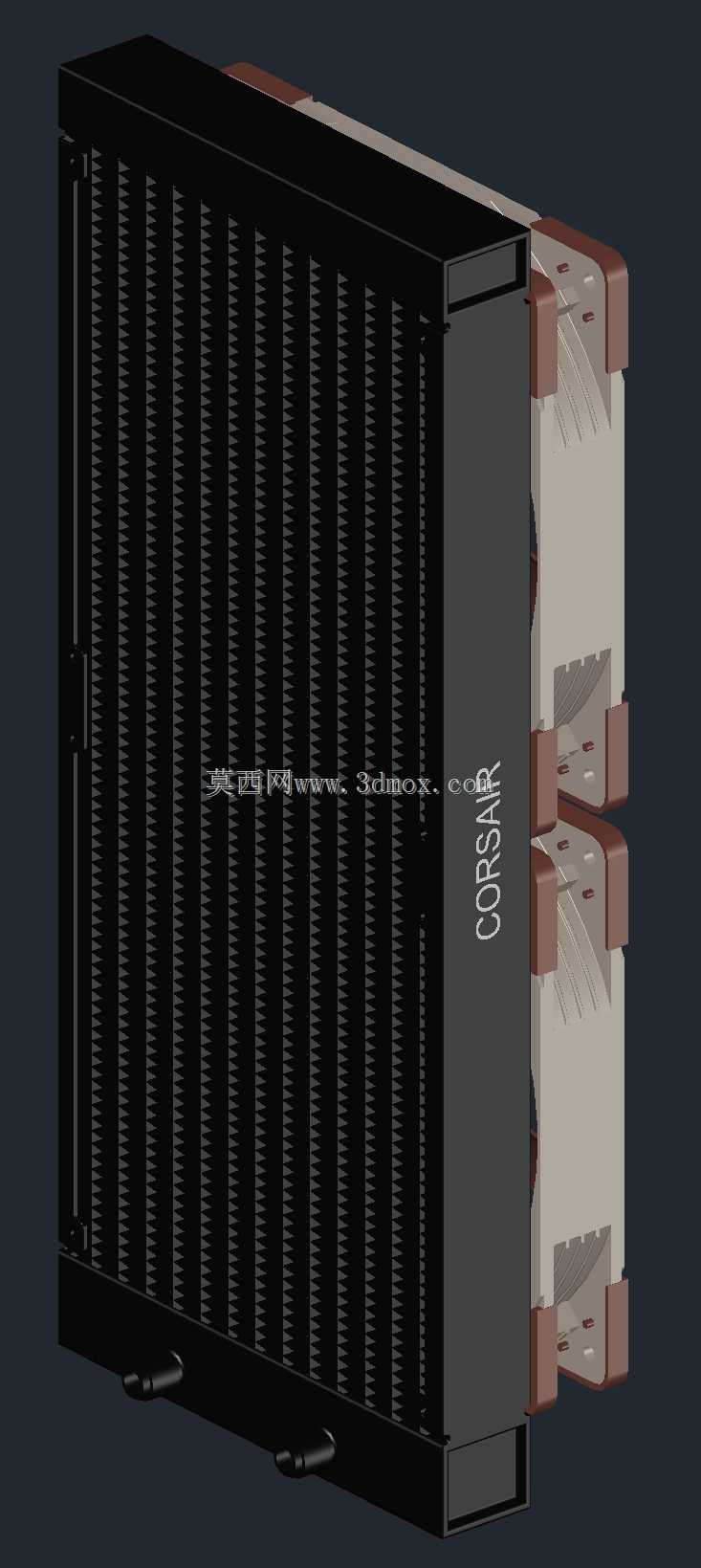

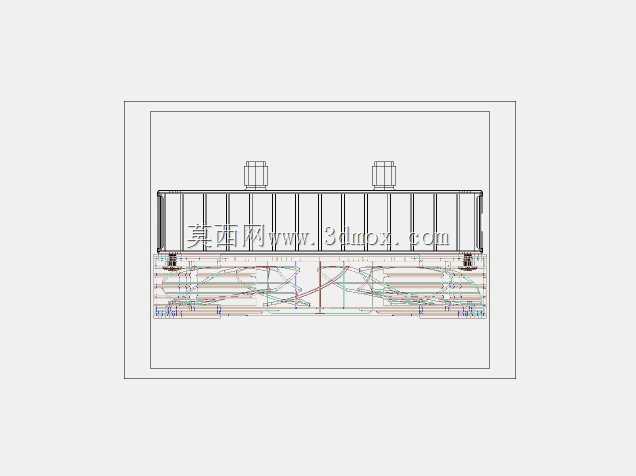

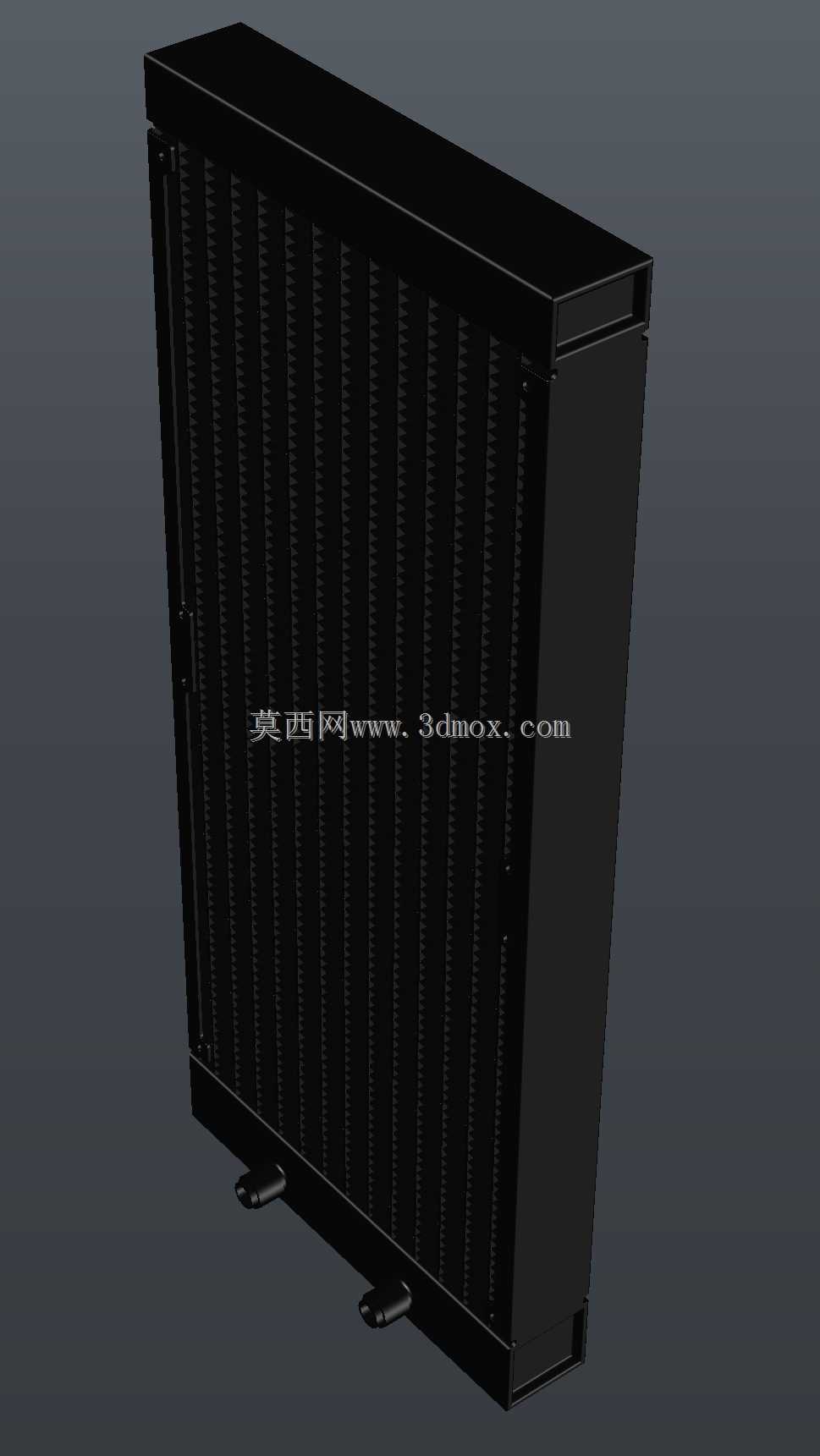

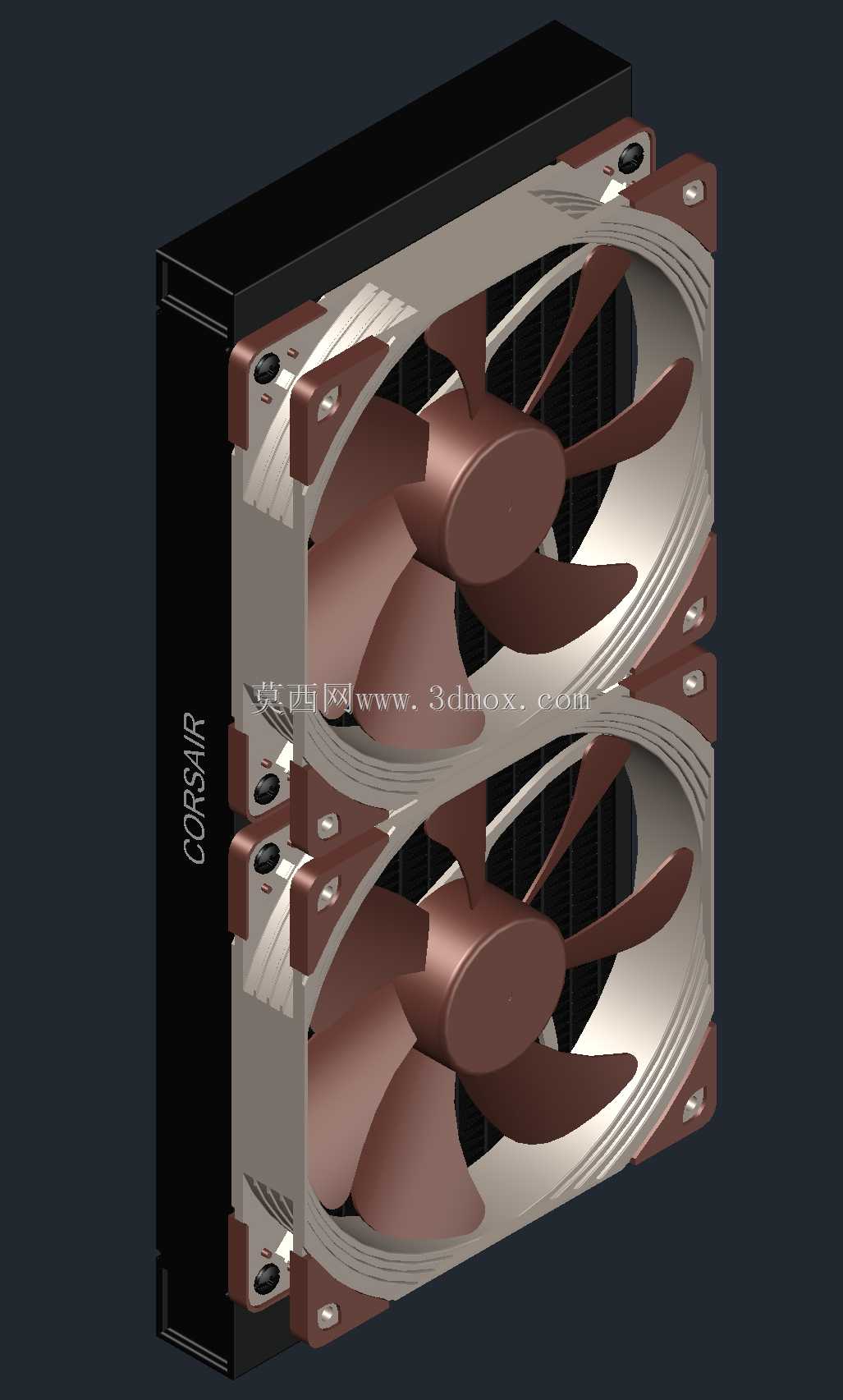

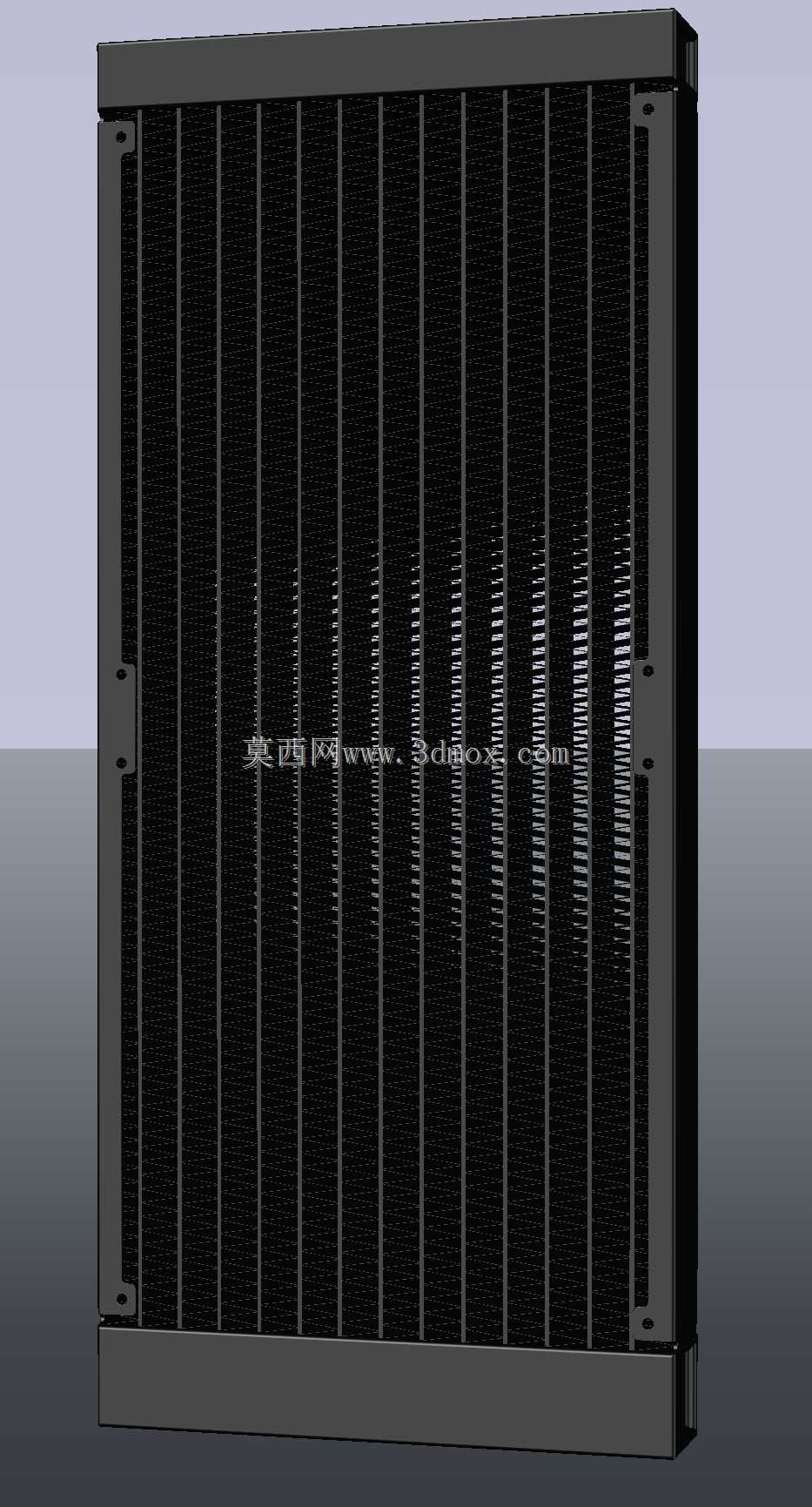

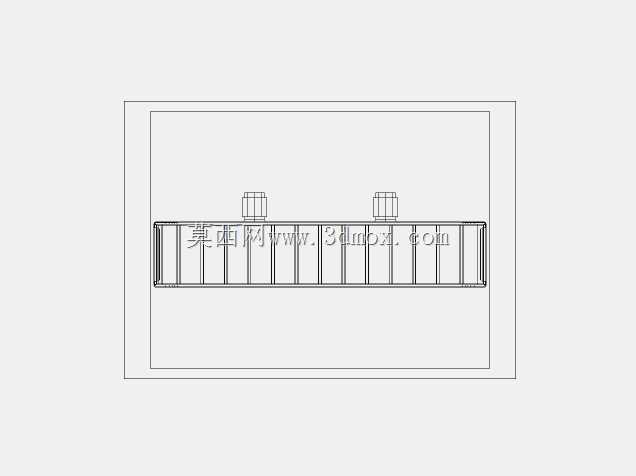

在桌面级高性能PC装机、小型工作站硬件适配场景中，一体式水冷散热器的结构合理性直接决定高负载工况下的处理器温度控制表现，这款适配双140mm风扇位的水冷排结构，核心定位是压制高功耗桌面级CPU的持续发热，覆盖日常内容渲染、大型3A游戏运行、多线程编译等长时间满负载的使用需求。从结构设计逻辑来看，冷排部分采用标准280mm规格的铝制鳍片排布，水道走向为平行直通式设计，能够最大化冷却液与鳍片的接触面积，配合冷头内部的微水道结构，可以快速将CPU核心产生的热量传导至冷排鳍片区域。冷头侧面预留了标准的水管走管空间，安装时可以根据机箱内部的走线空间选择上置、前置或者顶置的安装位，不会与主板散热装甲、高马甲内存产生结构干涉。搭配的两款NF-A14风扇采用了猫头鹰经典的棕色扇叶设计，扇叶边缘做了锯齿状的扰流优化，能够在相同转速下降低扇叶切风产生的湍流噪音，同时提升风压表现，保证气流可以穿透密集的冷排鳍片，将热量快速带出机箱内部。建模过程中严格参照官方公开的产品尺寸参数划定安装边界：冷排整体厚度控制在30mm标准厚度，加上风扇安装后的总厚度为58mm，适配市面上绝大多数支持280冷排位的ATX、MATX机箱，冷头的扣具安装孔位兼容主流的LGA1700、AM5等当前主流处理器插槽，安装孔位的公差控制在0.2mm以内，能够保证冷头底面与CPU顶盖的充分接触，避免因为安装间隙导致的导热效率下降。需要注意的是，建模时冷排侧面的螺孔结构是参照产品外观图逆向构建的，实际生产中的螺孔深度、螺纹规格需要参照官方的安装手册做进一步校核，在做整机结构干涉检查时，要预留出风扇接线、水管弯折的最小空间，避免安装时出现水管过度弯折导致冷却液流通受阻的问题。这类散热模组的结构建模，核心是要准确还原各部件的装配关系与安装尺寸，不能只追求外观相似度，因为在实际装机选型过程中，结构工程师或者装机人员需要通过三维模型提前预判机箱内部的空间余量，确认冷排安装后不会与显卡、内存、主板供电线等部件产生位置冲突，减少实际装机时的试错成本。风扇与冷排的连接采用标准的长螺丝固定结构，螺丝穿过风扇四角的减震胶钉后拧入冷排的固定螺柱，减震胶钉的结构也在模型中做了还原，能够缓冲风扇运转时产生的微幅振动，避免振动传导到冷排和机箱产生共振噪音。冷头的顶面做了平面处理，可以兼容不同品牌的RGB灯效盖板改装，建模时保留了冷头顶面的安装卡扣结构，方便后续做个性化改装的结构扩展。
