星形多工位储油均布结构件

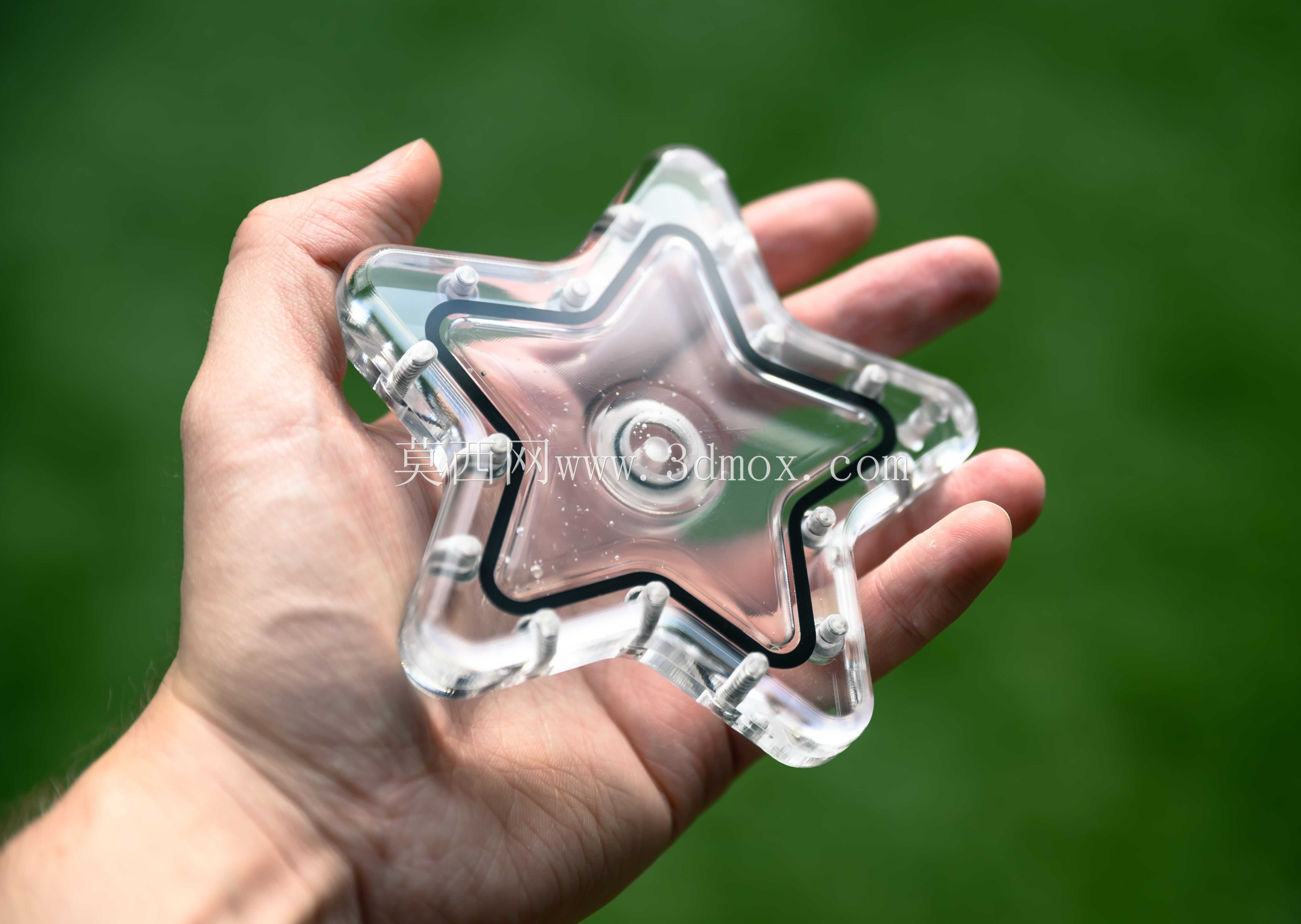

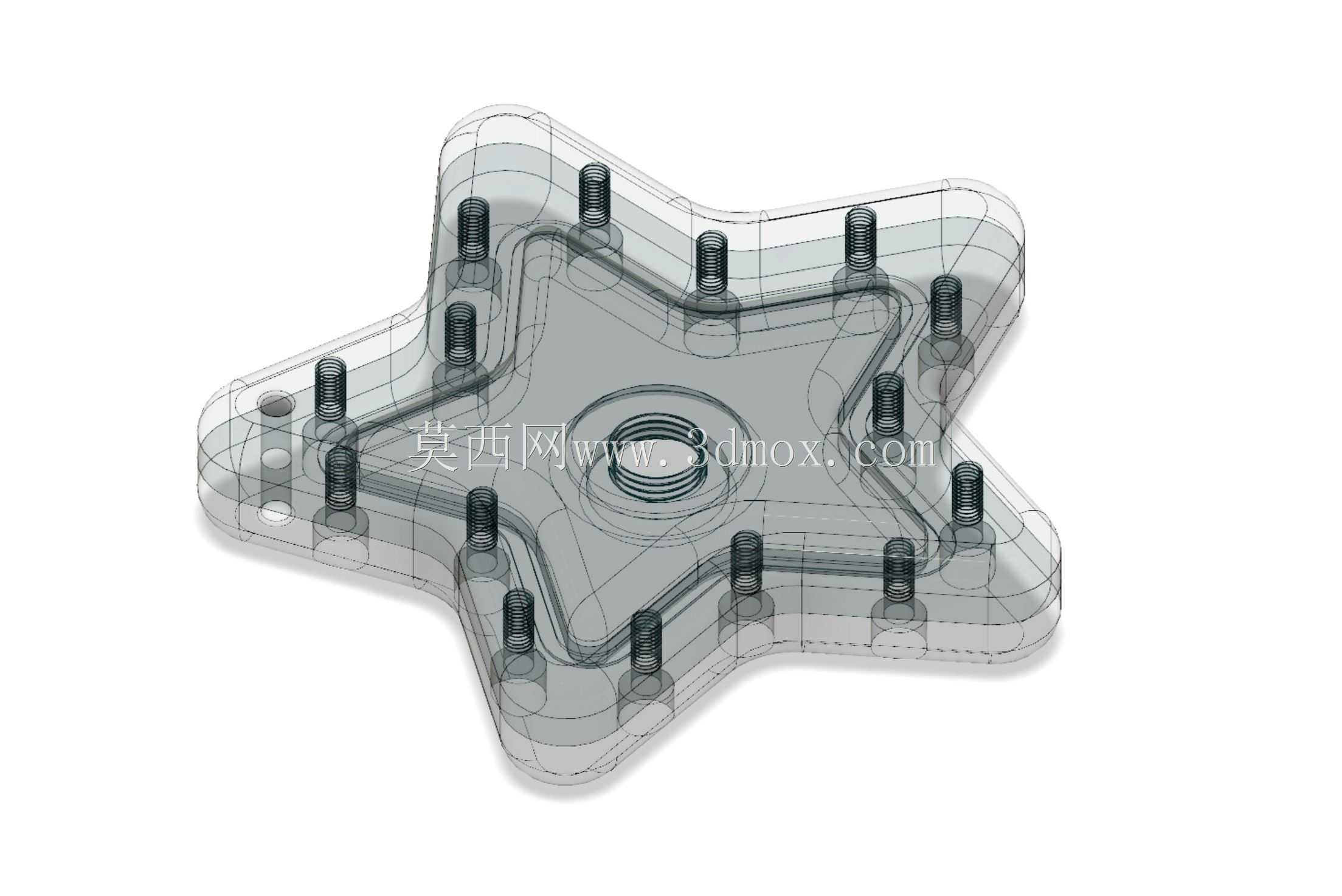

这款星形结构的储油部件，最初是面向定制化水冷散热系统的油路均衡分配需求开发，在小型精密液压回路、实验台冷却供油单元里也能找到适配场景。从结构设计逻辑来看，采用五角星形的外轮廓并非出于造型考量，核心是利用五个等距延伸的凸角，实现12组出油接口的圆周均布，每个凸角位置对应2组垂直布置的安装螺柱，能够直接对接不同方向的供油管路，避免管路弯折带来的流阻损失。中心位置设置的主进油腔做了沉孔螺纹设计，进油端可以直接对接主流规格的供油管路，腔体内壁做了圆弧过渡处理，减少油液进入腔体时的紊流现象，保证各个支路的出油压力偏差控制在工程允许范围内。从安装边界来看，整体结构的最大外缘由五个凸角的顶点连线构成，安装时需要预留对应外接圆直径的平面空间，每个螺柱的位置都做了局部凸台加厚处理，既可以保证螺纹连接的啮合长度足够，也能避免安装锁紧时部件主体产生形变。部件主体采用透明亚克力材质制作，一方面是方便调试阶段直接观察腔体内的油液流动状态，排查是否存在气泡堆积、油路堵塞的问题，另一方面亚克力材质的加工难度低，通过CNC铣削就能完成整体型腔的加工，不需要额外开模，适合小批量定制场景的快速交付。在功能特性上，这款结构件除了基础的储油、油路分配作用，每个支路接口的位置都预留了密封槽安装位，装配时搭配O型圈就能实现端面密封，不需要额外缠绕生料带或者涂密封胶，后期维护拆解也更方便。设计阶段特意将所有安装螺柱的轴线设置为与主体安装平面垂直，不需要做斜孔加工，普通三轴CNC设备就能完成全部加工工序，不需要定制特殊工装，加工成本可以控制在较低水平。实际应用中，这类均布式储油分配件常被用在多工位冷却的小型实验设备、PC水冷改装的分路供油、小型液压夹具的稳压供油环节，相比圆柱形的常规分配器，星形结构的各个接口间距更大，管路安装时不会出现接头干涉的问题，即使是大规格的快插接头也能顺利装配。在壁厚设计上，主体型腔的侧壁厚度保持均匀，避免加工后出现应力变形，透明材质的壁厚控制在合理区间，既保证足够的结构强度承受供油压力，也不会因为壁厚过厚影响内部油位的观察效果。
