USB公头PC端连接线缆接头结构设计

日常做消费电子外设结构设计时，USB公头这类PC端连接接头是绕不开的基础组件，从台式机前置扩展面板、外接键鼠、U盘到工业设备的调试数据线，但凡涉及和PC端USB-A接口对接的场景，都要用到这类接头结构。这次的接头设计采用无混合建模思路，所有结构特征都做了实体拆分，没有用多实体混合布尔运算的偷懒做法，后续改模、出工程图时能直接对应每个零件的加工公差，不会出现特征树混乱找不到参考的问题。

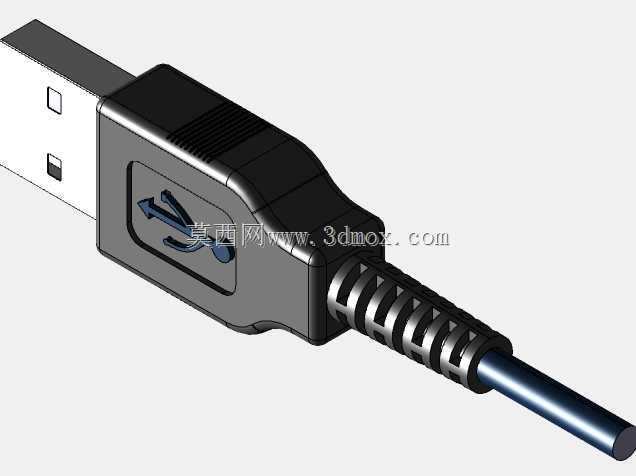

先看实际使用的功能需求，这类PC端USB接头首先要满足插拔寿命要求，金属插舌部分的尺寸严格遵循USB-IF的接口规范，插舌宽度、厚度以及内部触点的位置公差控制在0.05mm以内，插入母座时不会出现松垮晃动感，插拔力控制在15N到20N区间，既不会因为太紧导致插拔费力，也不会因为太松出现接触不良、数据传输中断的问题。尾部的防弯折结构是设计重点，日常使用中线缆经常会被拉扯、弯折，普通接头如果没有应力释放结构，很容易在根部出现线皮断裂、内部芯线脱焊的问题，这次的螺旋状防弯折护套采用软胶材质，和硬塑外壳做了倒扣嵌合结构，装配时不需要额外打胶就能牢牢固定，弯折角度可以达到90度不会出现护套脱落的情况，反复弯折上千次也不会损伤内部芯线。

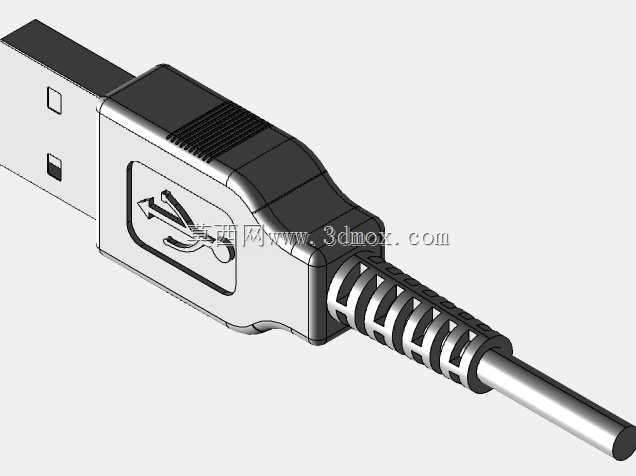

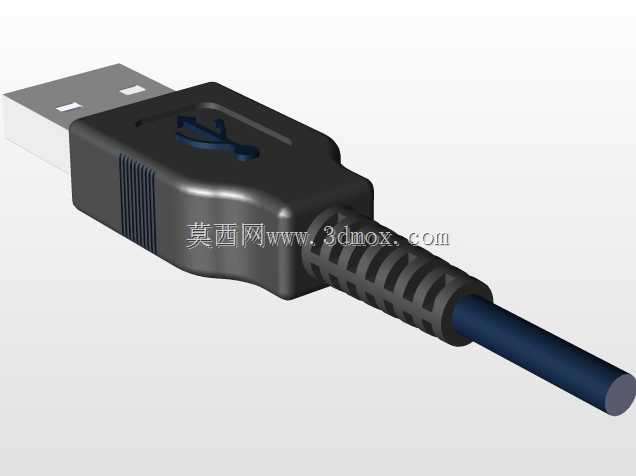

外壳部分采用双色注塑的结构思路，外层黑色硬塑做主体支撑，表面做了细咬花处理，插拔时增加手指摩擦力不会打滑，侧面的USB标识做了凹陷填漆的结构，长期使用摩擦也不会掉标。内部的金属屏蔽壳完全包裹插舌部分，和母座的金属外壳接触后能形成完整的屏蔽层，减少外界电磁干扰对数据传输的影响，屏蔽壳的两侧做了弹性弹片，插入母座后能卡紧母座内壁，避免使用过程中接头意外脱落。尺寸边界上，整个接头外露部分长度控制在35mm以内，最大宽度14mm，厚度7mm，不会出现相邻USB接口互相干涉的情况，哪怕是笔记本电脑上间距很小的并排USB口，插这个接头也不会挡住旁边的接口。线缆出线部分的直径适配常规4mm外径的USB屏蔽线，内部芯线焊接位置预留了2mm的焊盘空间，生产时工人操作有足够的操作空间，不会出现焊盘太小导致虚焊的问题。

做这类结构设计时很容易忽略的是装配公差累积，硬塑外壳、金属屏蔽壳、内部胶芯、插舌这几个零件的配合公差都做了分层设计，硬塑外壳和屏蔽壳采用间隙0.02mm的过渡配合，胶芯和屏蔽壳采用过盈0.03mm的压合配合，装配后不会出现零件松动错位的情况，哪怕是跌落测试也不会出现内部结构散架的问题。另外在插舌的根部做了加强筋结构，避免插拔时用力过猛导致插舌断裂，很多廉价USB接头就是因为这里没有做加强，插几次就出现插舌歪掉、断在母座里的问题，这个加强筋的厚度做了0.8mm，完全能承受正常插拔的侧向力。
