计算机散热用七叶螺旋轴流风扇结构

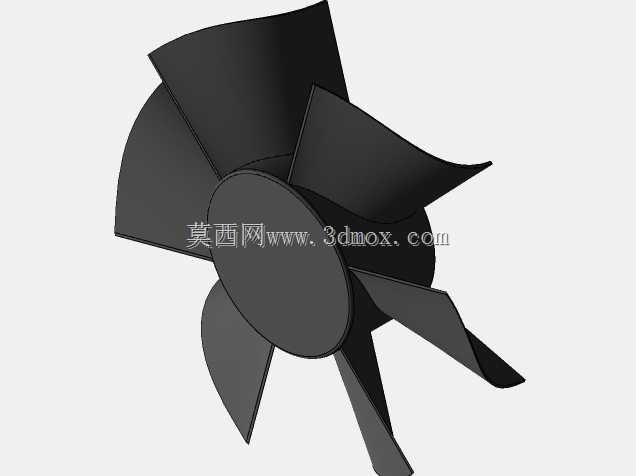

日常做消费电子散热结构选型时，这类七叶螺旋轴流风扇是台式机、紧凑型工控机散热系统里的核心风冷部件，主要作用是驱动空气形成定向流道，带走CPU、显卡、供电模块这类高发热元件工作时累积的热量，避免元件因结温过高触发降频保护甚至硬件损坏。不同于普通直板扇叶的结构，这款扇叶采用了变截面螺旋扭角设计，从叶根到叶梢的弦长、安装角连续渐变，叶根区域扭角偏大，能在靠近轮毂的低线速度区域保证足够的气流推动能力，减少轮毂附近的气流滞止区；叶梢区域扭角收窄，能降低叶尖涡流强度，既减少扇叶转动时的气动噪声，也能避免叶梢与安装边框间隙处的回流损耗，提升整体送风效率。扇叶数量选用七叶布局，相比常见的五叶结构，在相同转速下能把气流切割得更细碎，降低转动时的气流脉动噪声，同时在相同风量需求下可以适当降低工作转速，进一步控制运行噪音，适配家用台式机、办公电脑这类对噪音敏感的使用场景。轮毂部分采用一体化包覆设计，中心预留标准的电机安装轴位，轮毂外圆与扇叶根部做圆弧过渡，避免应力集中，长期高速转动下也能降低扇叶根部的疲劳断裂风险。安装边界上，这类风扇适配标准的120mm方形安装孔位，安装孔中心距符合PC机箱散热位的通用规范，扇叶整体旋转外径略小于安装边框内径，预留足够的安全间隙避免转动时剐蹭边框，扇叶轴向厚度控制在常规25mm厚风扇的尺寸范围内，不需要额外改造机箱结构就能直接替换同规格的常规风扇。实际建模时要注意扇叶曲面的光顺性，每个截面的翼型衔接要保证G2连续，不然3D打印手板或者开模量产时容易出现曲面拐点，转动时会产生额外的紊流噪音，同时要做动平衡校验的结构预留，在轮毂端面上预留平衡块粘贴位，方便量产时校正扇叶的动平衡量，控制高速转动时的振动幅度。这类风扇除了用在PC机箱散热，也能适配小型服务器机箱、紧凑型ITX主机、桌面级3D打印机的散热位，只要安装孔位、厚度尺寸匹配，就能直接替换使用，螺旋扇叶的设计在低转速下的送风表现比直板扇叶更好，适合对噪音控制有要求的长时间运行场景。
