模块化可升级智能手机结构设计方案

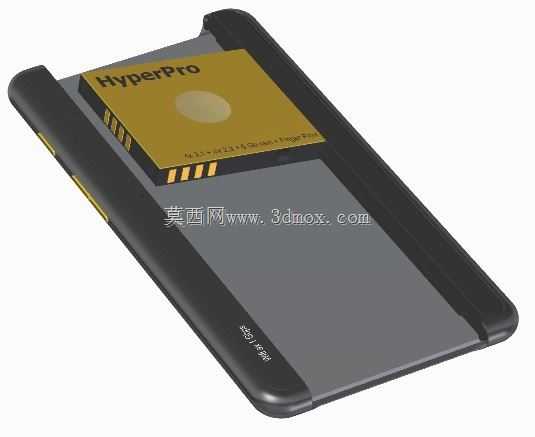

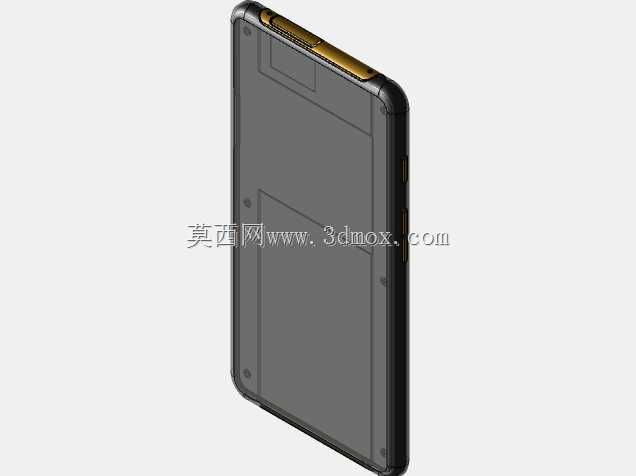

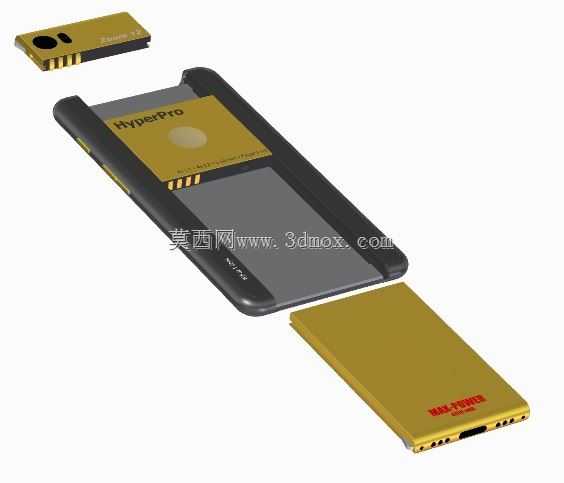

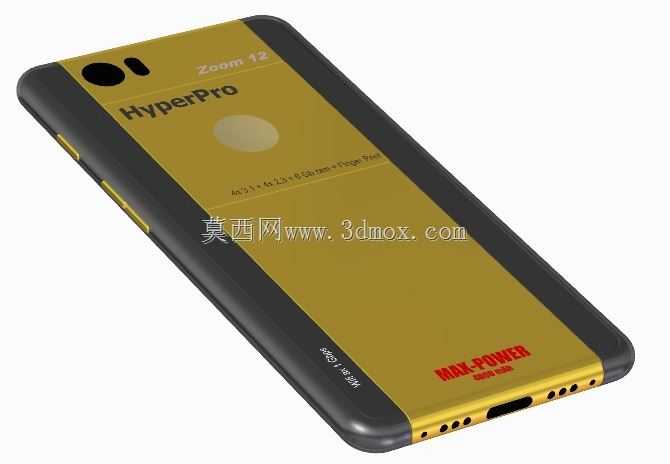

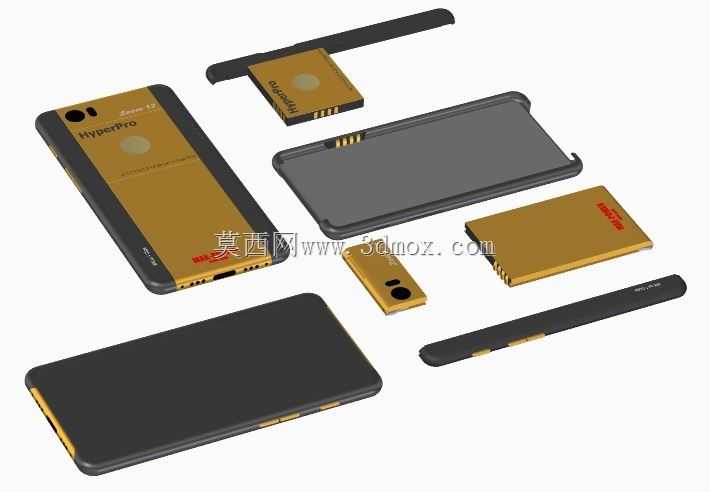

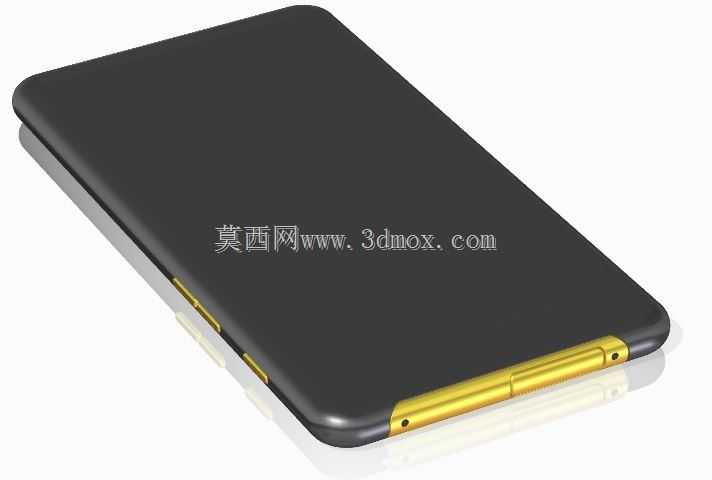

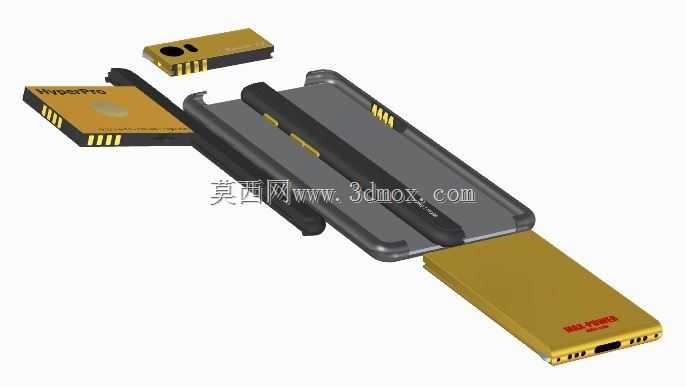

这款模块化智能终端的结构设计，核心参考了台式计算机的可替换硬件逻辑，打破传统消费电子一体化封装的固化思路，将整机按功能域拆分为多个可独立拆装的独立模块，每个模块通过统一的中央连接基座实现信号与供电的互联互通，用户可根据自身使用需求单独更换对应功能模块，无需更换整机即可完成性能升级或功能拓展。从结构布局来看，屏幕组件承担整机的基座承载功能，所有功能模块均围绕屏幕背部的中央连接矩阵排布：上部区域集成摄像头模组与环境传感组件，包含前置成像单元、光线距离传感器、后置多摄模组的独立安装位，模块与基座之间采用定位销加触点连接的方式，保证成像模块的光轴对齐精度，避免拆装后出现拍摄偏移问题。左侧区域集中布置核心运算相关模块，包含处理器单元、运行内存、存储介质、蜂窝天线与指纹识别组件，所有模块通过屏蔽罩做独立电磁隔离，避免高频运算信号对天线接收造成干扰，模块与基座的连接采用防呆卡扣设计，拆装时无需额外工具即可完成固定，同时预留导热垫接触位，将核心运算模块的热量传导至中框金属散热层。右侧区域布置侧边功能按键与WiFi天线模块，按键模块采用独立弹片结构，更换时无需拆解整机中框，天线模块沿中框侧边布置馈点，保证无线信号的全向接收能力。底部区域集成电池单元、扬声器组件与USB接口模块，其中电池模块支持热插拔更换，可搭配外接游戏手柄模块替换原有电池与后盖组件，实现续航拓展与握持形态的切换，电池模块自带独立充放电管理电路，可脱离整机单独完成充电操作，无需依赖主机供电回路。整机外形尺寸控制在常规直板手机的握持范围内，中框采用圆弧过渡处理，所有模块的安装边界均不超出中框外轮廓，模块拼接处预留0.1mm的装配公差，避免长期使用后出现拼接缝隙不均的问题，各模块的连接触点均做镀金防氧化处理，保证反复拆装后的接触可靠性，接口模块处做防水胶圈预留，可实现基础的生活防水防护。这种模块化设计思路可大幅降低电子废弃物的产生，用户无需为单一模块的性能落后更换整台设备，同时可根据不同使用场景搭配对应功能模块，比如外出拍摄时更换大底摄像模块，长时间户外使用时更换大容量电池模块，游戏娱乐时更换手柄拓展模块，实现一台终端适配多场景使用需求。
