智能手机外接PSP式游戏手柄结构设计

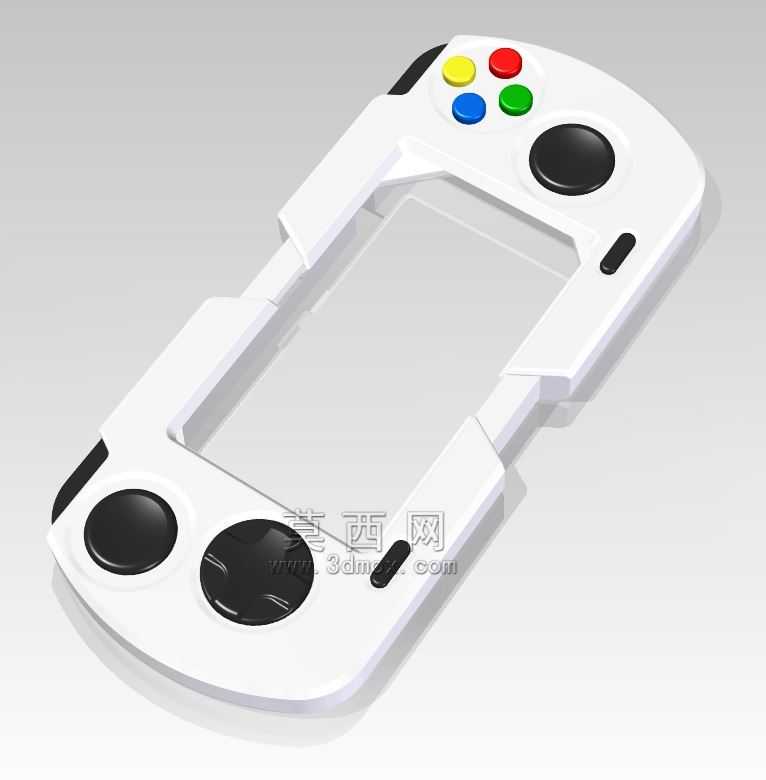

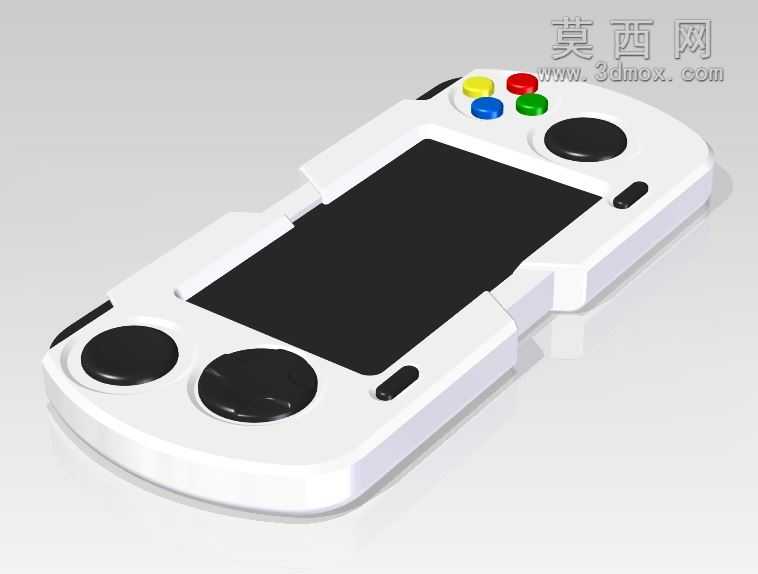

　　这款手持外设的核心定位是将常规智能手机拓展为类PSP形态的掌上游戏操控终端，适配当下移动端游戏、模拟器类应用的实体操控需求，解决触屏操作无实体反馈、易误触、长时间操作遮挡屏幕的痛点。从结构设计逻辑来看，整体采用半包式夹持布局，壳体中间预留与手机尺寸匹配的矩形安装槽，槽体边缘做内凹限位台阶，可适配市面主流直板智能手机的厚度与宽度范围，安装时手机从侧边滑入槽内，依靠槽壁的弹性卡扣与防滑胶条实现固定，避免游戏过程中手机滑脱移位，同时预留了手机充电接口、扬声器的避让缺口，不会影响手机本身的外接充电与音频输出功能。

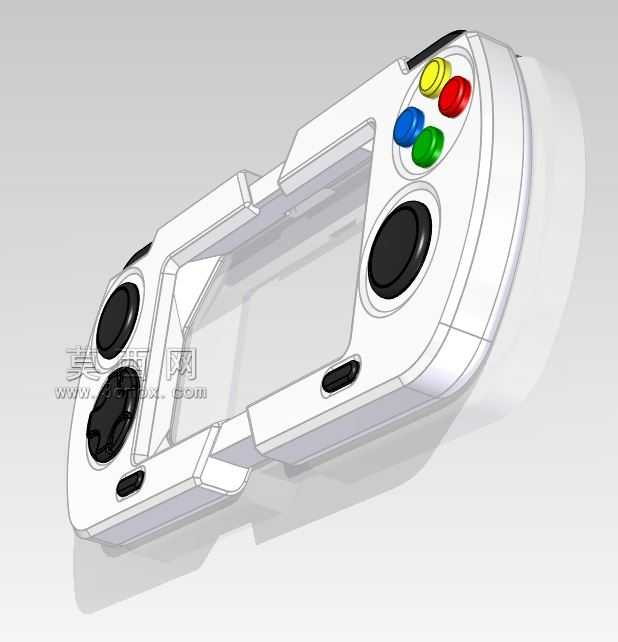

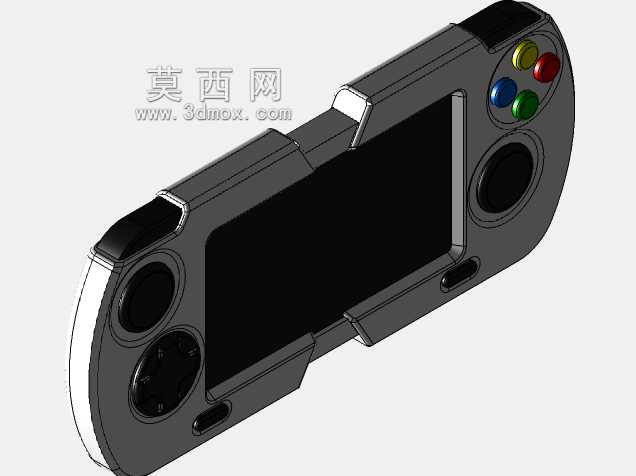

　　操控区域的布局完全贴合人体工学握持姿态，壳体下半部分左右对称设置两组大尺寸圆形摇杆，摇杆采用下凹式帽体设计，帽面做磨砂防滑纹理，拇指放置时自然贴合指腹弧度，摇杆的摆动行程控制在8-10mm区间，既保证足够的操控精度，又避免行程过大导致拇指疲劳；摇杆上方右侧区域排布四枚彩色动作按键，按键采用经典的菱形布局，键程设置为1.5mm，触发压力控制在60g左右，按压反馈清晰，不同颜色的按键帽可帮助用户快速识别按键功能，降低盲操作时的误触概率。壳体右侧摇杆旁设置一枚小型椭圆形功能按键，可对应游戏内的菜单、返回等快捷操作，两侧握持区域做圆弧收腰处理，表面做细微的咬花纹理，提升长时间握持的摩擦力，减少手汗导致的打滑问题。

　　从实际应用场景来看，这款外设可覆盖移动端原生动作游戏、复古主机模拟器、云游戏平台等多种使用场景，相比普通的拉伸式手柄，整体壳体采用一体化硬质结构，刚性更强，操控时不会出现结构形变导致的操控虚位，壳体的边角全部做R3以上的圆角过渡，避免尖锐棱角硌手，整体重量控制在120g以内，加上手机后的总重量符合单手握持的承重范围，长时间游戏不会产生明显的负重感。结构设计上充分考虑了安装边界的兼容性，中间的手机容纳槽宽度可适配65-85mm宽度的直板手机，厚度方向可容纳带常规保护壳的手机，无需额外拆卸手机壳即可安装，槽体内侧的防滑胶条采用软质硅胶材质，夹紧时不会刮花手机边框与后盖。

　　内部结构预留了蓝牙模块与内置电池的安装腔体，可通过蓝牙与手机实现无线连接，避免有线连接的线材牵绊问题，腔体内部设置有对应的筋位与卡扣，用于固定电路板与电池，无需额外螺丝即可实现内部组件的固定，装配效率更高；壳体上下端预留了按键的触发柱与复位弹簧的安装位，每个按键下方都设置有限位筋，避免按键按压时出现偏斜卡滞的问题。摇杆组件采用标准的电位器摇杆安装位，可直接选用市售的标准掌上设备摇杆配件，降低生产开模与配件采购成本，整体壳体壁厚控制在2mm，既保证足够的结构强度，又能控制整体重量，壳体边缘做0.5mm的拔模斜度，满足注塑生产的工艺要求，不会出现脱模卡滞的问题。

　　从使用体验的设计考量上，所有操控按键的位置都落在拇指自然活动的覆盖范围内，握持时手腕处于自然放松的姿态，无需过度弯曲拇指即可触碰到所有按键与摇杆，相比触屏操作时手指遮挡屏幕的问题，实体按键布局在屏幕两侧的壳体区域，游戏过程中屏幕完全无遮挡，视野更加完整。壳体背面做微弧面处理，贴合手掌的自然曲线，握持时手掌与壳体的接触面积更大，压强分布更均匀，长时间握持不会产生局部压痕，同时背面预留了可选的背键安装位，可拓展自定义宏功能按键，满足高阶玩家的自定义操控需求。
