手动心轴压力机装配结构三维设计

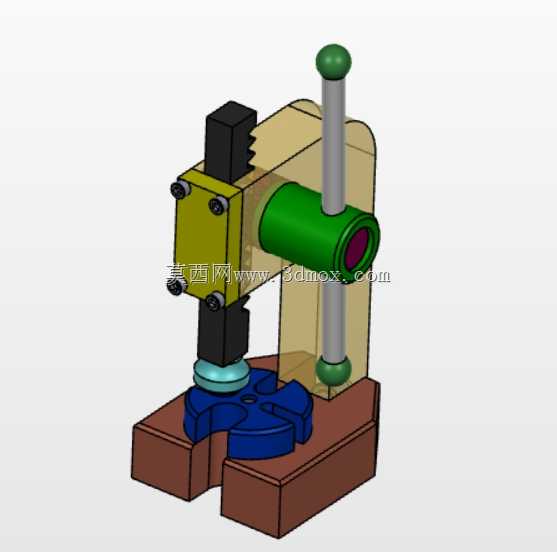

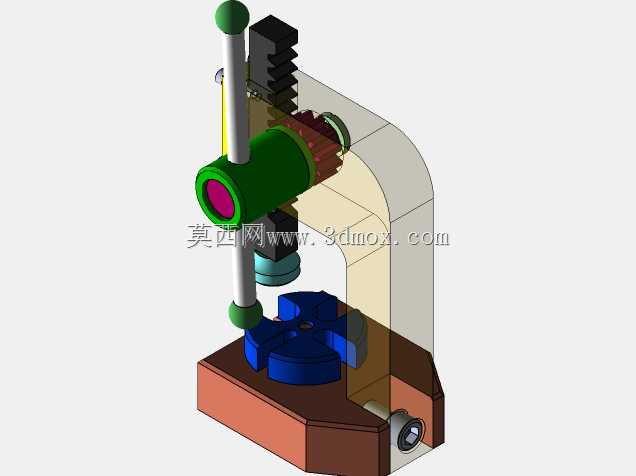

这款手动心轴压力机主要面向小批量零部件压装作业场景，常见于五金加工车间的小件过盈装配、维修工位的轴承压入、电子组件的引脚压合以及教学实训场景的手动施压作业，相比大型气动、液压压机，它不需要外接动力源，可灵活放置在工作台任意位置，适配零散、小吨位的压装需求，不会出现大设备做小活的动力浪费问题。从功能结构来看，设备采用立式悬臂布局，底部带定位槽的铸铁基座承担整机承重与工件定位功能，基座上的蓝色定位工装可根据不同压装工件更换适配的定位套，保证压装过程中工件不会偏移；中部的绿色导向套为压头提供竖直方向的运动导向，避免压头下行时出现偏载，手动操作的竖直导杆带上下限位胶头，防止操作时导杆脱出导向座，操作端的球形握把符合人手握持施力的人机工程要求，长时间操作也不会出现硌手的问题。设计过程中优先考虑了手动操作的施力逻辑，压头组件采用可快换的夹头结构，可根据压装需求更换平压头、定位压头、环形压头等不同端头，适配销钉压入、轴承外圈压装、塑料件铆压等不同作业需求；机身的立板与基座采用螺栓紧固连接，既保证了连接刚性，也可在后期维护时快速拆解更换磨损部件。安装边界方面，整机占地尺寸适配常规钳工工作台的摆放空间，基座底部预留了螺栓安装孔，可在需要大吨位施压时将整机锁紧在工作台面上，避免压装过程中设备移位；压头的下行行程覆盖常规小型零部件的压装高度范围，导向套与压杆的配合间隙控制在合理范围，既保证运动顺畅，也不会出现压头晃动导致压装歪斜的问题。在实际使用中，这类小型手动压机的压装力可通过操作人员的施力大小灵活控制，对于脆性材料、薄壁件的压装作业尤为友好，不会出现气动压机压力过大压坏工件的问题，同时整机没有复杂的管路、电路结构，日常维护仅需定期在导向杆位置涂抹润滑脂即可，故障率极低，适合作为生产一线的辅助压装工装，也可作为非标自动化设备的手动补压工位配套设备使用。
