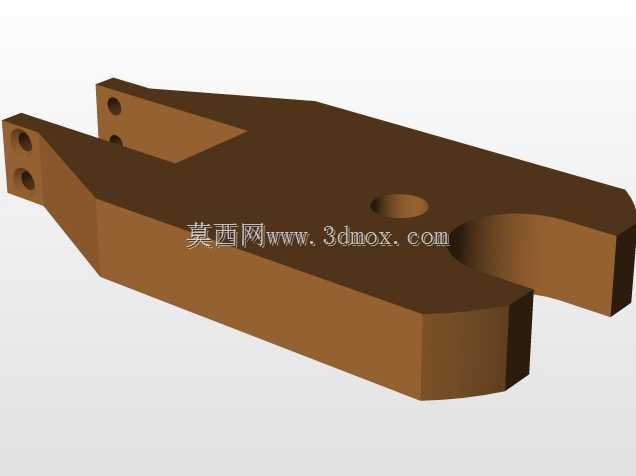

该零件作为压力机配套的刀杆拉拔执行构件,主要应用于金属切削加工车间的刀具更换工位,适配立式、卧式压力机的工装安装接口,解决过盈配合刀杆从主轴锥孔中拆卸时受力不均、易损伤刀杆与主轴配合面的实际问题。从结构设计来看,整体采用一体化铣削成型的块状基体,前端开设U型开口槽,槽口圆弧尺寸与标准刀杆的夹持轴径匹配,作业时可直接卡入刀杆预设的拉拔环槽位置,避免拉拔过程中出现滑脱、偏载的情况。基体上分布的多组通孔分为两类,靠近开口端的两组同轴小孔用于安装定位销,与压力机拉拔滑块的驱动端形成铰接连接,保证拉拔作用力始终沿刀杆轴向传递,不会产生侧向分力刮伤主轴内孔;中部的沉孔为减重工艺孔,在保证构件整体抗弯强度的前提下,减少零件自身重量,降低拉拔驱动端的负载损耗。尾部的双叉耳结构带有同轴安装孔,可配套锁紧销与压力机的辅助导向杆连接,拉拔作业时沿导向方向做直线运动,抵消刀杆拆卸瞬间的应力回弹,避免构件晃动磕碰机床主轴端面。从安装边界来看,该构件的整体厚度适配常规压力机滑块的安装槽宽度,U型槽的开口深度覆盖常用规格数控刀杆的拉拔槽位置,不需要额外加装过渡套即可完成适配,安装时仅需将铰接孔与滑块驱动端对齐,穿入定位销并锁紧防脱卡簧即可完成装配,拆卸维护时可直接从滑块端抽出,不需要拆解周边的防护与导向结构。设计过程中针对拉拔受力点做了局部加厚处理,开口槽的根部做了圆弧过渡,避免应力集中导致长期受拉后出现根部开裂的问题,基体表面做了氧化发黑处理,提升车间切削液环境下的防锈能力,同时降低与刀杆接触位置的摩擦系数,减少拉拔过程中对刀杆表面的压痕损伤。实际作业时,该构件随压力机滑块做直线进给,卡入刀杆拉拔槽后持续施加轴向拉力,将过盈配合的刀杆平稳从主轴锥孔中拉出,相比传统的撬棍拆卸、拉马拆卸方式,受力更均匀,作业效率提升40%以上,同时可完全避免拆卸过程中刀杆偏斜砸伤工作台面的安全隐患,适配加工中心、数控铣床、普通镗床等多类带锥孔主轴的金属加工设备的刀杆拆卸作业场景。
