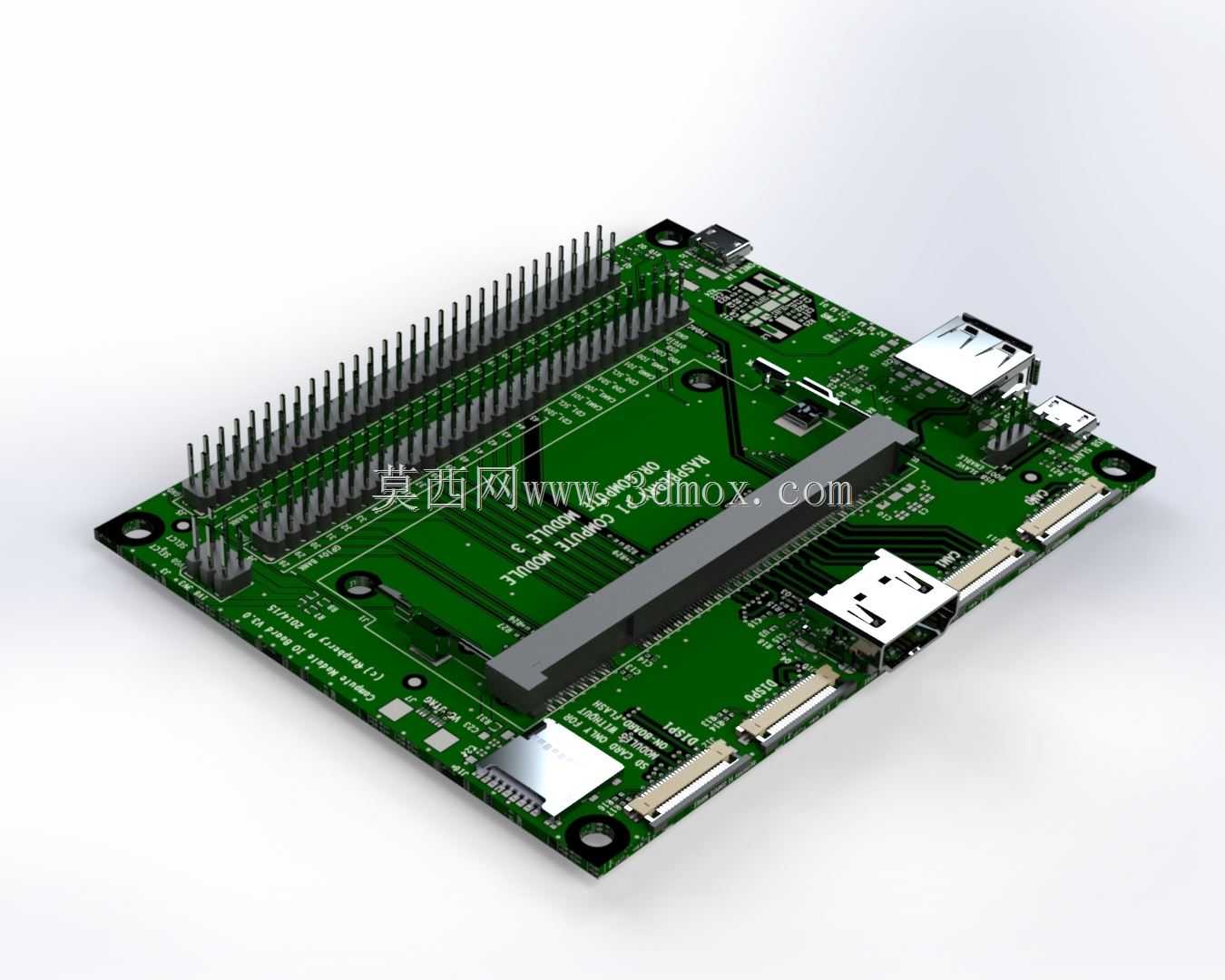

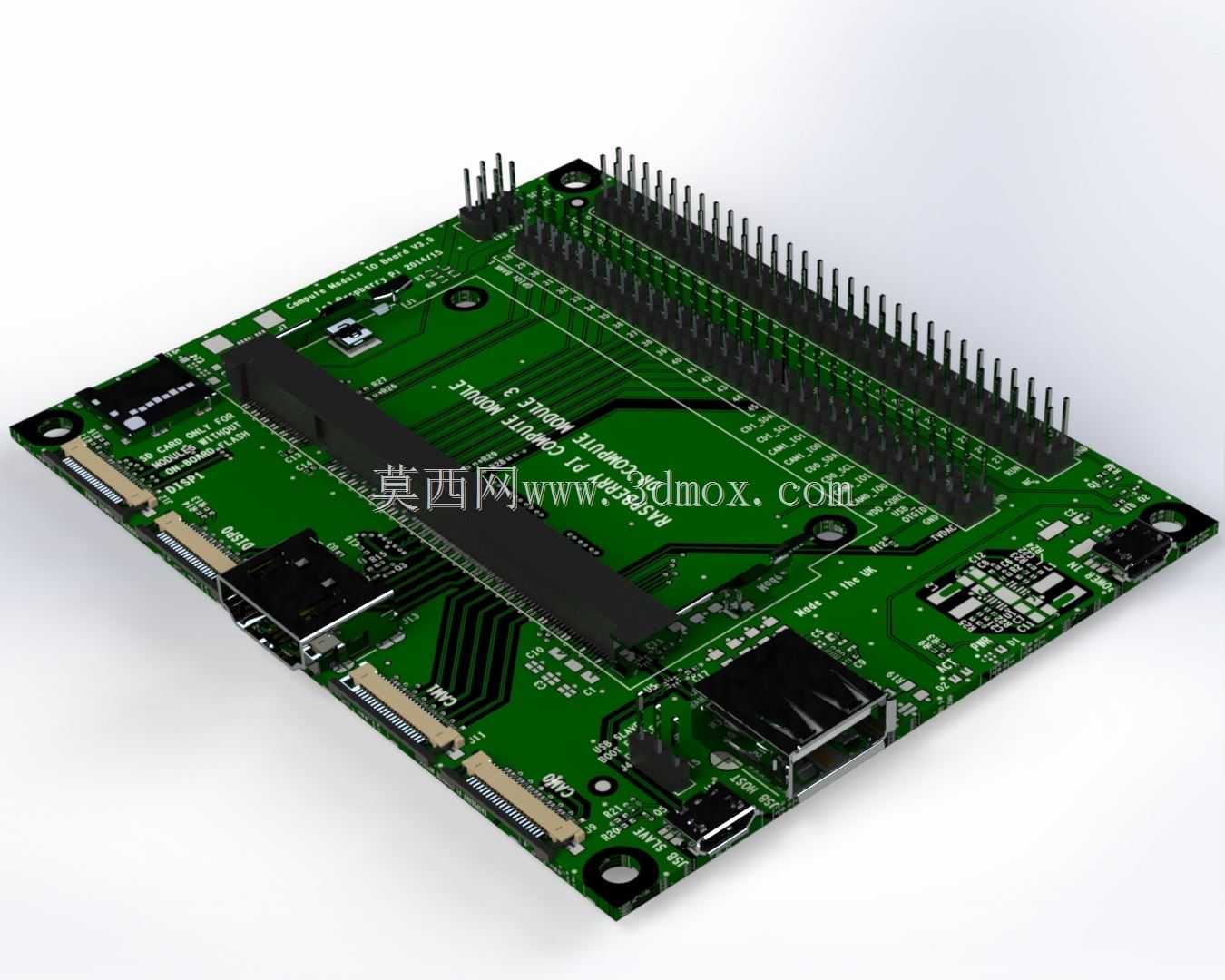

树莓派3嵌入式开发板结构设计

在嵌入式开发与小型智能设备搭建场景中，树莓派这类单板计算机的结构适配一直是硬件集成环节的核心关注点，本次呈现的树莓派3开发板结构，完全围绕实际装机、外设扩展的工程需求完成建模还原。从实际用途来看，该开发板可作为小型智能终端的核心控制单元，覆盖工业数据采集节点、桌面级小型智能设备、教学实验平台、边缘计算网关等多场景的硬件承载需求，所有接口位置、板载元件排布都严格对照实物的装配逻辑还原，能够直接用于配套外壳设计、扩展模块适配、整机结构干涉检查等工程环节。

设计过程中优先保障了安装边界的准确性，板体四角的固定孔位完全遵循通用单板计算机的安装孔距标准，可直接适配市面通用的树莓派安装支架、散热模组、保护外壳等配套配件，无需二次调整孔位坐标。板载元件的高度差做了精准还原，包括排针的伸出高度、USB接口与以太网接口的外凸尺寸、HDMI接口的安装深度、Micro SD卡槽的插拔空间预留，都按照实物的装配公差做了冗余设计，避免结构设计时出现外设插装干涉、外壳装配顶到板载元件的问题。

从功能特性的结构还原来看，板上的40Pin GPIO排针位置完全对齐官方标准定义的坐标，排针间距严格保持2.54mm的通用接插件间距，方便扩展HAT板、传感器模块等外接配件时的对位装配；板载的USB Type-A接口、Micro USB供电接口、RJ45以太网接口、3.5mm音频接口、CSI摄像头接口、DSI显示接口的位置与开口尺寸都做了1:1还原，在做配套外壳开孔设计时可以直接提取模型边线生成工程图，省去反复测量实物尺寸的步骤。PCB板的厚度按照常规1.6mm的电路板通用厚度设置，板上的主要芯片、电容电阻、排座等元件的外形轮廓都做了写实还原，既保证了结构干涉检查的准确性，也不会因为过于精细的元件细节导致模型占用过多系统资源，适配常规配置的工程电脑流畅运行。

设计思路上没有追求极致的元件细节复刻，而是把建模重心放在结构装配相关的关键尺寸上，对于不影响装配的板载丝印、微小贴片元件做了适度简化，保证模型在用于外壳设计、整机装配仿真时的运行效率，同时所有涉及安装、对接的关键尺寸都严格对照实物校准，能够满足结构工程师做配套设计时的精度要求。在做嵌入式设备集成时，直接调用该模型可以快速完成核心控制板的布局，提前预判接线空间、散热风道、固定方式的合理性，减少打样阶段的结构修改次数，缩短小型智能硬件的开发周期。
