英特尔Movidius神经计算棒结构复刻设计

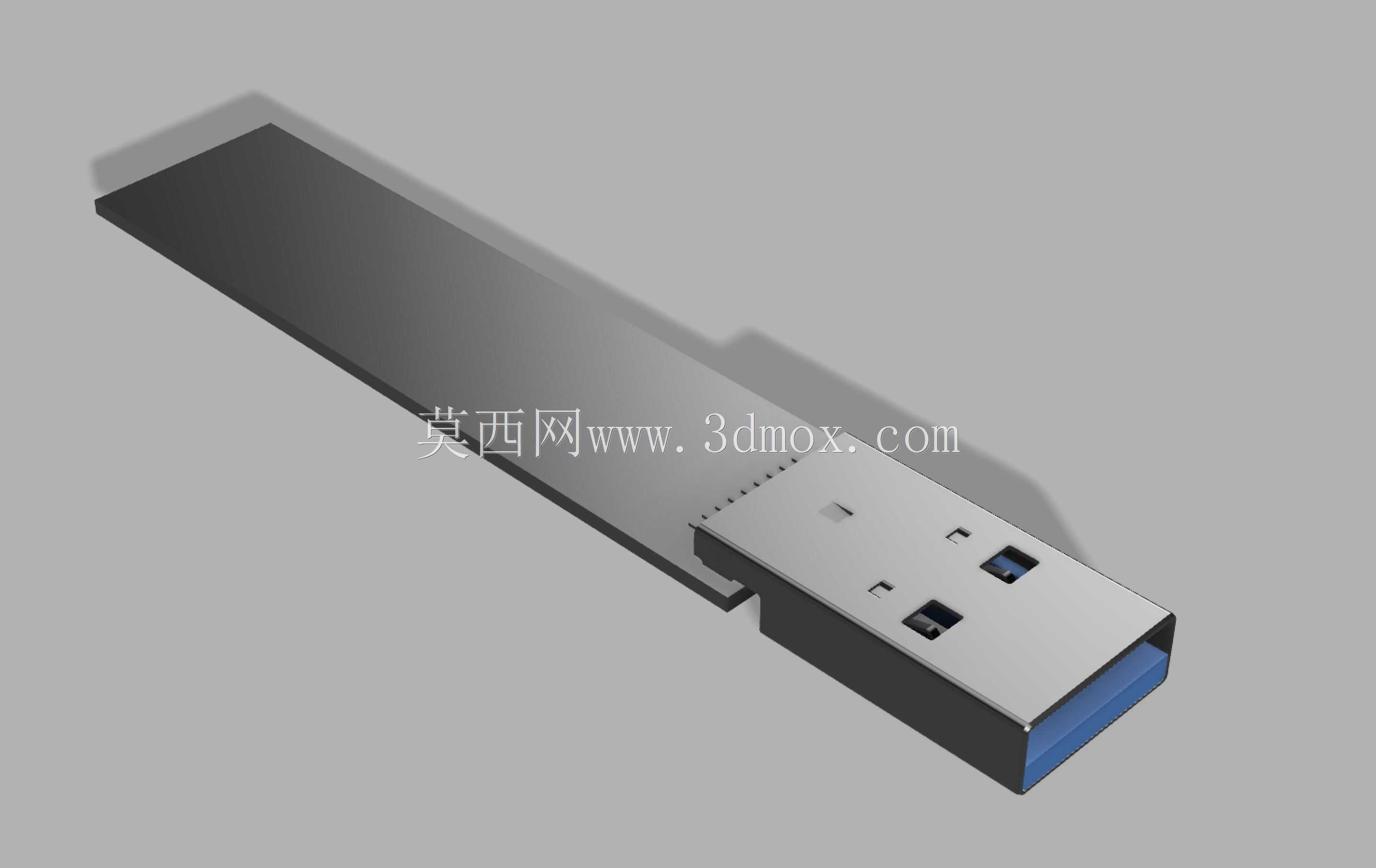

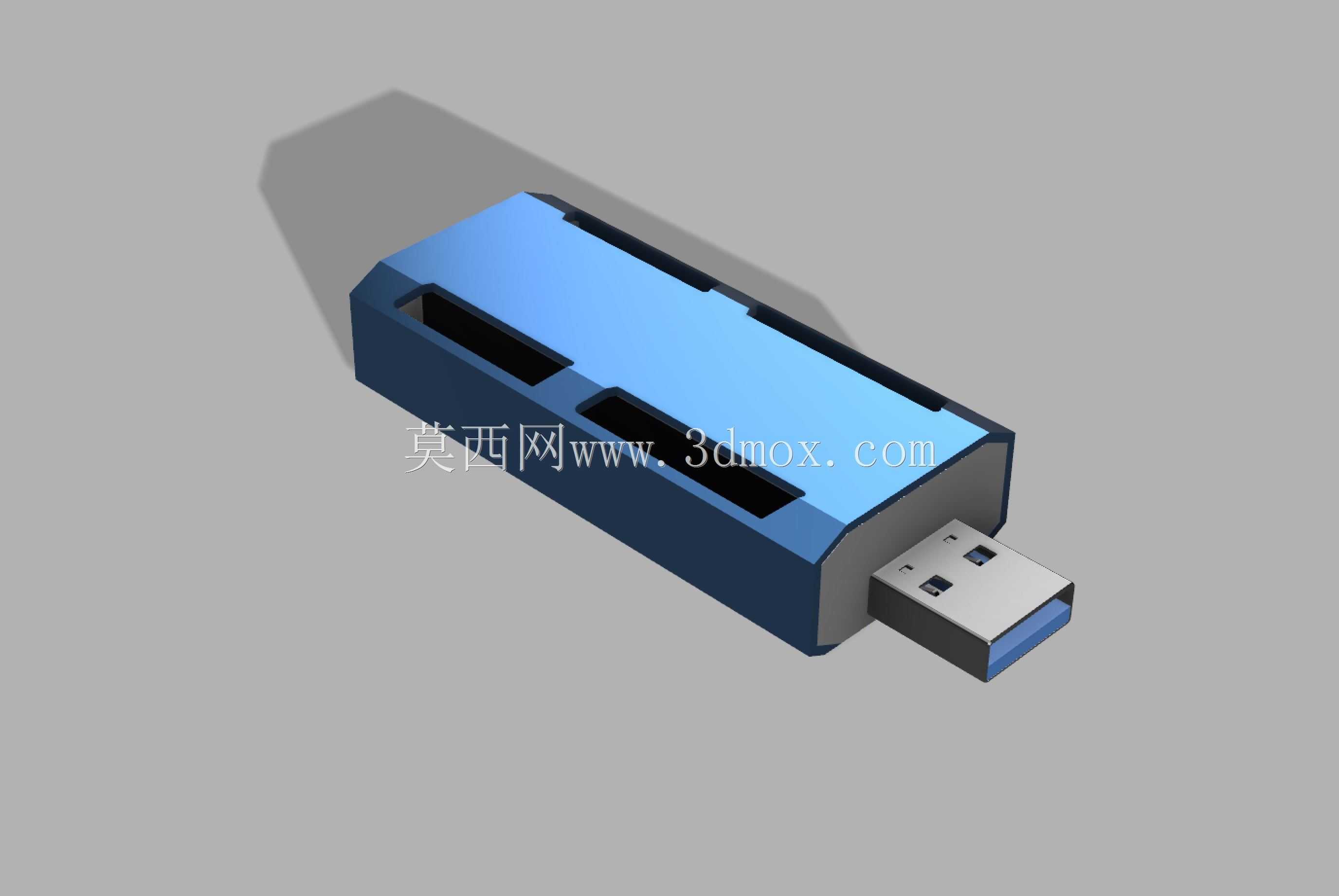

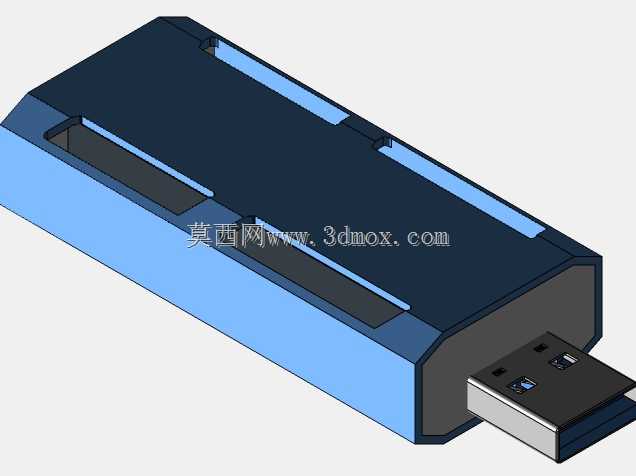

做边缘AI部署的工程师大多接触过Movidius计算棒，这类低功耗推理加速硬件常被嵌入小型视觉检测节点、便携AI采集终端、离线边缘识别设备里，不用依赖云端算力就能完成基础卷积神经网络推理，在工业现场的小型缺陷检测、门禁人脸识别、户外便携图像识别场景里使用率不低。这次做结构复刻的时候，首先考虑的是适配项目自定义机箱的安装需求，原厂自带的散热外壳体积偏大，塞进紧凑的定制小机箱时会和内部走线、固定柱产生干涉，所以在还原核心硬件结构的基础上，做了适配自定义安装的结构调整。整体外形延续了U盘式直插设计，主体为长条形棱边结构，USB公头直接伸出壳体一端，不需要额外接线就能直插主机USB接口，安装时只需要预留对应长度的插拔空间，不会占用相邻接口的位置。壳体分上下两部分和前后端盖，拆解时只需要卸下正面和背面的银色零件，就能看到内部固定用的T2规格TORX螺钉，卸下这四颗螺钉即可分离上下机壳，内部的核心计算板、散热传导结构都能完整露出，不管是做二次改装还是替换散热组件都很方便。结构设计上保留了原厂的散热风道间隙，壳体侧面预留的长条开槽既可以作为空气对流通道带走核心芯片工作时产生的热量，也能作为壳体组装时的定位卡扣槽，上下壳扣合时不需要额外打胶就能实现初步固定，再配合螺钉锁紧就能满足日常插拔的结构强度要求。做结构建模的时候特意核对了USB接口的伸出长度和壳体的截面尺寸，确保直插主机时壳体不会和主机面板的凸起部分产生干涉，安装边界控制在常规USB外设的通用尺寸范围内，既可以单独作为独立计算外设使用，也能拆掉外层散热壳体直接嵌入定制机箱内部，适配紧凑型嵌入式AI设备的安装需求。两个版本的内部核心板安装定位尺寸完全一致，不管是用带外壳的完整版本做外置调试，还是用无外壳的精简版本做内置集成，核心板的固定孔位、接口位置都完全通用，不需要重新调整安装结构，能减少项目里的结构适配工作量。壳体的棱边做了小角度倒角处理，插拔时不会刮手，也能避免组装时棱边割伤线材，所有配合面的公差都按常规3D打印的精度做了预留，打印完成后不需要二次打磨就能顺利组装。
