电脑主板南桥水冷散热冷头结构设计

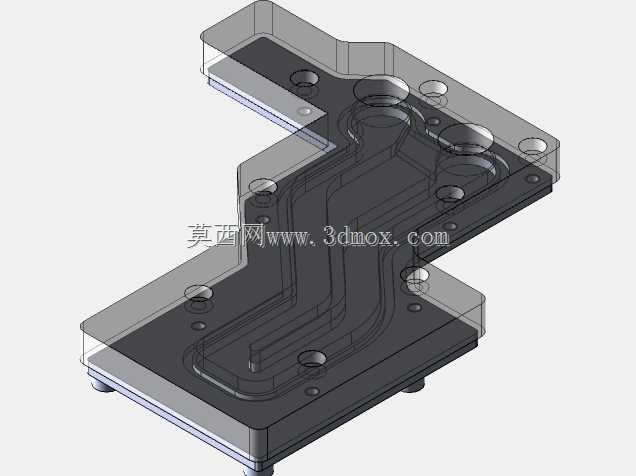

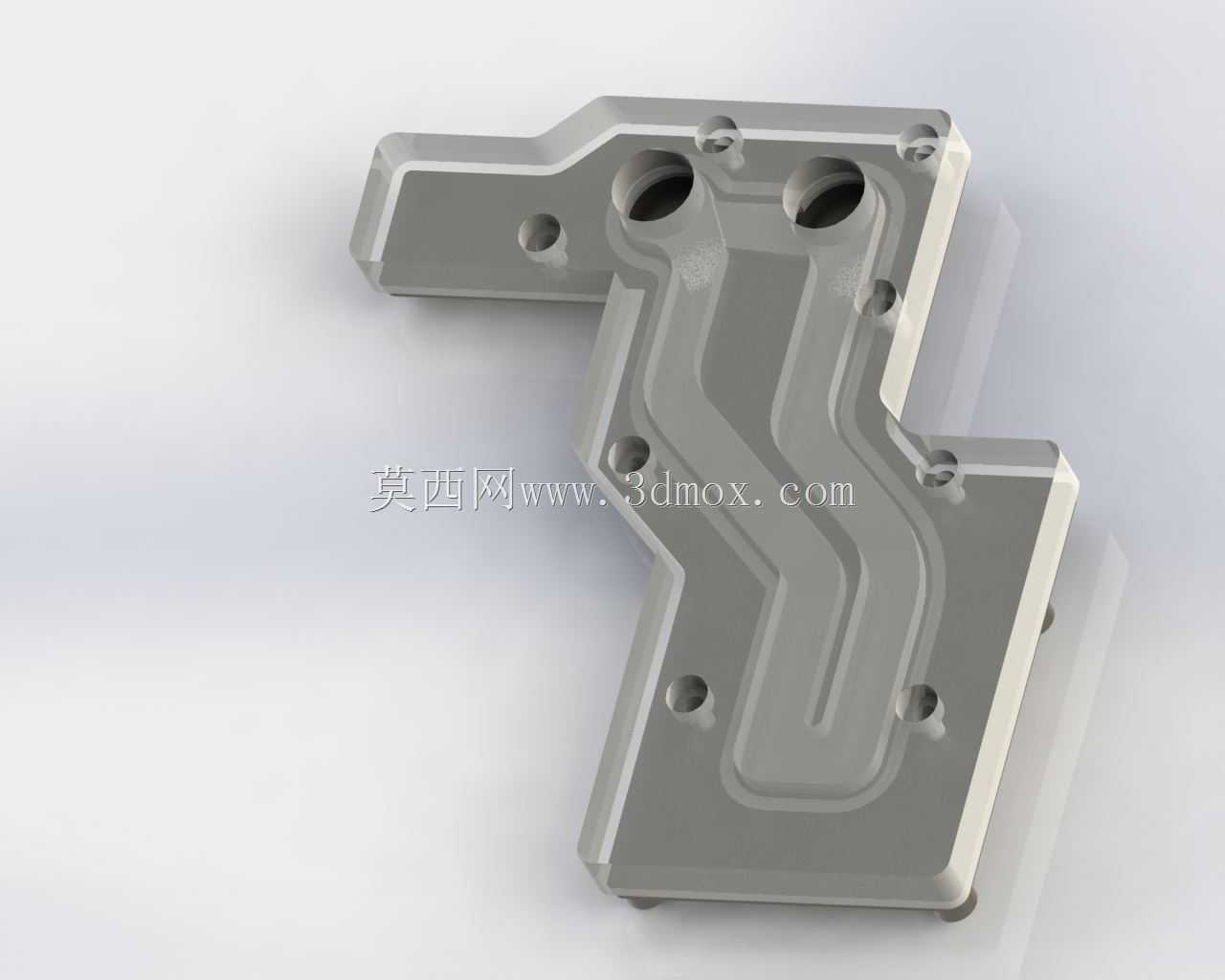

这款南桥水冷头主要面向高端台式电脑主板的南桥芯片散热场景，在常规风冷无法压制南桥高负载下积热的工况下，通过液冷循环带走芯片工作产生的热量，避免主板因南桥过热出现降频、外设连接不稳定甚至掉盘的问题。设计之初首先要匹配对应主板南桥区域的安装孔位，冷头本体采用阶梯式异形轮廓，完全避让主板南桥周边的电容、电感、贴片元件以及M.2散热装甲的安装空间，不会出现安装干涉的情况。冷头内部的流道采用折返式设计，冷却液从进水口进入后会顺着流道完整覆盖整个芯片接触区域，没有流动死区，保证芯片表面各个位置的温度均匀，不会出现局部热点。冷头的安装孔位采用沉头设计，螺丝锁紧后头部完全没入冷头本体表面，不会突出刮碰周边的板卡部件，接触底面的平面度控制在0.02mm以内，安装时搭配导热垫可以完全贴合南桥芯片表面，降低接触热阻。冷头的侧边做了倒角处理，避免安装时锋利边缘划伤主板PCB或者操作人员的手部，进出水接头的位置设置在冷头的上侧，避开主板内存插槽和显卡的安装区域，走管时不会和其他硬件产生空间冲突。在结构强度上，冷头本体的壁厚经过核算，在常规水冷系统1.5bar的工作压力下不会出现形变渗漏，同时整体重量控制在合理范围，长期安装不会对主板PCB产生额外的弯曲应力。设计时还特意调整了冷头左下角的轮廓，修正了原始参考结构直角容易和主板边角元件干涉的问题，适配性更强，有机玻璃盖板的安装槽位公差控制在0.05mm，装配后密封胶圈压缩量均匀，长期使用不会出现漏液隐患。
