适配XboxOne手柄的Vive追踪器固定支架

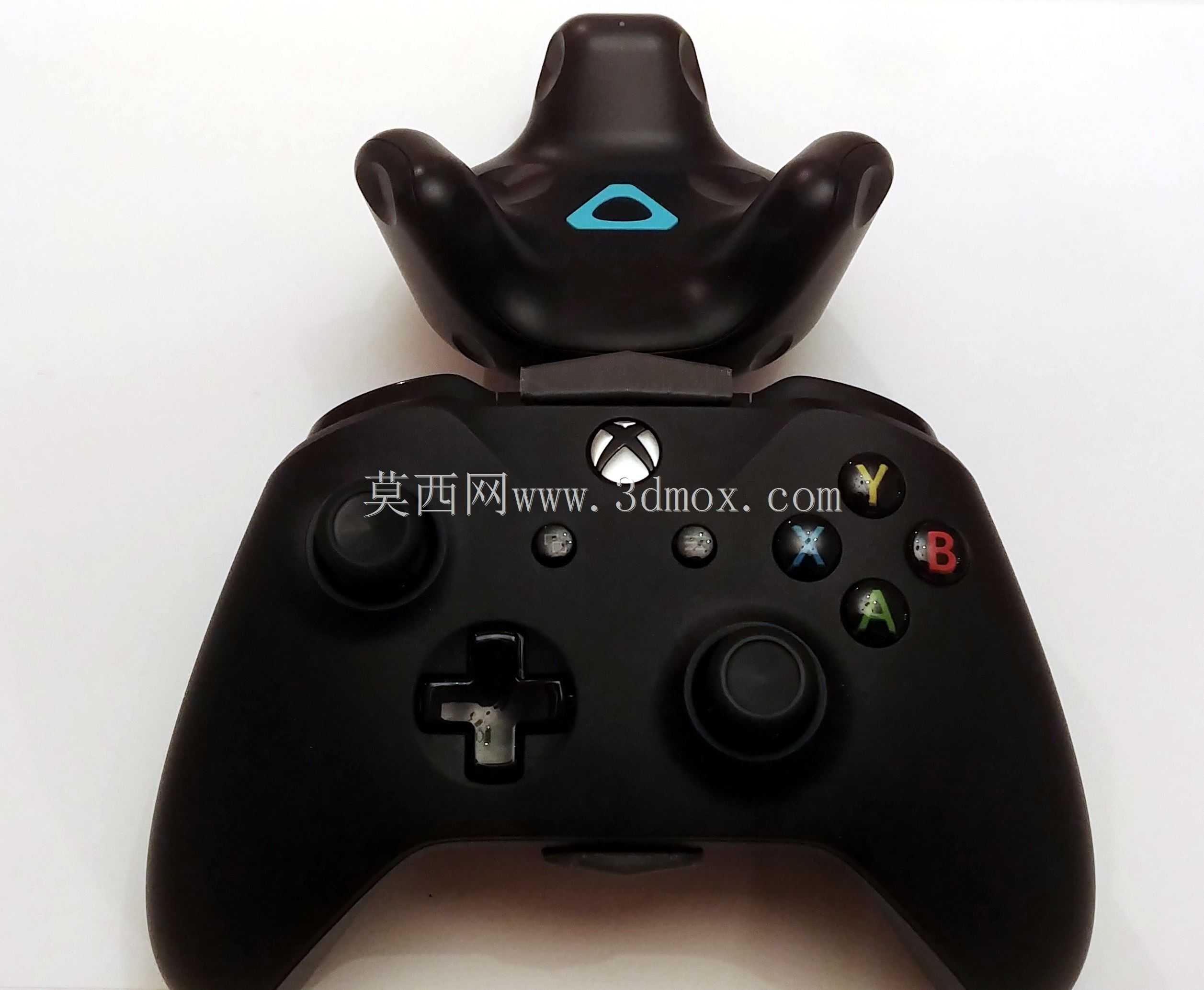

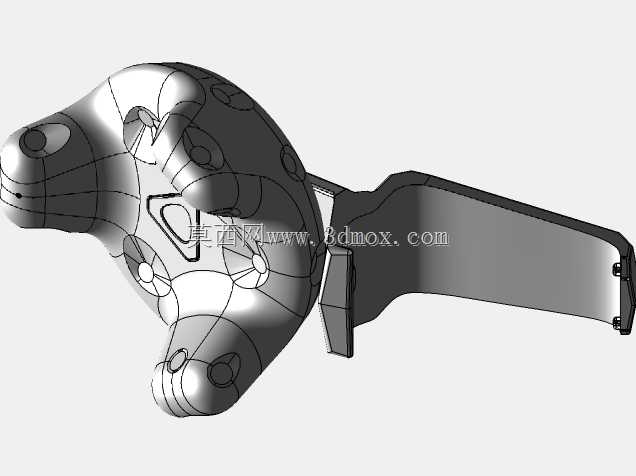

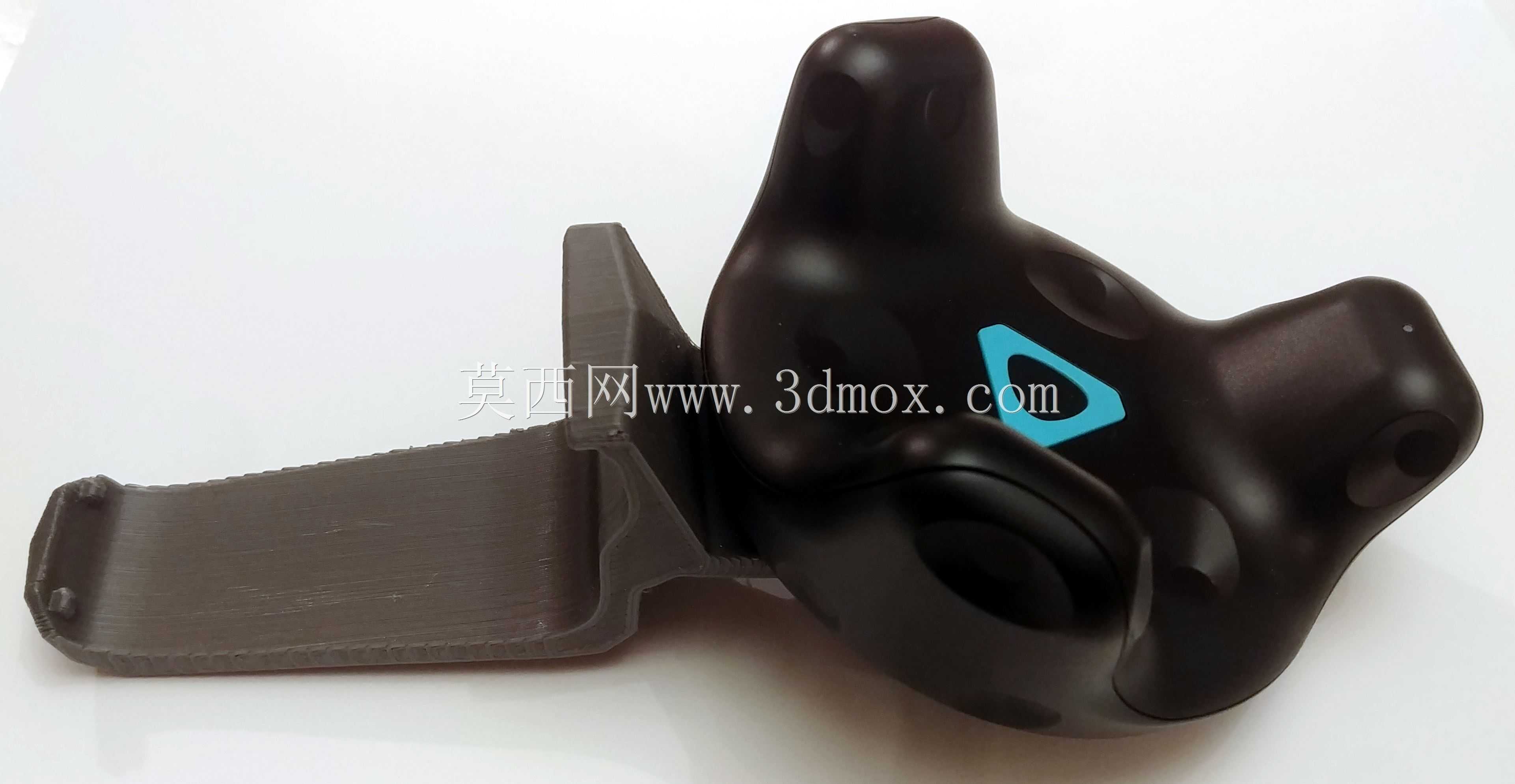

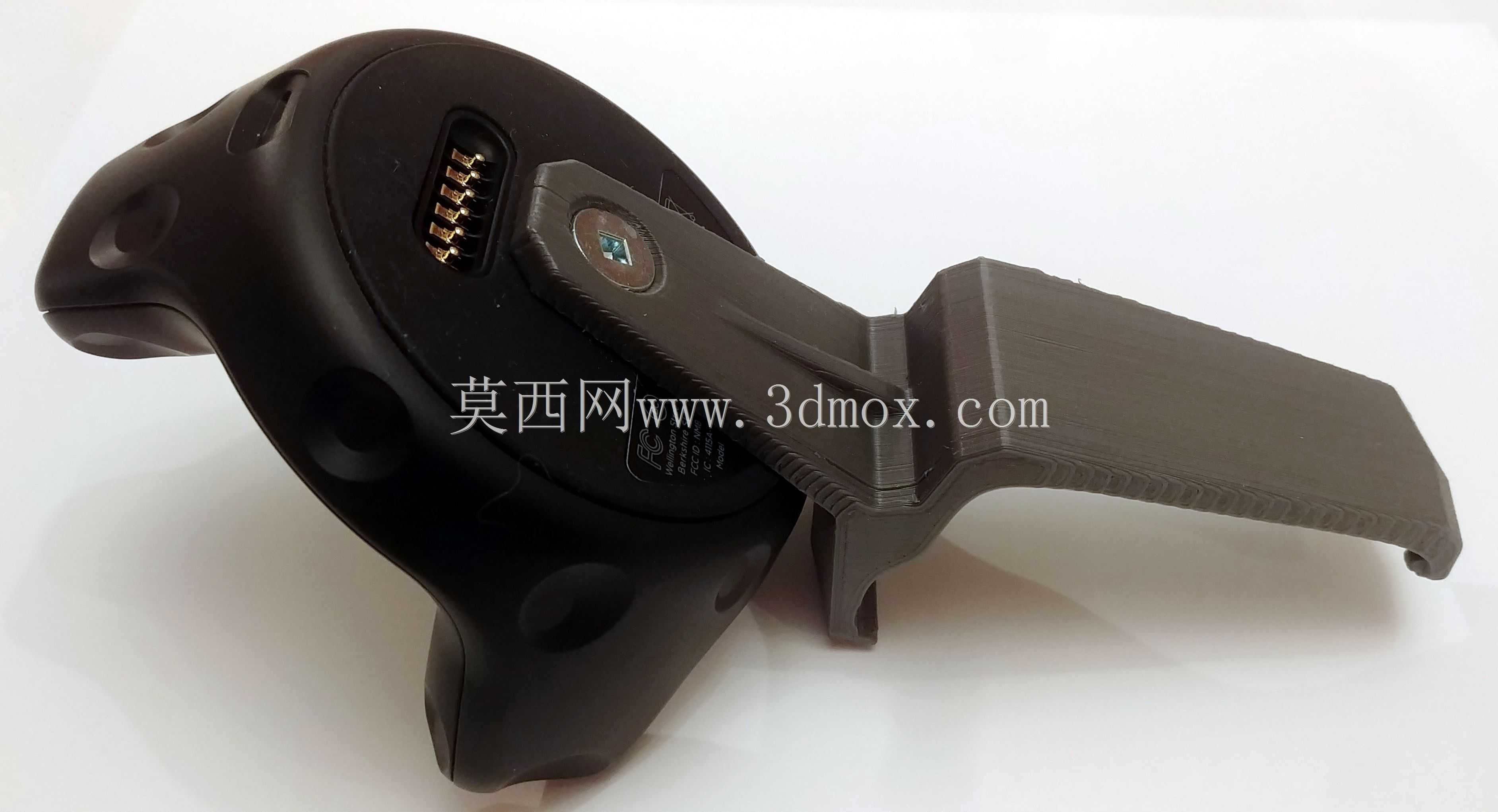

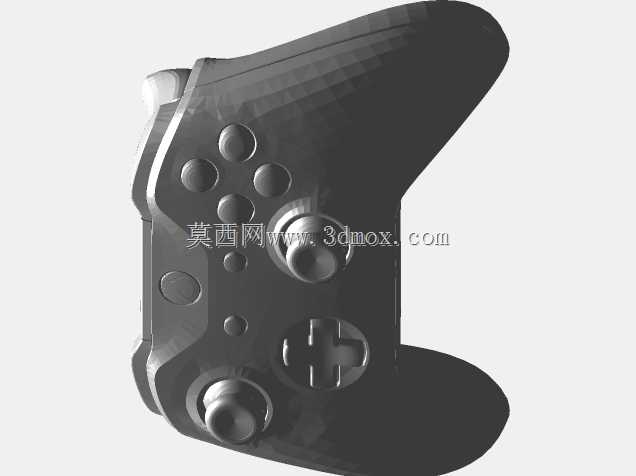

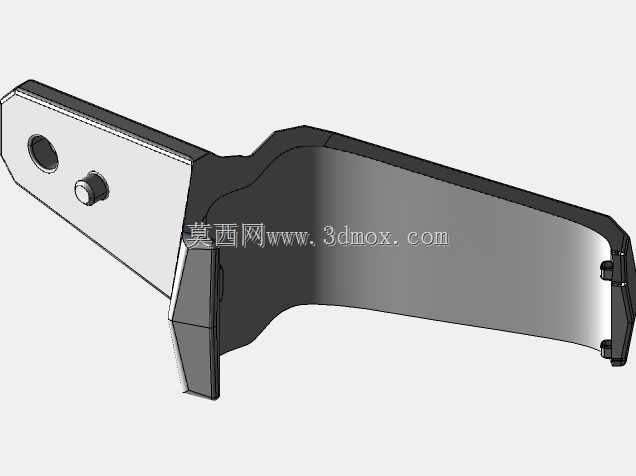

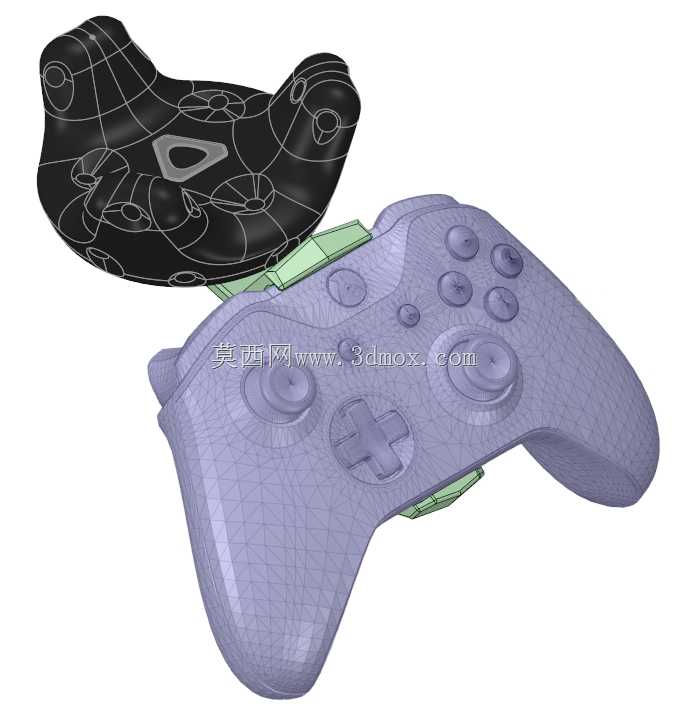

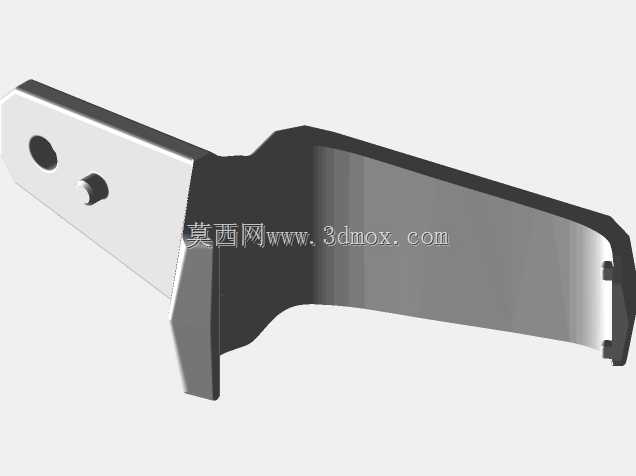

做VR交互外设改装的结构设计时，最常遇到的痛点就是空间定位配件和原有操控设备的适配干涉问题，这款固定支架就是针对Xbox One无线手柄与HTC Vive追踪器的组合使用场景做的定制化结构设计。从实际应用场景来看，VR内容开发、体感交互调试、自定义沉浸式游戏方案搭建时，都需要将手部握持的手柄位置实时同步到虚拟空间中，常规的绑带式固定方案容易出现追踪器偏移、握持硌手、长时间使用滑脱的问题，这款卡扣式支架就是为了解决这些实际使用中的痛点做的结构优化。设计过程中首先要匹配Xbox One手柄的外壳曲面特征，支架和手柄接触的贴合面完全逆向提取手柄背部的曲面数据，保证安装后贴合面无间隙，不会因为手部握持施力出现局部应力集中导致的支架断裂或者手柄外壳磨损。支架的安装位置特意避开了手柄的电池仓开合区域、肩键触发行程范围以及握持时手指的自然放置区域，不会对手柄原有按键操作、电池更换造成任何干涉。追踪器的安装位严格匹配Vive追踪器底部的标准固定孔位，定位凸台和追踪器底部的凹槽完全契合，安装后追踪器的镜头朝向完全符合空间定位基站的识别角度要求，不会因为支架安装角度偏差导致定位丢帧。考虑到个人用户自制加工的便利性，整个支架采用无支撑可打印的结构设计，壁厚控制在2mm，既保证了安装后的结构强度，不会因为手部挥动手柄的惯性导致支架变形，也尽可能控制了打印耗材的用量。支架和手柄的固定采用卡扣式结构，不需要额外的螺丝或者绑带，卡扣的过盈量经过反复调试，安装时可以依靠材料本身的轻微弹性卡入手柄的对应缝隙，拆卸时也不会在手柄外壳留下划痕，安装后追踪器的重心和手柄原有重心基本重合，不会因为额外加装配件导致手柄头重脚轻，影响长时间握持的操作手感。从安装边界来看，支架整体突出手柄背部的高度控制在18mm以内，不会因为突出过多导致手部握持时手腕活动受限，追踪器安装后整体外轮廓不会超出手柄两侧的握持范围，放置在桌面时也不会因为追踪器突出导致手柄放置不稳。在实际调试过程中，这套固定结构可以承受常规体感操作下的挥摆、转动等动作，追踪器和手柄之间无相对位移，定位数据稳定，完全可以满足自定义VR交互项目的使用需求，不管是个人玩家自制体感方案，还是小型开发团队做交互原型验证，都能直接使用这套结构做适配，不需要再反复调整固定位置和安装角度。
