多风扇位笔记本电脑散热底座结构设计

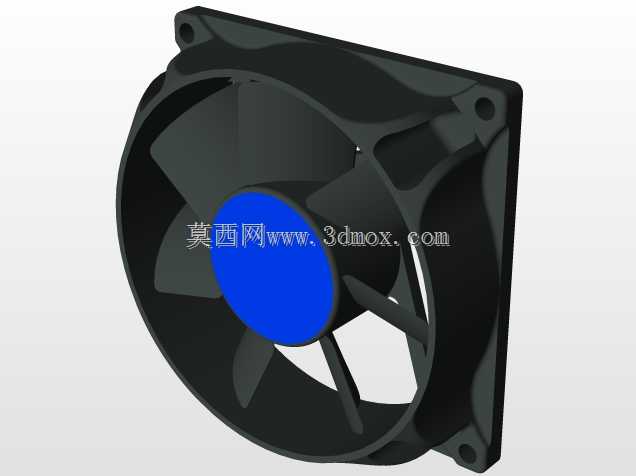

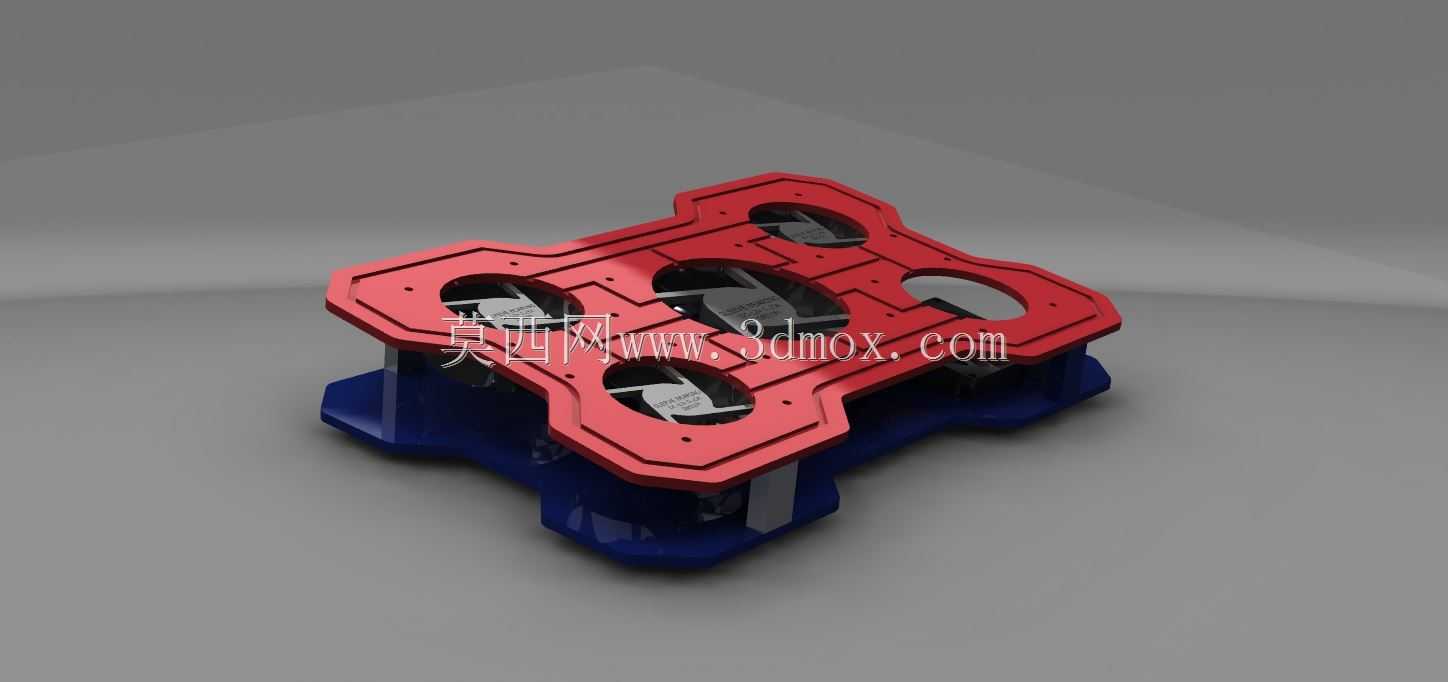

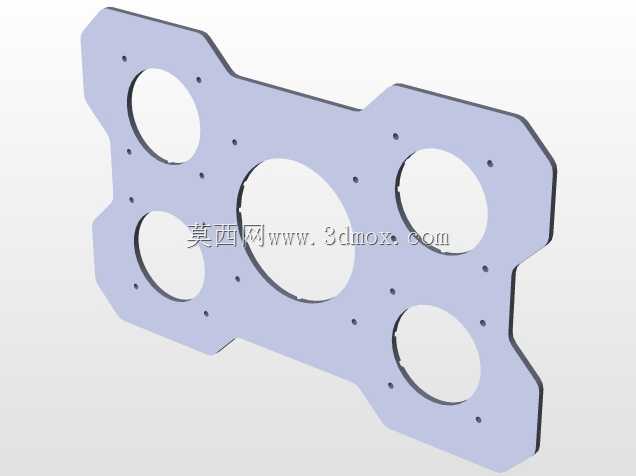

日常办公场景中，高性能笔记本长时间运行渲染、仿真计算类程序时，核心硬件积热会直接触发降频，拖慢工作效率，这款多风扇位的笔记本散热底座，就是针对这类高频使用场景开发的配套外设。从结构设计逻辑来看，整体采用上下双层分体式架构，上层承托面板做了多边形切边处理，对应笔记本D面的主要进风区域预留了五个圆形风扇安装位，每个安装位都做了环形加强筋，既可以固定风扇本体，也能避免面板长期受压出现凹陷变形；面板边缘做了一圈凸起的限位挡边，高度控制在3mm，既能防止笔记本放置后出现滑移，也不会遮挡笔记本侧边的接口插拔空间。下层基座采用深蓝色高强度工程塑料材质，四个角位做了内收式支撑脚设计，将整体抬升12mm的高度，既给底部留出了足够的进风空间，也让底座形成自然的倾斜角度，匹配日常打字的手腕姿态，减少长时间操作的疲劳感。上下层之间通过四个角位的立柱连接，立柱内部预留了走线槽位，风扇的供电线路可以完全隐藏在结构内部，避免线材外露剐蹭桌面。安装边界方面，这款散热底座的承托面尺寸适配14到17英寸的主流笔记本，横向宽度320mm，纵向深度260mm，放置在常规办公桌面上不会占用过多额外空间，底部支撑脚做了防滑胶垫预留位，安装胶垫后可以避免底座在光滑桌面出现移位。功能设计上，五个风扇位采用错位排布，分别对应笔记本CPU、显卡、内存、硬盘的常规安装位置，直吹式的风道可以直接带走D面进风口的热量，相比单风扇的散热底座，散热覆盖范围提升60%以上，不会出现局部散热盲区；面板表面做了细密的防滑纹理处理，既可以增加和笔记本底部的摩擦力，也能避免金属外壳笔记本出现刮漆磨损。设计过程中特意控制了整体结构的壁厚，承托面板壁厚2mm，基座壁厚2.5mm，在保证结构强度的前提下尽可能降低整体重量，方便用户随身携带，和笔记本一同收纳进电脑包中。风道设计上，下层基座的四周没有做全封闭处理，而是预留了10mm的环形进风间隙，保证风扇运转时可以获得足够的进风量，不会因为进风不足导致风扇转速拉高产生额外风噪。
