台式计算机CPU风冷散热结构设计

日常接触的台式计算机运行过程中，CPU作为核心运算单元会持续产生大量热量，若热量无法及时导出，会直接触发芯片降频保护，严重时甚至造成硬件永久性损坏，这类风冷散热结构就是针对桌面级CPU的散热需求开发的直接换热部件。从实际装机场景来看，这类散热结构广泛适配常规ATX、MATX版型的台式主机，既可以满足日常办公主机的长时间稳定散热需求，也能覆盖普通家用娱乐平台的常规散热负载，不需要额外搭建复杂的水冷回路，安装维护门槛远低于分体式水冷方案，对普通装机用户和批量办公设备运维场景都有很高的适配性。

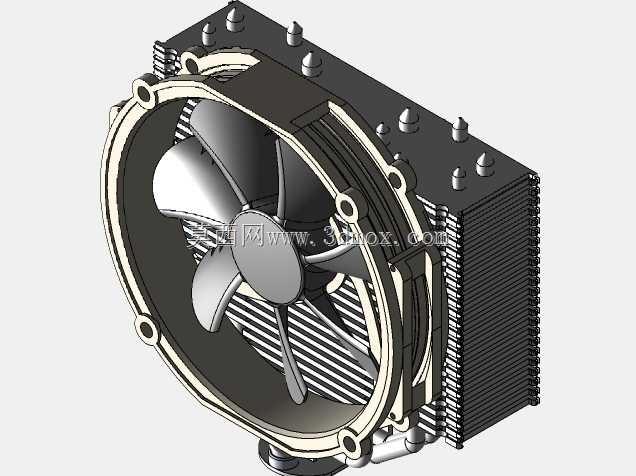

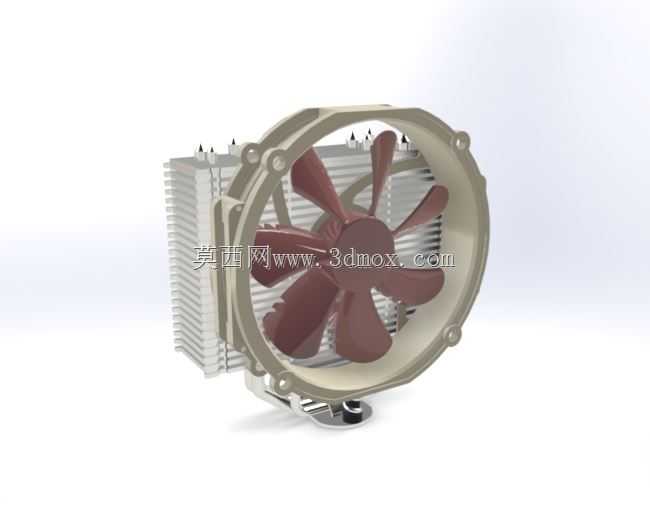

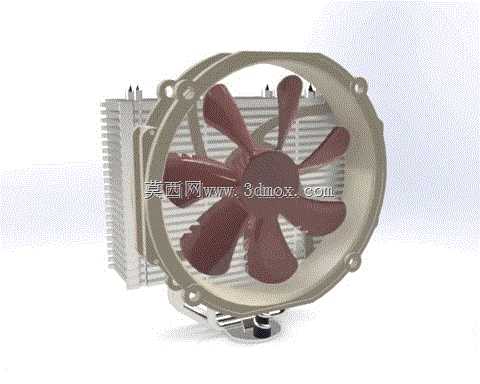

整个结构的核心换热逻辑是通过底部的接触基座将CPU表面的热量快速传导至后方密集排布的铝制散热鳍片组，鳍片之间预留了均匀的通风间隙，配合前置的轴流风扇形成定向气流，将鳍片上蓄积的热量快速带至机箱内部风道，最终通过机箱排风结构排出设备外。设计过程中需要重点平衡散热效率与风噪表现，风扇叶片采用不等距排布的曲面结构，在保证额定风量的前提下，尽可能降低叶片切割气流产生的共振噪音，避免运行过程中产生影响使用体验的异音。

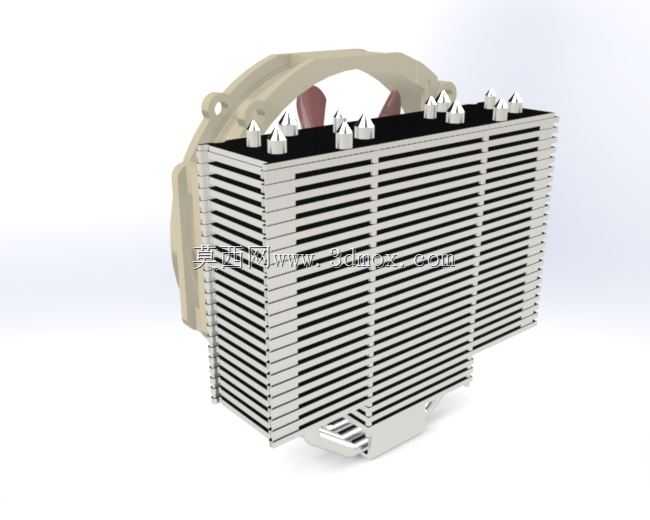

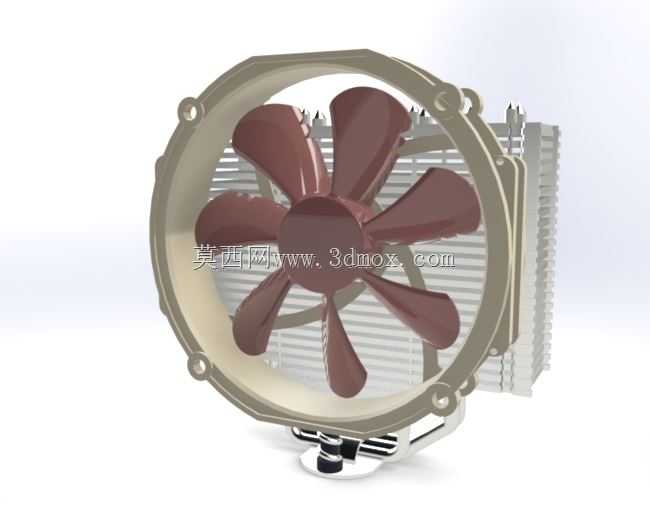

结构设计上，风扇外圈设置了刚性固定框架，框架上预留的对称安装孔位可以直接和散热鳍片组的侧边支架锁合，保证风扇运行时的结构稳定性，不会因为长期转动产生松动位移。散热鳍片采用穿片工艺和导热基座结合，接触位置没有额外的冗余结构，尽可能降低接触热阻，鳍片的整体厚度、片间间距都经过气流模拟验证，既不会因为间隙过小增大风阻导致风量损耗，也不会因为间隙过大降低整体换热面积。安装边界方面，整个散热结构的横向宽度控制在常规机箱的CPU散热限宽范围内，不会遮挡主板上的内存插槽区域，高度也适配绝大多数中塔、mini塔机箱的侧盖安装间隙，底部的扣具结构可以适配主流的CPU插槽规格，安装时不需要额外改造主板结构，扣具的压力分布经过校准，既可以保证散热基座和CPU表面紧密贴合，也不会因为压力过大导致CPU基板或PCB出现变形。

从结构细节来看，风扇的供电走线预留了合理的固定位，不会在风道内形成多余的扰流结构，鳍片组的边缘做了钝化处理，避免安装过程中划伤操作人员手部，整体结构没有易损的活动部件，长期运行的可靠性更高，不需要定期更换冷却液或者维护管路，适合长时间连续运行的办公类主机场景使用。
