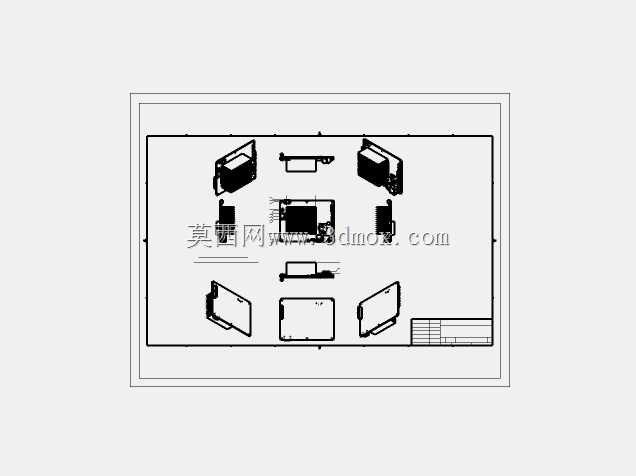

带铝制散热模组的原子π开发板结构

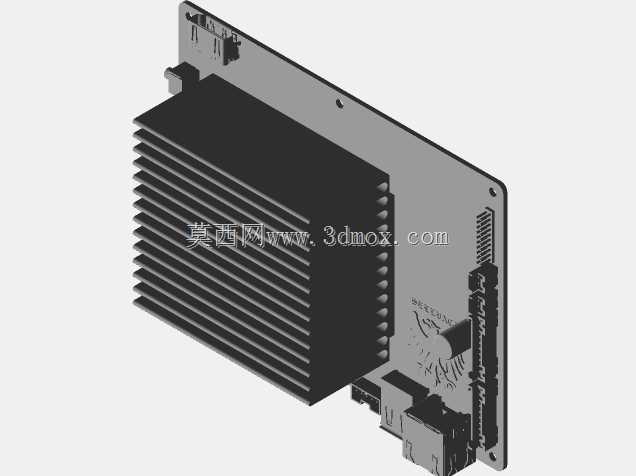

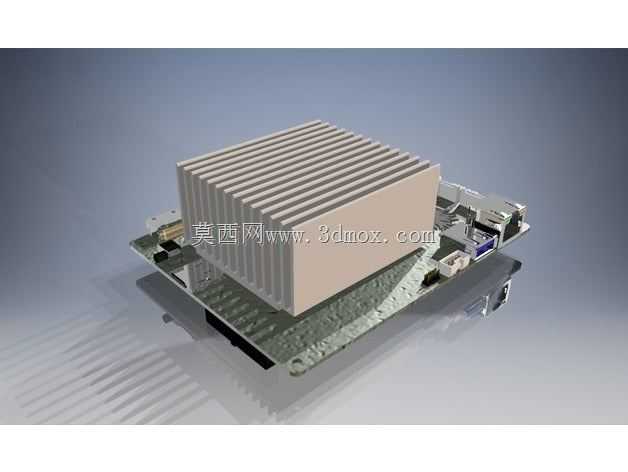

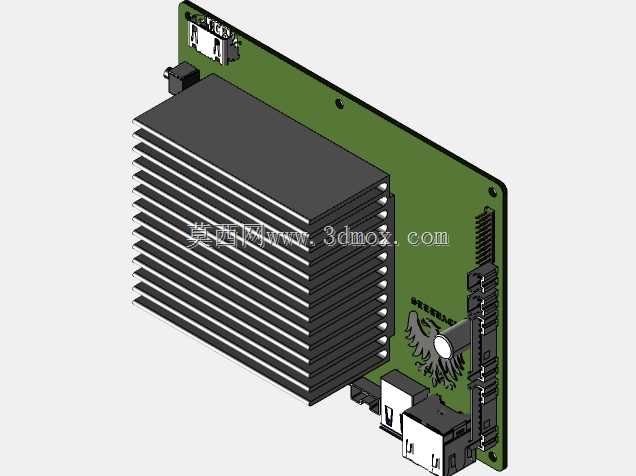

这款带散热结构的嵌入式开发硬件，主要面向嵌入式开发、边缘计算原型验证、小型智能硬件二次开发场景使用，不少做工业小型采集终端、桌面级智能交互小设备的工程师，会选用这类核心板做原型搭建，省去从最小系统开始画板的冗余工作量。板载的铝挤型散热鳍片是整个结构里的重点设计，核心发热主控芯片刚好位于鳍片正下方的投影区域，鳍片采用平行直肋结构，肋片间距控制在1.8mm左右，既保证自然对流下的空气流通效率，也不会因为肋片过密导致积灰后散热效率骤降，鳍片底座和主控芯片之间预留了0.2mm的导热介质安装间隙，适配常规导热硅脂或者超薄导热垫的填充需求，避免硬接触压损芯片封装。整个板卡的安装边界做了规整处理，四角预留的M2.5固定孔位孔距完全匹配通用嵌入式外壳的安装柱尺寸，不需要额外做转接板就能直接固定在常规工控壳体内，散热鳍片的顶部高度距离PCB板面的总高度控制在22mm以内，搭配外壳时不会出现顶壳的问题，鳍片和PCB之间采用两颗对角布置的M2螺丝固定，螺丝柱直接焊接在PCB的接地覆铜区域，既保证鳍片固定的稳定性，也能通过接地覆铜辅助带走一部分热量。从结构设计思路来看，这款板卡没有采用常见的塑料支架固定散热片的方案，而是直接用金属螺丝锁附，主要是考虑到嵌入式设备长期运行的抗振动需求，在有轻微振动的工业现场部署场景下，塑料支架长期受温变影响容易出现脆化断裂的问题，金属锁附的结构可靠性更高。板载的接口排布全部集中在板卡的单侧长边，包括USB接口、HDMI输出接口、以太网接口以及供电接口，这种排布方式在做外壳开孔时可以集中处理一侧的开孔公差，不需要在多个侧壁做对位调整，能大幅降低外壳加工的精度要求，也方便后期接线维护。板卡上的周边元件高度全部低于散热鳍片的底座高度，不会出现元件和散热片干涉的问题，在做结构堆叠时，如果需要在板卡上方叠加扩展板，只需要在散热鳍片两侧预留足够的支撑柱高度，就能避开鳍片的通风区域，不会因为扩展板遮挡导致散热风道被阻断。另外散热鳍片的边缘做了0.3mm的倒角处理，在组装过程中不会划伤操作人员的手部，也不会刮伤周边的连接线材，鳍片表面采用本色阳极氧化处理，在保证散热效率的同时，也能避免长期使用出现铝面氧化发黑的问题，适配长期运行的设备外观一致性要求。
