齿轮结构创意挂钟激光切割加工件

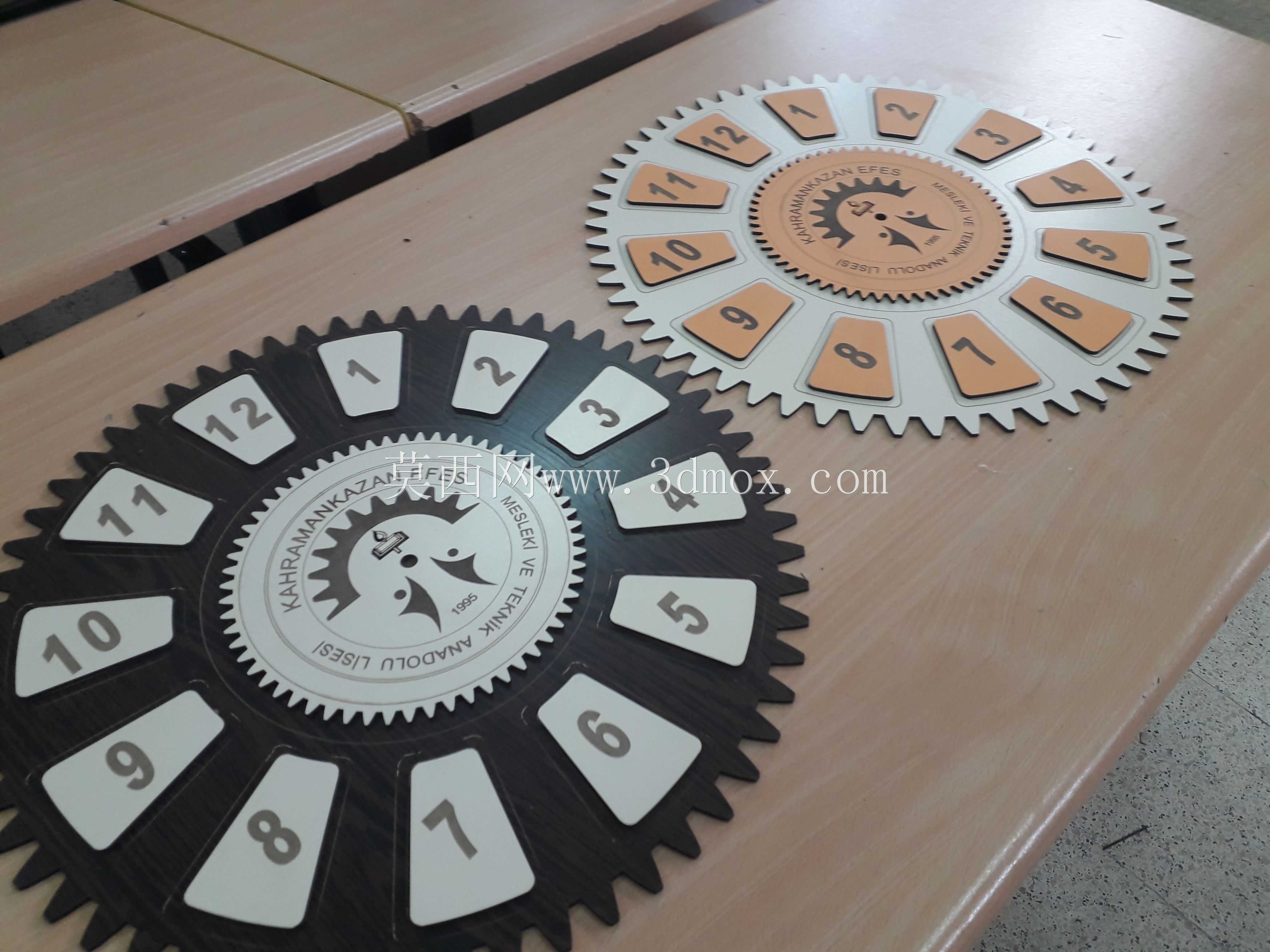

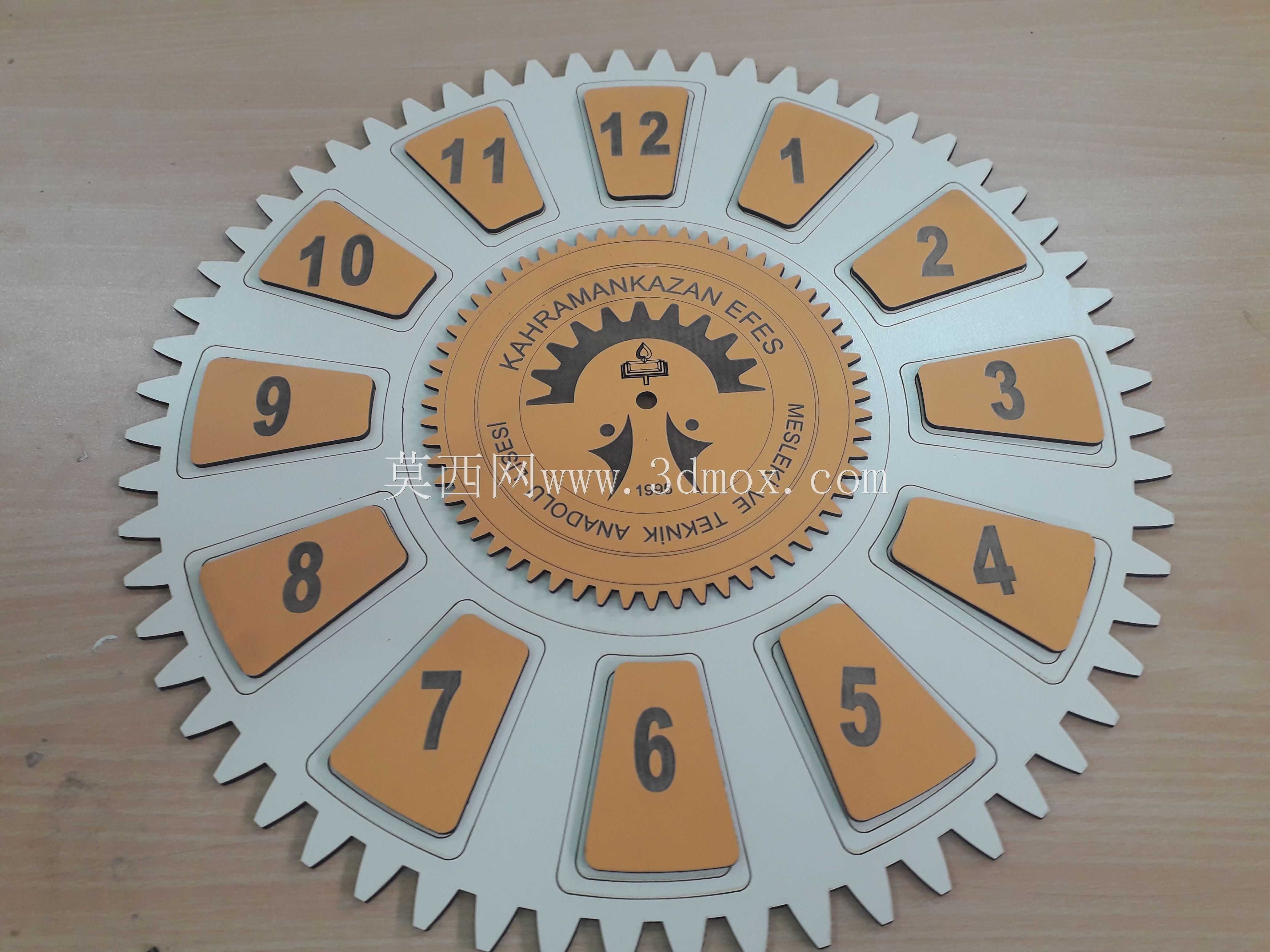

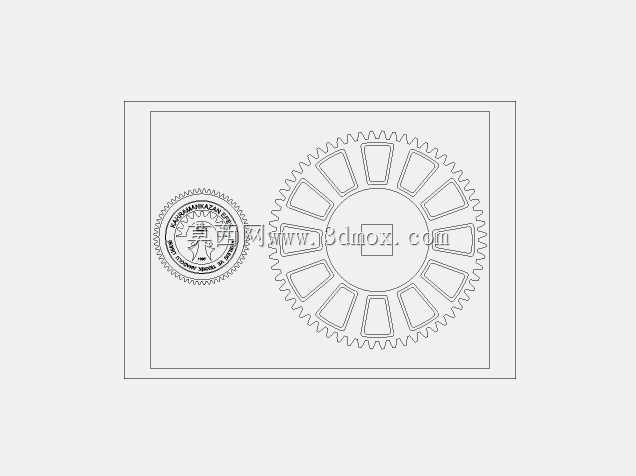

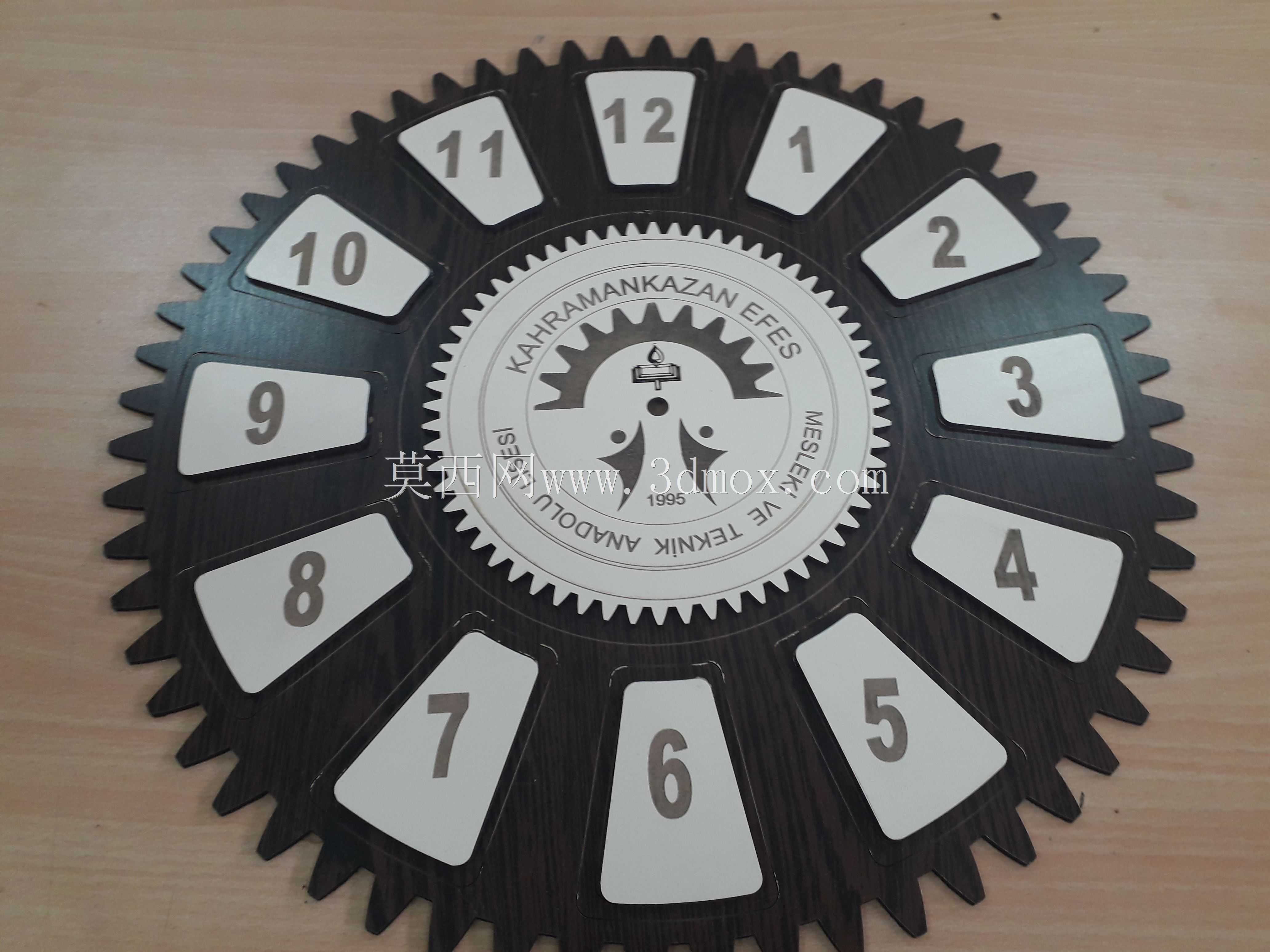

这款采用齿轮啮合结构的创意时钟构件，核心适配激光切割加工工艺，可直接用于非金属板材的切割成型，常见应用于文创家居装饰、工业风空间软装、主题场馆陈设等场景，区别于常规量产时钟的一体化注塑结构，整体采用分层嵌套的齿轮副作为核心视觉载体，外层大齿圈作为时钟的刻度承载基体，沿圆周均匀排布12个梯形刻度块，每个刻度块对应一个小时点位，刻度块采用双色板材嵌合结构，无需后续印刷或喷涂工序，切割完成后直接嵌装即可形成清晰的数字标识，避免长期使用后刻度磨损脱落的问题。内层小齿轮作为装饰核心，表面做图案与文字的镂空切割，与外层大齿圈形成视觉上的层级差，安装时两层之间预留微小间隙，既可以做固定结构的静态装饰挂钟，也可加装微型驱动组件实现内层齿轮的缓慢转动，强化机械质感的动态展示效果。从设计落地的角度来看，整体外轮廓为标准圆形，齿形采用渐开线简化齿型，切割路径无锐角死角，适配常规CO2激光切割机的加工轨迹，无需特殊刀具即可完成整板加工，板材厚度适配3mm至5mm的亚克力、密度板或者薄木板，安装时仅需在外圈齿根位置预留三个均布的沉孔，即可通过膨胀螺丝或者无痕钉固定在墙面，安装边界距离墙面突出量不超过8mm，不会占用过多室内空间。刻度块与基体之间采用卡槽过盈配合，公差控制在0.1mm以内，切割完成后无需粘接即可直接卡紧固定，减少后续装配工序。内层齿轮的中心位置预留标准时钟机芯的安装孔位，可直接适配市面上通用的石英钟机芯，轴伸长度适配6mm板材的安装需求，用户自行组装时仅需将机芯穿过中心孔，依次固定垫片、指针即可完成整机组装，无需额外的结构修改。齿形的设计除了视觉装饰作用外，外圈齿顶的圆弧过渡也避免了安装和搬运过程中尖锐边角划伤人员的风险，整体结构无多余零散部件，所有构件均可通过平面板材切割完成，材料利用率可达85%以上，适合小批量定制化生产，也可作为数控加工、激光切割实训的教学案例使用，帮助从业者熟悉嵌套类板材构件的公差配合设计、路径规划逻辑以及装配间隙的预留方法。
