分形结构管状Peano立方体造型

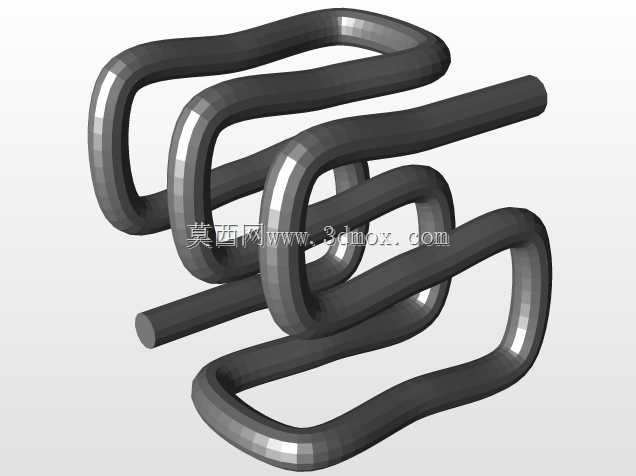

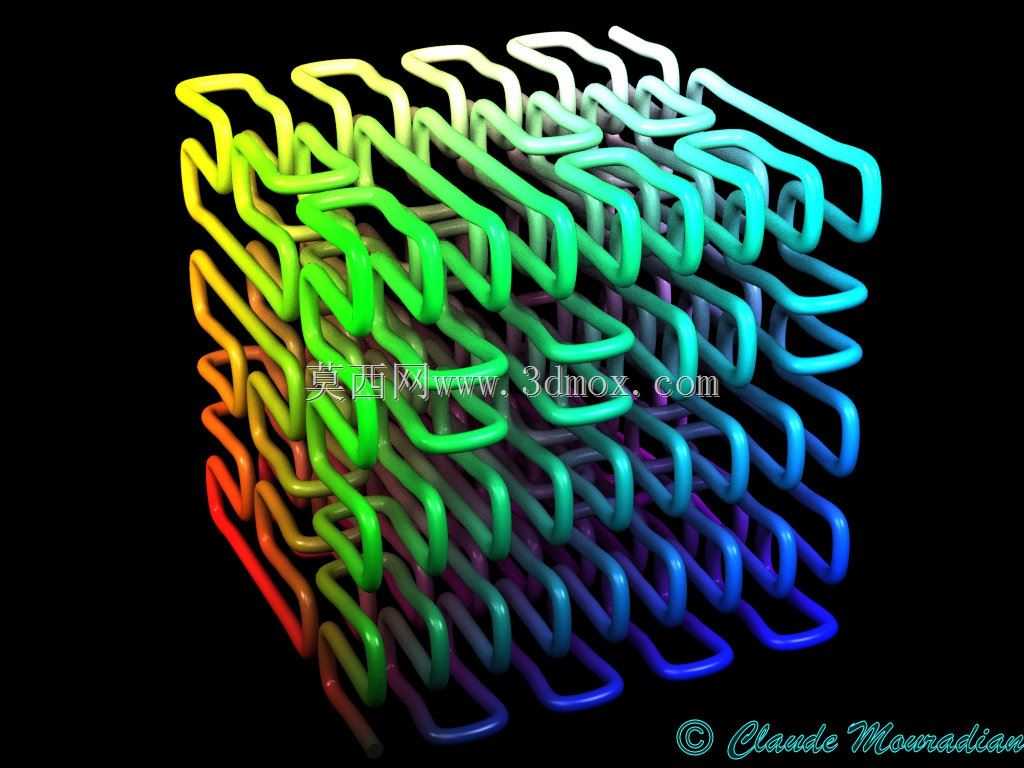

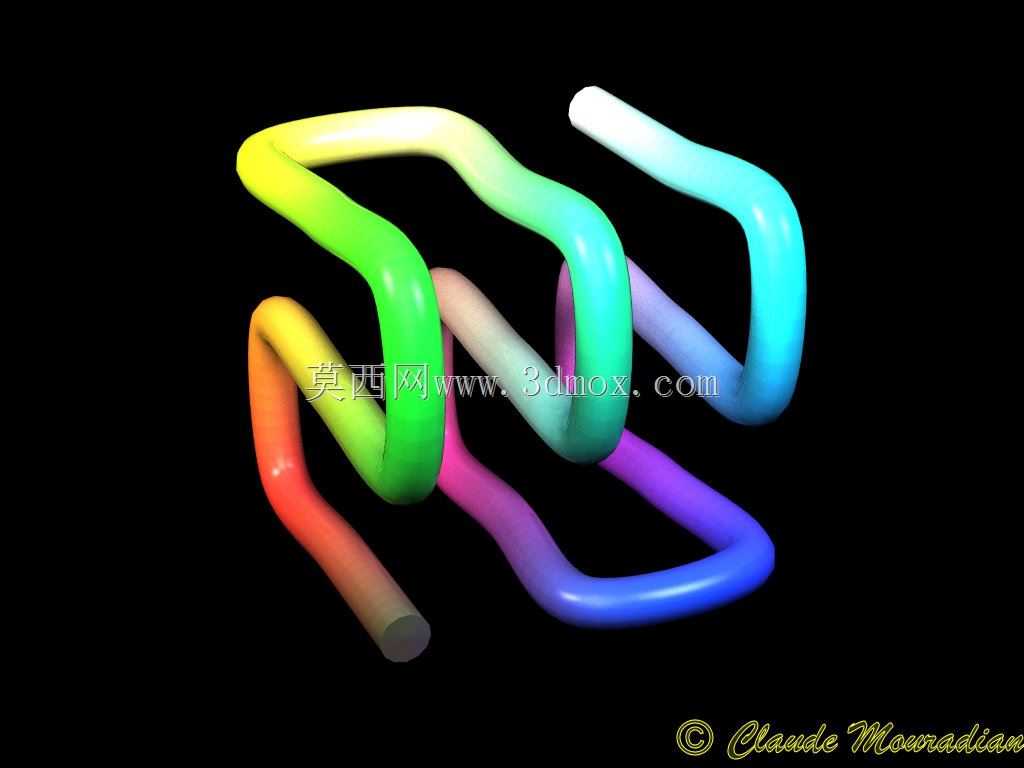

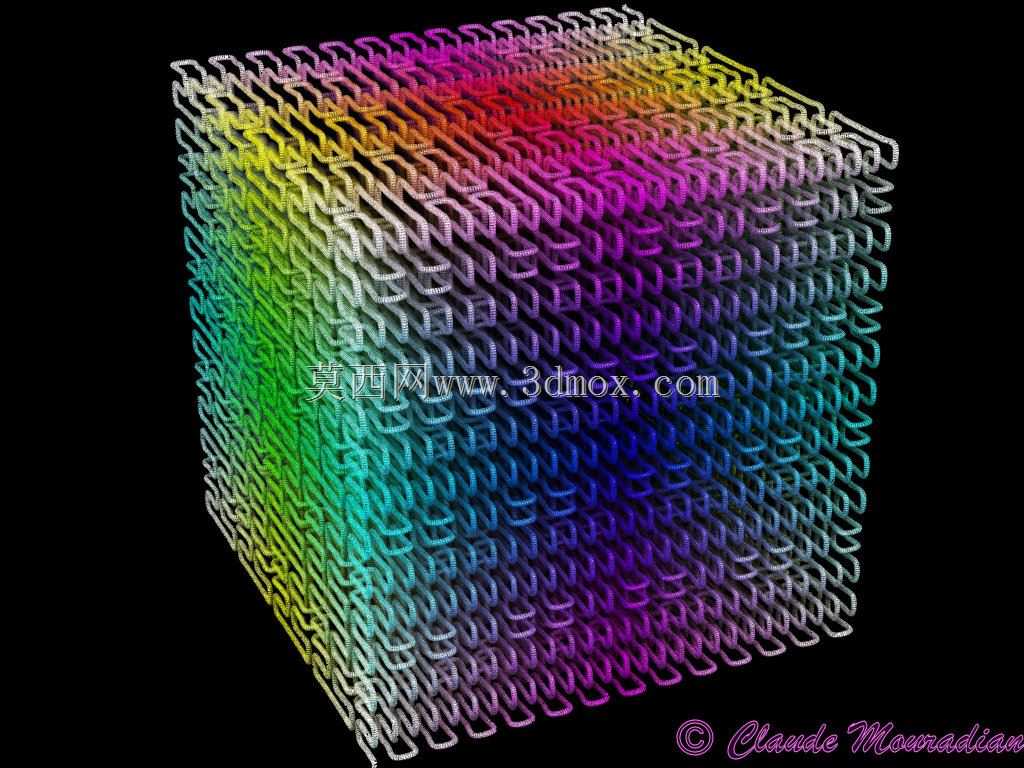

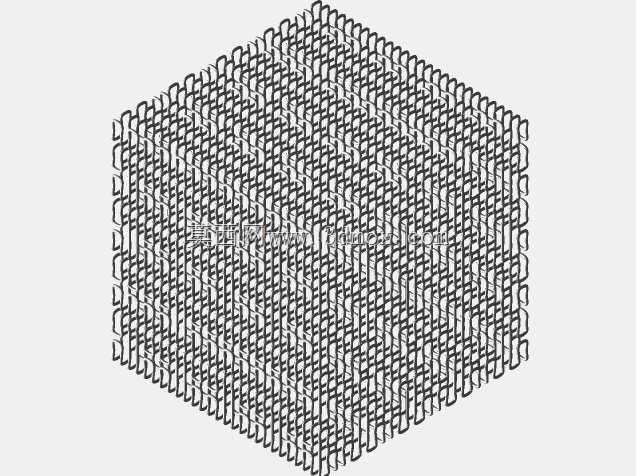

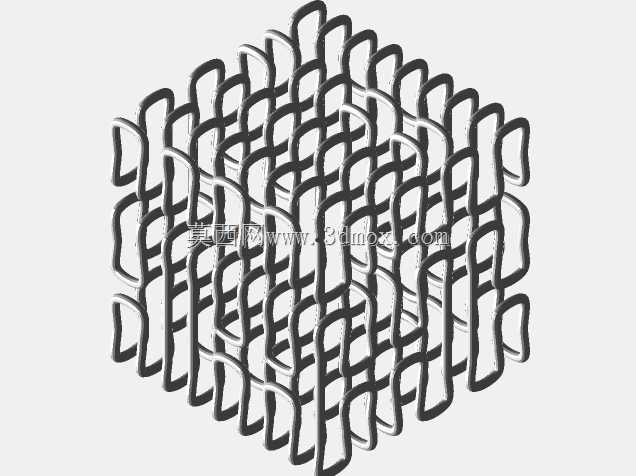

该结构以连续弯折的管状单元构建出立方体形态的Peano分形填充结构，整体外轮廓为规整正六面体，所有管段首尾顺滑衔接，无断点、无交叉干涉，管段沿三维空间三个正交方向递归排布，实现立方体内部空间的连续无隙填充，管段间保持均匀间距，相邻管段的最小间隙满足3D打印熔融沉积工艺的最小壁厚要求，可直接用于增材制造的实体成型。从设计逻辑来看，该结构依托分形几何的自相似递归规则生成，每一层级的管道路径都严格遵循上一层级的弯折逻辑，在三个维度同步迭代延伸，最终形成的整体结构既保留了立方体的规整外边界，又通过连续管状路径实现了内部空间的全覆盖，这种结构特性使其在流体换热场景中具备独特优势——连续无分支的流道可避免流体滞止区，均匀的管间距能让换热介质在立方体内部实现全区域的热量交换，相比传统折流板换热器的流道设计，可大幅降低流阻，同时提升换热均匀度，适合作为紧凑型微通道换热单元的核心结构，应用在小体积电子设备散热、微型化学反应器的流道模块中。在结构力学表现上，该管状分形结构具备各向同性的承载特性，三个正交方向的管段共同承担外载荷，连续的管状形态避免了应力集中的尖角结构，受压时载荷可沿管段平滑传递，相比同体积的实心立方体，在保证结构刚度的前提下可减重60%以上，适合作为轻量化承载填充结构，应用在航空航天领域的夹层结构芯材、小型无人机的机身承力填充件中，既满足结构强度要求，又能大幅降低整体重量。从建模实现角度，该结构通过参数化路径生成逻辑构建，先确定基础单元的弯折路径，再通过三维阵列与递归替换生成整体管道路径，最后沿路径扫描生成等径管体，建模过程中需严格控制每一段弯折处的圆角半径，保证管段内壁顺滑无突变，避免流体输送或应力传递过程中出现局部突变，管段的外径与内径比值可根据实际应用场景调整，作为换热结构时可适当减小壁厚提升换热效率，作为承载结构时可增大壁厚提升结构刚度，整体外轮廓的立方体尺寸可根据安装边界灵活缩放，适配不同设备的安装空间需求，安装时可在立方体的两个对角位置设置管段接口，作为流体进出的连接端，接口处可预留标准管螺纹连接位，方便与外部管路快速对接。
