展会活动用激光灯箱结构设计方案

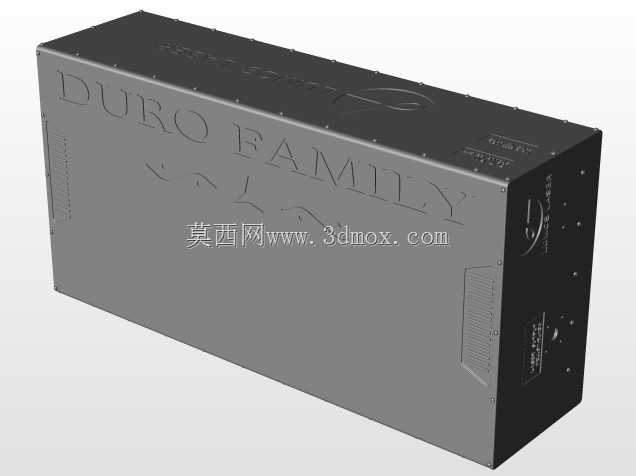

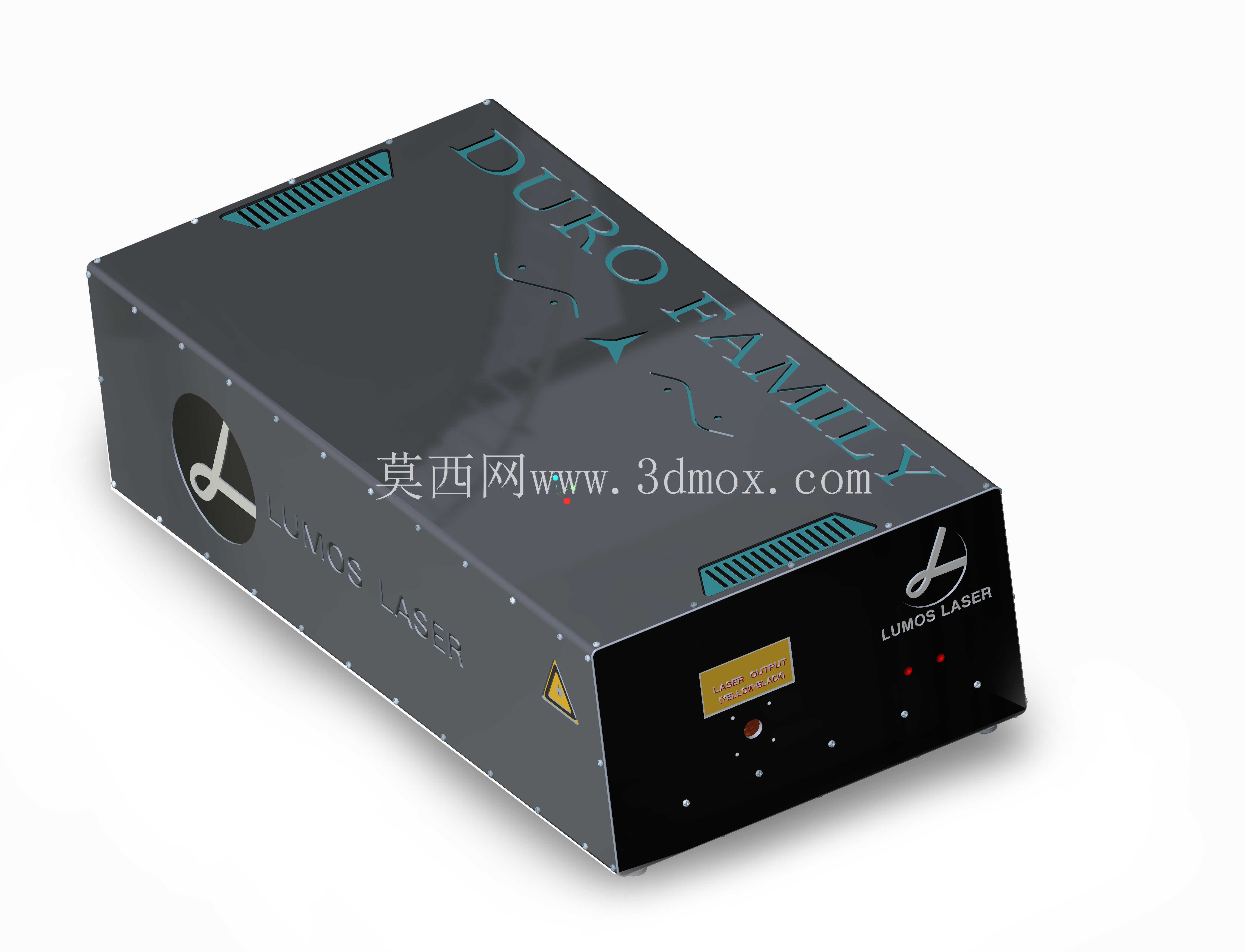

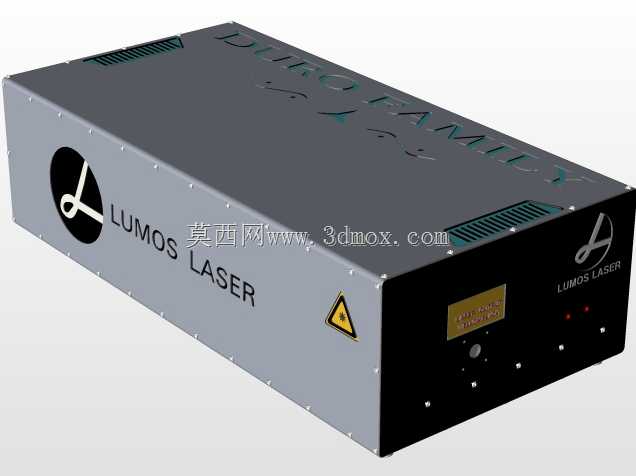

这款激光灯箱的设计初衷，是面向俱乐部活动、商业展会现场的氛围营造与视觉展示需求，作为集成激光发射模组的承载外壳，需要同时兼顾光学元件防护、散热需求与外观展示属性。从结构设计逻辑来看，整体采用封闭式钣金焊接箱体结构，六面板材拼接处做满焊后打磨平整，避免漏光影响激光出射效果，同时在箱体两侧开设格栅式通风槽，槽口角度做45度斜切处理，既保证内部激光驱动板、发射模组工作时的空气对流散热，又能防止外部杂物直接落入箱体内部，也避免人员从外部直视内部激光元件造成误触风险。箱体正面预留激光出射孔位，孔位周边做沉台设计，可适配不同焦距的激光镜头安装，出射孔旁设置状态指示灯与调节旋钮安装位，方便现场调试时快速查看设备工作状态、微调激光输出功率。箱体侧面印制品牌标识区域，采用凹陷式丝印位设计，避免搬运过程中剐蹭导致标识磨损，边角处做R3圆角处理，既降低钣金锐边的安全隐患，也让整体外观更具精致感。安装边界方面，箱体底部预留四个M6螺纹安装孔，孔位按照120mm*280mm的间距排布，可直接固定在标准桁架、展示台架上，也可搭配可调角度支架实现俯仰角度调节，适配不同现场的投射角度需求。箱体整体外形尺寸控制在350mm*180mm*120mm范围内，重量控制在4.2kg以内，单人即可完成搬运与安装，适合展会现场快速布展的使用场景。内部结构做分层设计，底层预留驱动电源与控制板的安装位，设置绝缘隔离柱避免电路与钣金壳体直接接触造成短路，上层为激光发射模组的固定位，设置可调式安装座，可在装配时微调激光模组的同轴度，保证出射光线的准直度。箱体后侧预留电源接口与信号控制接口，接口处做防水胶圈密封，适配室内活动场景下的防泼溅需求，同时接口位置做内凹设计，避免插拔线材时接头受力损坏。在细节设计上，箱体表面采用哑光磨砂喷塑处理，减少现场环境灯光的反光干扰，让激光投射效果更清晰，同时在激光出射孔旁粘贴警示标识位，符合激光类产品的安全标识要求。整体结构没有多余的冗余设计，所有开孔与结构特征都服务于功能需求，既满足激光元件的防护与安装要求，也兼顾了展示场景下的外观需求，装配时可按照从内到外的顺序依次固定内部元件，再封盖侧面板，后期维护时只需拆卸单侧面板即可完成内部元件的检修更换，降低现场运维的难度。
