带显示屏一体式游戏手柄外观结构设计

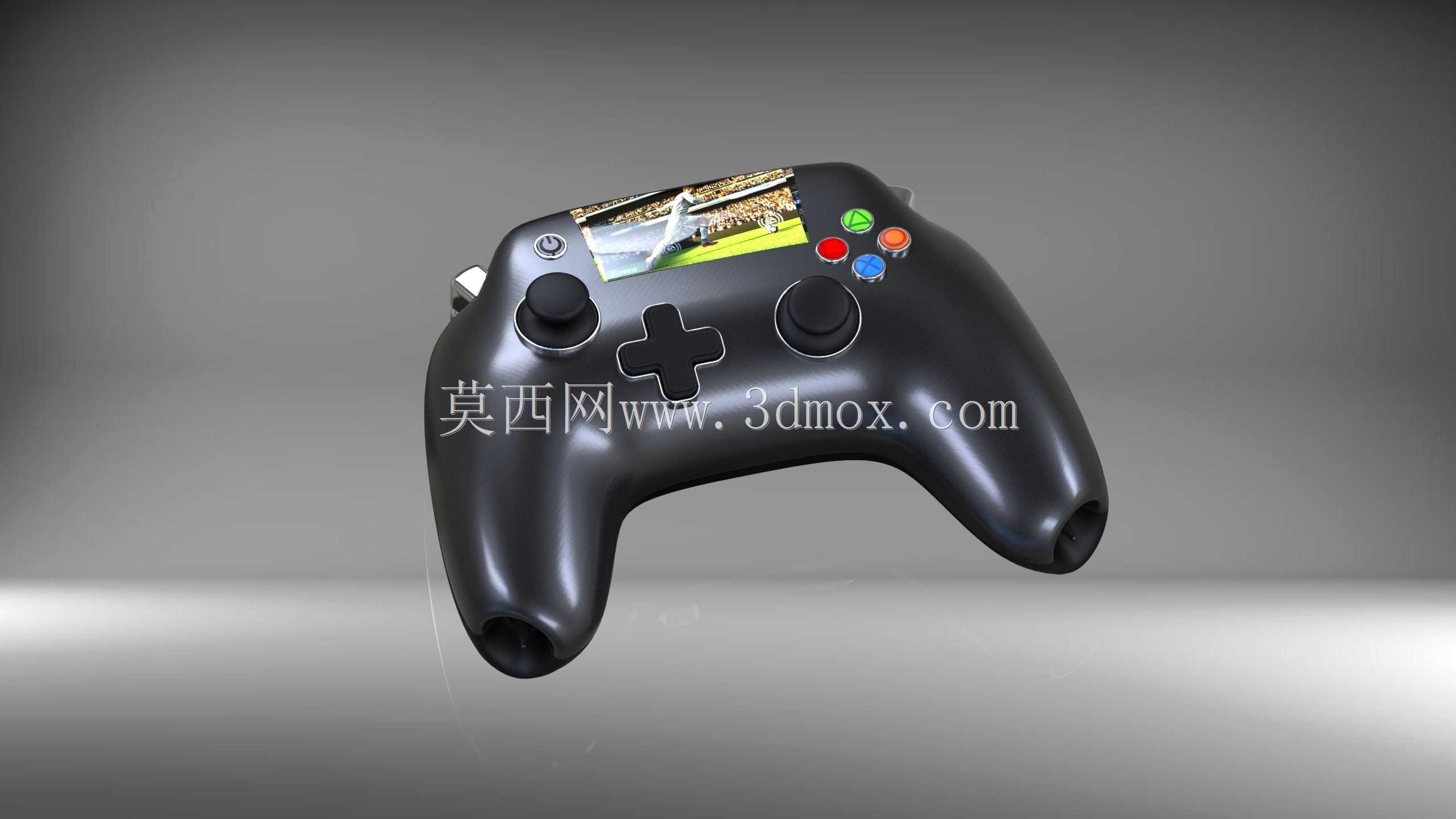

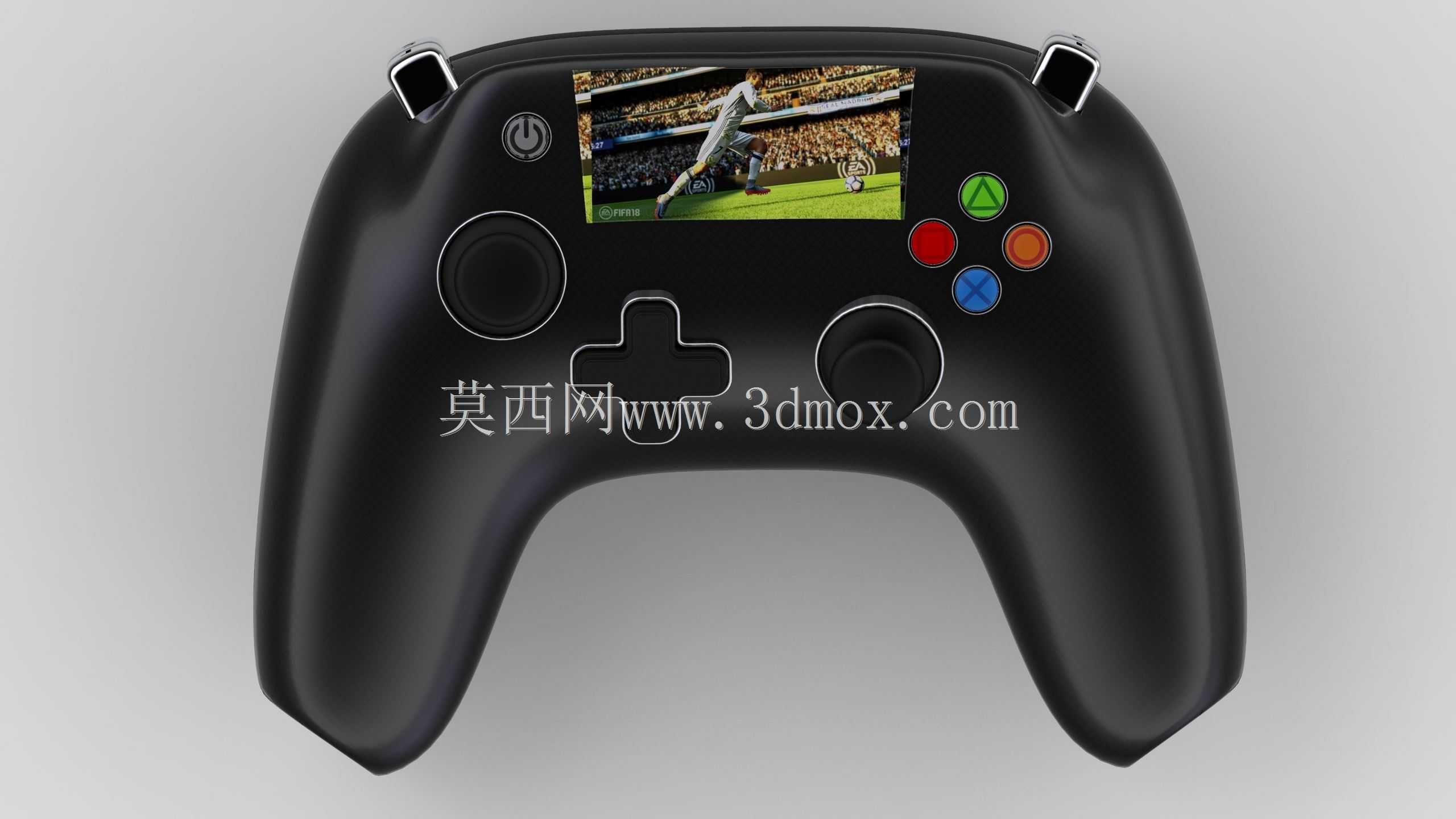

这款手持交互控制器的设计，首先围绕长时间握持的人机工程需求展开，整体曲面弧度贴合成年用户手掌自然弯曲形态，左右握把处做了内收弧面处理，握持时虎口、指腹与壳体的接触压力分布均匀，避免长时间操作产生的局部压痕。壳体采用对称式布局设计，左侧配置下压式摇杆与十字方向按键，右侧布置四个彩色功能按键与对称布局的右侧摇杆，中部靠上位置集成了一块小型显示屏，可实时显示设备连接状态、电量、操作参数映射等信息，省去用户额外查看主机端状态的步骤。

从功能特性来看，该控制器支持有线与无线两种连接模式，壳体内部预留了电池仓、主控电路板、无线通信模块的安装空间，按键下方对应布置轻触开关与导电胶安装位，摇杆组件采用标准模块化安装结构，可直接适配市面通用的摇杆电位器配件，降低后期维护替换的成本。顶部肩键位置做了阶梯式落差设计，食指与中指自然搭放时可分别对应前后两组肩键，触发行程控制在1.5-2mm区间，兼顾触发反馈速度与按压手感，避免误触。

在安装边界与尺寸控制上，整体横向宽度控制在150mm左右，前后纵深约110mm，握把处最厚位置约45mm，可适配绝大多数成年人的手型尺寸，壳体壁厚均匀控制在2.2-2.5mm区间，采用注塑成型工艺时可避免缩水、翘曲等成型缺陷，各按键与壳体的配合间隙控制在0.15-0.2mm，既保证按键活动顺畅，又不会出现过大缝隙导致进灰。壳体表面做了哑光晒纹处理，握持时可增加摩擦力，避免手汗导致打滑，同时减少指纹残留。

从应用场景来看，该类控制器除了适配家用游戏主机、PC端游戏操作外，还可经过功能定制后用于工业设备的远程操控、虚拟仿真训练系统的交互输入、无人机地面站的操作控制等场景，中部的显示屏可根据不同应用场景定制显示内容，比如工业操控场景下显示设备运行参数、虚拟训练场景下显示任务进度信息。设计过程中充分考虑了不同使用场景的通用性，所有外部接口均布置在壳体顶部边缘位置，避免握持时线材弯折影响操作，底部预留了挂绳孔位，方便移动场景下携带使用，防止设备滑落。结构设计上所有卡扣与螺丝柱位置均做了加强筋处理，抗跌落性能可满足1.2米高度自由跌落至水泥地面无结构损坏的要求，适配日常使用中的意外磕碰场景。
