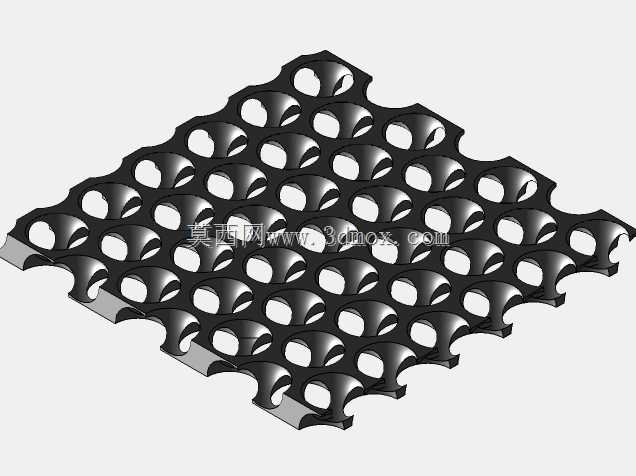

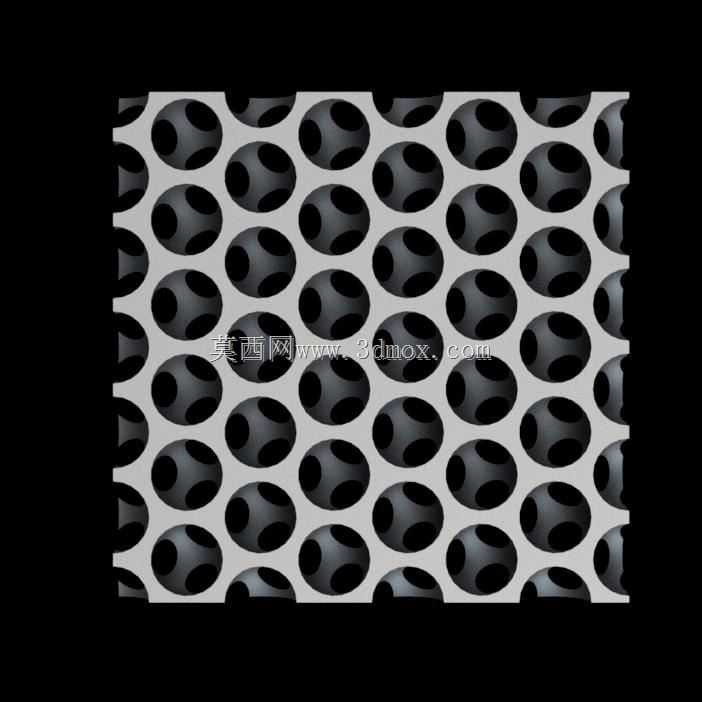

MacPro奶酪磨碎机风格多孔面板结构设计

这类密集规则孔阵的面板结构，最初因外观酷似厨房用奶酪磨碎器被广泛熟知，实际在工业场景中覆盖多类设备的防护与通流需求，既可以作为高功率电子设备的机箱通风散热面板，也可适配物料筛分、流体整流类设备的匀流构件，部分食品加工设备的粗磨工位也会采用同逻辑的孔阵结构实现物料的均匀破碎与漏料。从功能特性来看，均匀排布的通孔首先要平衡通流效率与结构刚性，孔间距过小会导致面板整体抗形变能力不足，在设备运行振动环境下容易出现共振异响甚至结构开裂；孔间距过大则会直接降低通风通流的有效面积，无法满足散热或者过料的流量要求。设计过程中优先匹配常用立铣刀的加工尺寸，选用英制5/16英寸的孔径参数，对应公制尺寸接近7.9375mm，这个尺寸的孔在常规三轴CNC加工中不需要定制特殊刀具，车间常备的标准立铣刀即可完成全孔加工，能大幅降低单件加工的换刀时间与刀具成本。孔阵采用正三角形错排布局，相比矩形直排布局，相同开孔率下的结构刚性提升15%以上，同时能让气流或者物料通过时的分布更均匀，避免直排布局下出现的通流盲区。外形边界可根据实际安装需求做等比例缩放，缩放过程中保持孔径与孔间距的比例恒定，不会出现孔形畸变或者排布错位的问题，安装边预留的固定孔位可根据适配设备的安装螺柱位置做灵活调整，面板厚度可根据实际受力场景选择1.5mm到5mm的不同规格，薄款适配机箱类低载荷通风场景，厚款可适配物料筛分、磨碎类有接触摩擦的工况。孔口处根据使用场景做不同处理，用于散热通风的面板做0.2mm的毛刺去除倒角即可，避免安装过程中割伤装配人员；用于物料接触的磨碎、筛分类面板则需要在孔的进料侧做微小的刃口倒角，提升物料通过时的破碎效率，同时减少物料挂壁残留的问题。实际装配时需要注意面板与内部构件的安全间隙，用于电子设备散热时，面板内侧与发热元件的距离不小于10mm，避免热流在孔位处形成紊流影响散热效率；用于物料处理场景时，面板后侧需要预留足够的落料或者排流空间，避免通孔被物料堵塞影响连续作业效率。这类孔阵结构的建模过程中，优先采用参数化阵列方式，调整孔径、孔距参数时可快速生成不同规格的面板模型，不需要重复绘制单孔特征，能大幅提升同系列不同尺寸产品的设计迭代效率。
